42U开放式单线通讯机架结构设计

　　在数据中心机房、边缘计算节点以及临时通讯组网场景中，机架作为承载服务器、交换机、配线架等核心IT设备的基础结构件，其结构合理性直接影响设备安装效率、运维操作便捷性以及整体布线的规整度。这款42U规格的开放式单线机架，正是针对高密度设备部署、无封闭冷热通道需求的场景设计，区别于传统封闭机柜，开放式结构在设备散热、线缆布设、快速运维上具备天然优势，尤其适用于对设备通风要求高、需要频繁调整设备位置的测试机房、小型数据节点以及专用项目设备集成场景。

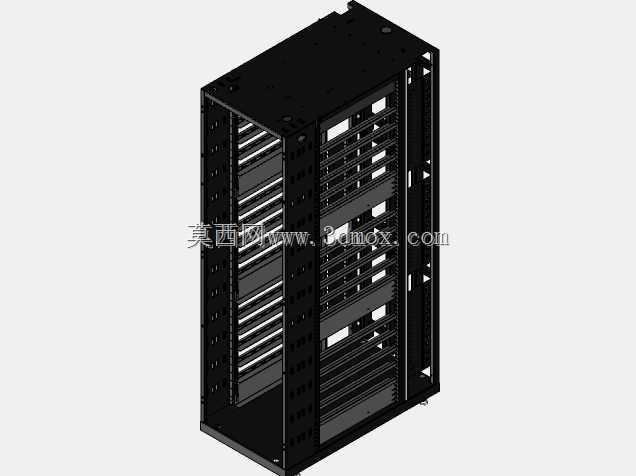

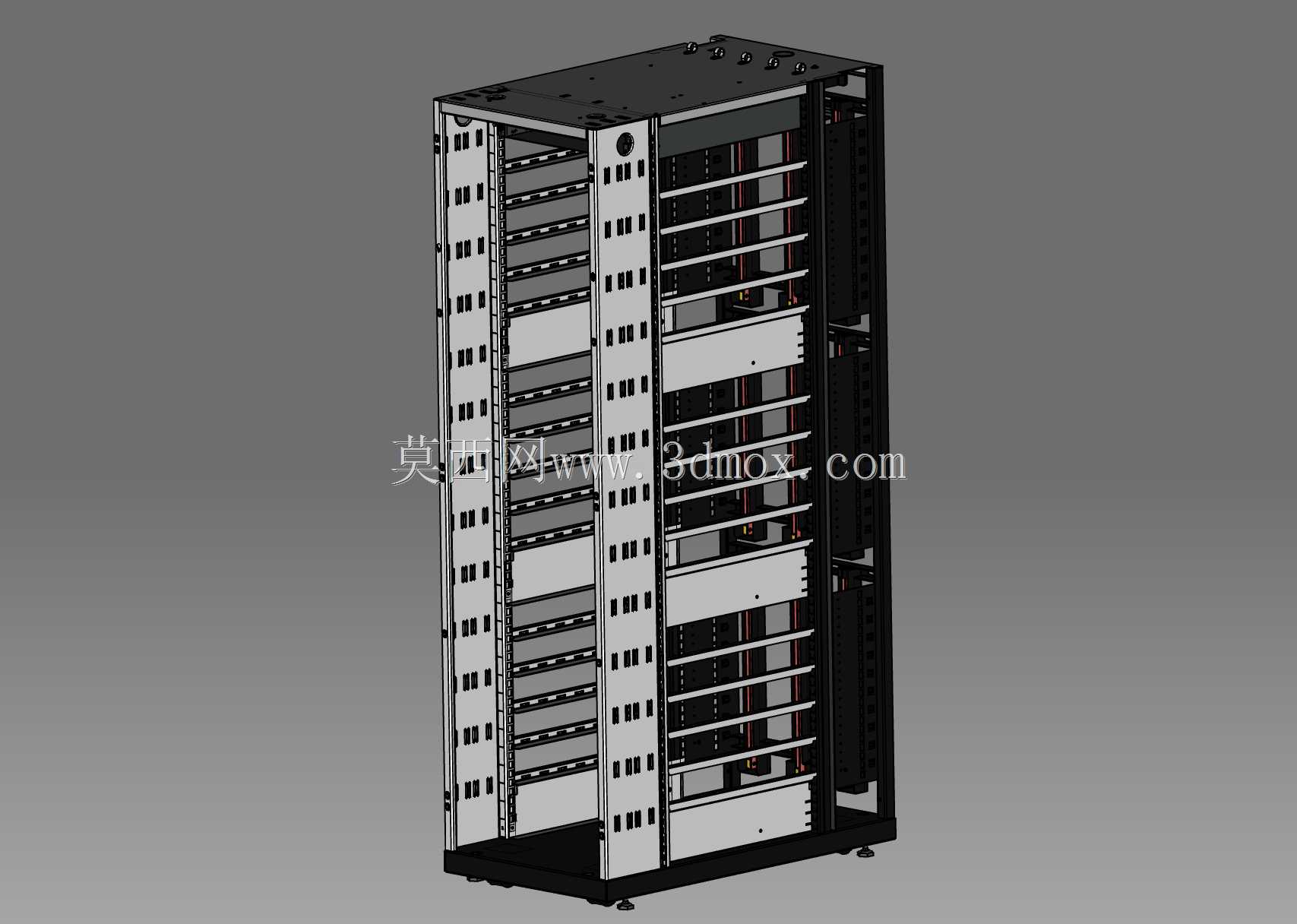

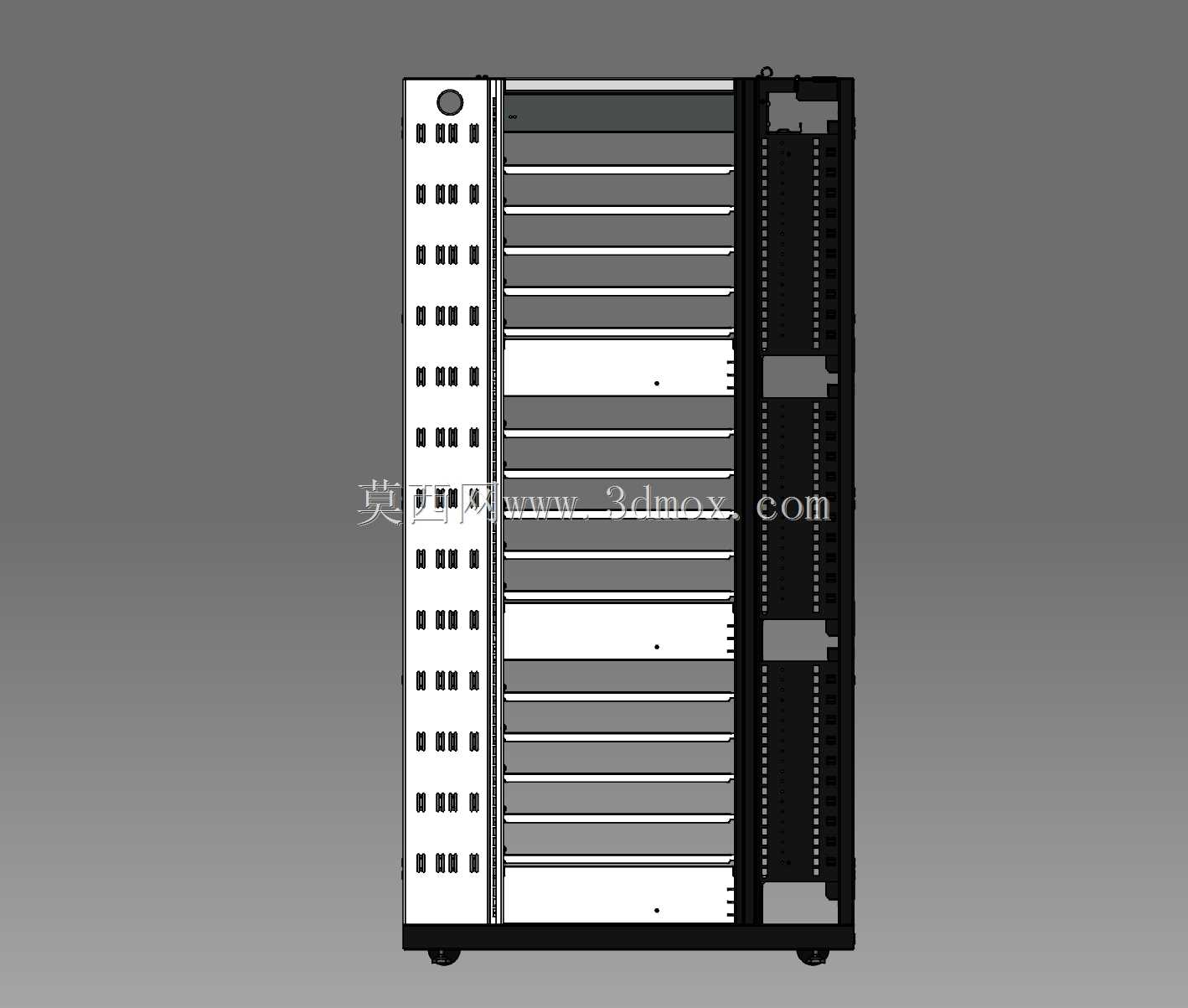

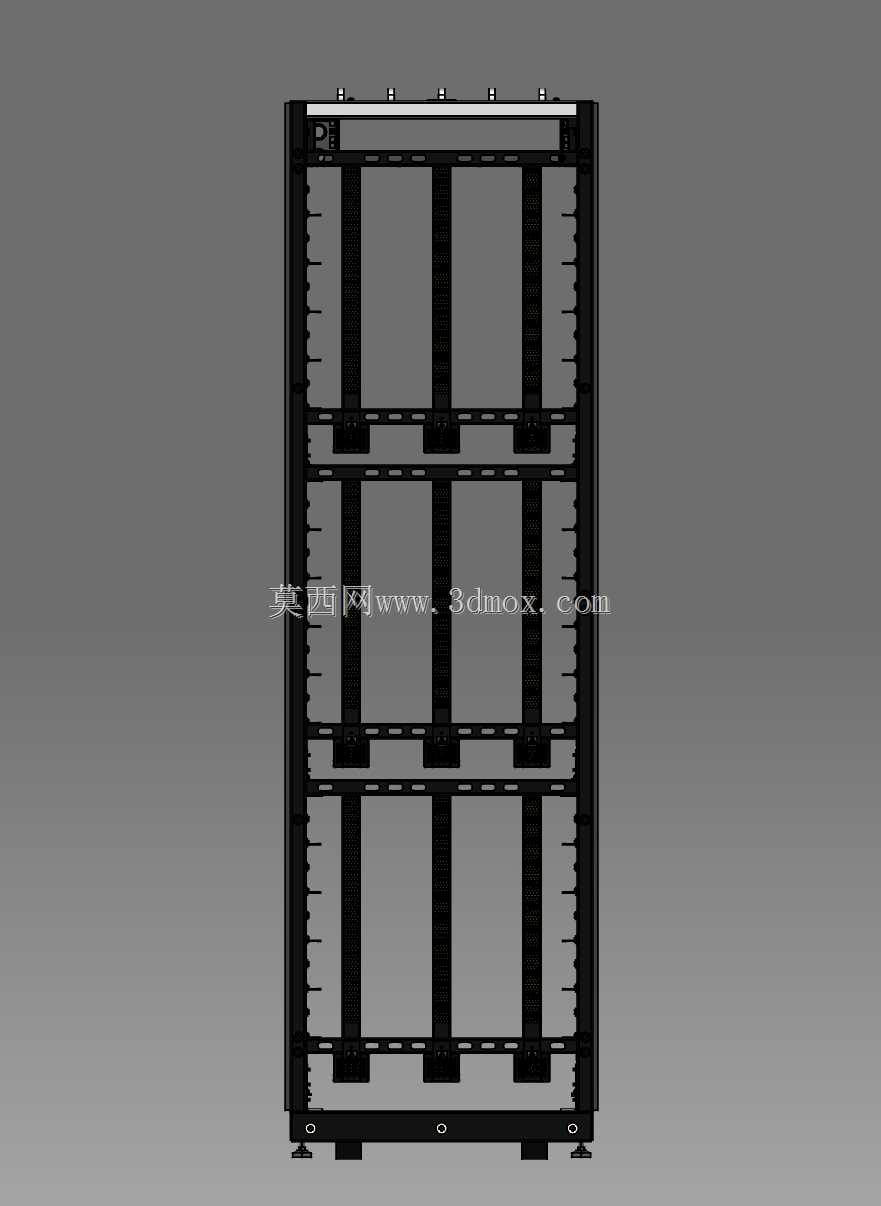

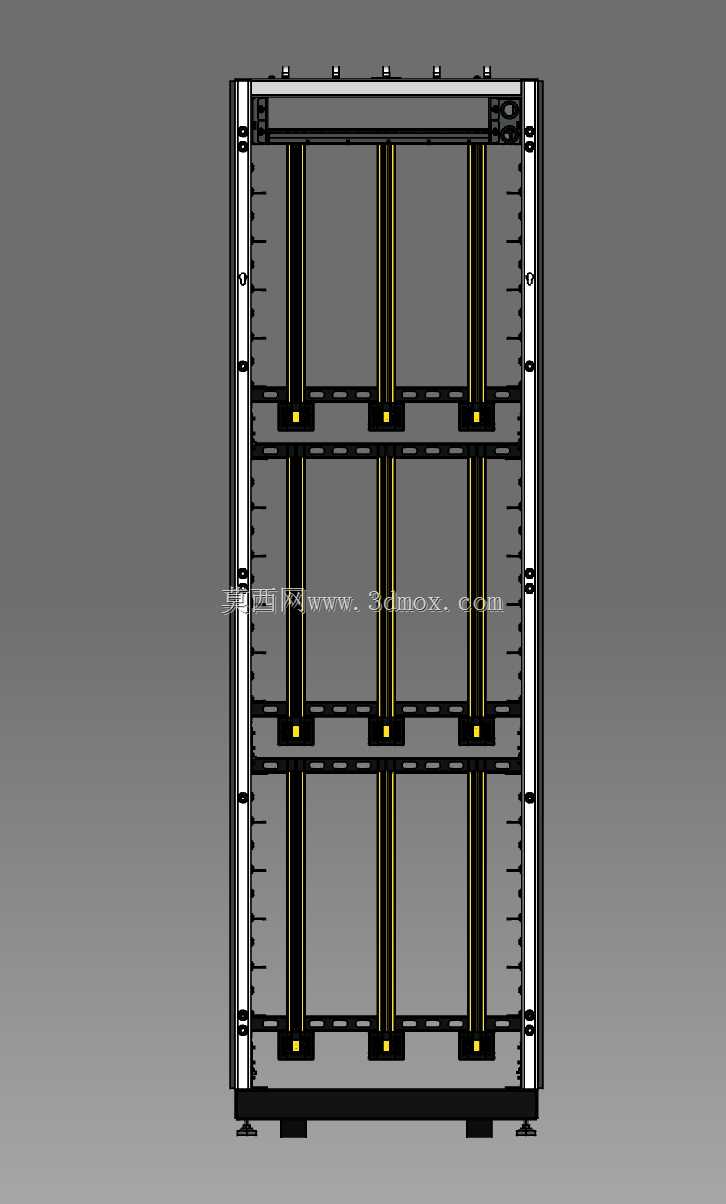

　　从结构设计逻辑来看，这款机架采用双侧立柱承载的主体框架，立柱上预制了等间距的U位安装孔位，严格遵循19英寸标准机架安装规范，单U高度为44.45mm，42U的总可用安装高度能够满足绝大多数企业级服务器、网络设备的堆叠安装需求，600mm的宽度尺寸适配标准19英寸设备的安装耳距，1065mm的深度尺寸预留了充足的设备安装空间与后部线缆理线余量，21英寸的侧边结构宽度既保证了框架整体的结构刚性，又不会占用过多的机房横向空间，在多排机架并排部署时能够有效提升机房空间利用率。框架主体采用高强度钢材折弯成型，立柱与上下横梁之间通过紧固件刚性连接，整体结构在满载设备时能够保证足够的承重能力，避免长期负载下出现框架变形、孔位错位的问题，底部预留了脚轮与支撑脚的安装接口，既可以通过脚轮实现机架的短距离移位调整，也可以通过可调支撑脚完成机架的水平调平，适配地面存在轻微高差的机房安装环境。

　　功能设计层面，开放式的无侧板、无前后门结构，让运维人员可以从前后左右四个方向接触到安装在机架上的设备，不需要开关柜门即可完成设备插拔、接口调试、线缆更换等操作，大幅提升日常运维的效率。立柱上的安装孔位采用通用方孔设计，兼容标准的机柜螺丝、卡扣式螺母等安装配件，不需要额外定制安装紧固件，设备安装时可以根据设备的深度灵活调整安装位置，适配不同深度的交换机、服务器、PDU电源分配单元等配件的安装需求。机架侧边预留了理线架的安装位点，垂直方向可以布设网线、光纤、电源线等不同类型的线缆，通过扎带、理线环等配件可以将线缆规整固定，避免线缆杂乱堆积影响设备通风与后续运维。区别于多联并排的机架组，这款单线独立机架的部署灵活性更高，既可以单独使用承载少量设备，也可以多台并排拼接组成大型设备集群，适配不同规模的项目部署需求。

　　在实际应用中，这类开放式机架常被用于不需要物理安全隔离的机房内部区域，比如核心机房的测试区、临时项目的设备集成区、小型企业的通讯设备间，以及一些对设备散热要求极高的高密度计算场景——没有封闭柜门的阻挡，设备运行产生的热量可以直接通过自然对流或者机房整体空调气流带走，相比封闭机柜能够降低局部热点出现的概率，减少因散热不畅导致的设备降频、故障风险。设计过程中充分考虑了现场安装的便捷性，整体框架采用分体式包装运输，现场只需要通过标准紧固件即可完成组装，不需要复杂的焊接或者专用工具，两名运维人员即可在短时间内完成整机组装与设备上架。同时框架的边角位置做了钝化处理，避免安装运维过程中尖锐边角划伤操作人员或者损坏设备线缆，细节处贴合现场实际使用的安全需求。

　　从安装边界来看，这款机架部署时需要在前后两侧预留不小于600mm的操作空间，满足设备抽拉、人员操作的空间需求，两侧预留不小于200mm的理线与通风空间，保证线缆布设顺畅与侧面气流流通。机架整体承重设计满足单U设备最大15kg、整架满载不超过800kg的负载要求，能够覆盖绝大多数常规IT设备的承重需求，对于重量更大的存储设备、UPS设备等，也可以通过加装辅助承重托板的方式提升局部承重能力，适配不同重量设备的安装需求。整体结构没有多余的装饰性设计，所有结构件都服务于设备承载、安装便捷、运维高效的核心需求，是一款面向工程实际应用的通用型通讯设备承载结构。
