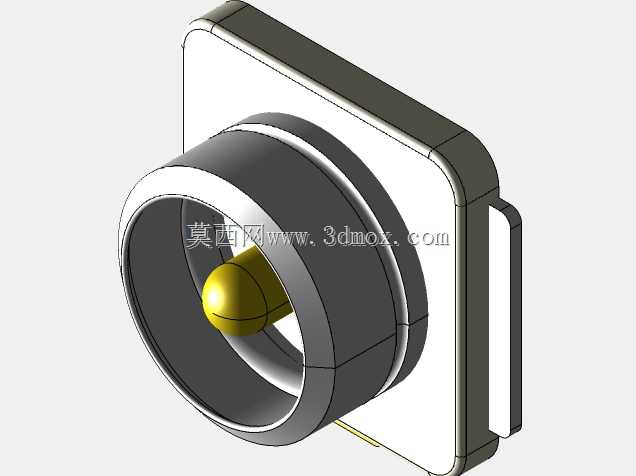

在消费类电子、小型通讯终端的射频链路搭建中,板端射频连接座的选型与结构适配直接决定了整机射频信号的传输稳定性,这款IPEX结构的RF连接座,是针对高密度贴装场景设计的微型同轴连接部件,主要用于实现射频同轴线缆与PCB板之间的信号导通,常见于手机内置天线、蓝牙模块、WiFi模组、小型物联网终端的射频回路中,替代传统大尺寸SMA、BNC接口,满足便携设备内部紧凑空间的布线需求。从实际使用场景来看,这类连接座需要应对设备组装过程中的插拔受力、长期使用后的接触可靠性,以及不同温湿度环境下的阻抗稳定性,因此结构设计上做了多维度的适配优化。首先看接触端结构,中心接触件采用凸台球形接触端,能够与配套IPEX线端的内导体形成稳定的面接触,
避免线端插接偏斜时出现的接触瞬断问题,接触件外围的金属屏蔽腔采用拉伸一体成型结构,侧壁厚度均匀,既能够保证插接时的结构强度,避免插拔过程中腔壁变形导致的阻抗偏移,也能形成连续的屏蔽回路,减少射频信号的对外辐射与外界电磁干扰的侵入,屏蔽腔与中心接触件之间采用耐高温绝缘介质填充,介质的介电常数经过匹配,能够在0-6GHz的常用射频频段内维持50Ω的特性阻抗,减少信号回波损耗。安装结构上,这款连接座采用表面贴装设计,底座设置有两个对称的定位焊盘,中心接触件尾部延伸出贴装引脚,屏蔽腔底部两侧设置有接地焊翼,焊接时接地焊翼与PCB板的接地焊盘充分熔合,既能够实现可靠的接地连接,提升屏蔽效能,也能增强连接座在PCB板上的固定强度,
承受线端插拔时的侧向推力,避免出现焊盘脱落的问题。连接座的方形底座边缘做了小圆角过渡,避免SMT贴装过程中吸嘴取件时出现边角磕碰,也能减少贴装对位时的卡料风险,底座的外形尺寸控制在极小的范围内,能够适配板上空间紧张的高密度布局场景,相邻器件的布局间距可以压缩到0.8mm以内,不会出现结构干涉。从设计思路层面,这款连接座的结构完全围绕微型化、高可靠性的核心需求展开,没有冗余的结构设计,所有结构特征都服务于电气性能与装配可靠性:中心接触件的球形头高度经过反复校核,既保证线端插接后有足够的接触行程,提供稳定的接触压力,又不会因为接触行程过大导致线端内导体被顶弯;屏蔽腔的内径尺寸与线端外导体的配合公差控制在0.05mm以内,
既保证插接时的顺畅度,不会出现插拔过紧的问题,又能避免配合间隙过大导致的信号泄漏;绝缘介质的填充高度与屏蔽腔端面齐平,不会出现介质突出导致的线端插接不到位,或是介质凹陷导致的阻抗不连续问题。在实际选型应用中,工程师需要注意安装边界的预留:连接座贴装位置的PCB板上,需要避开走线过孔、丝印标识对焊盘的干扰,接地焊盘需要做大面积铺铜处理,通过多个过孔与内层接地层连通,降低接地阻抗;线端插接方向需要预留至少3mm的操作空间,方便组装时的线端扣合,同时要避免周边结构件对射频线缆形成过度挤压,导致线缆变形影响阻抗。另外,连接座的金属部件全部采用镀金处理,底层镀镍提升基底防腐能力,表层镀金降低接触电阻,同时提升抗氧化能力,满足消费类电子长期使用的接触可靠性要求,即使在高温高湿的环境下,也不会出现接触件氧化导致的信号衰减问题。从结构建模的角度来看,这款连接座的所有特征都采用参数化设计,关键配合尺寸都设置了公差带,建模过程中对屏蔽腔的圆角、接触件的过渡曲面都做了连续处理,避免出现尖锐棱角导致的电场集中,影响射频性能,同时模型的贴装焊盘尺寸完全符合SMT生产的工艺要求,能够直接导入PCB设计软件作为封装库使用,也能用于整机装配的干涉检查,提前预判组装过程中可能出现的结构冲突问题。
