7373规格贴片功率扼流电感器三维结构

　　在消费类电子、工业控制板卡、通讯终端设备的PCB布局设计环节，贴片功率电感的选型与结构适配直接决定了电源回路的纹波抑制效果、板卡空间利用率以及长期运行的可靠性，这款7.3×7.3mm规格的屏蔽式功率扼流电感，正是针对高密度贴装场景下的大电流直流回路滤波需求设计的结构方案。从实际应用场景来看，这类电感常被部署在便携数码产品的DC-DC升压/降压回路、工控板卡的电源输入端口、通讯模块的射频前端供电支路中，承担着抑制电流突变、滤除高频纹波、阻碍交流杂讯通过的核心作用，相比开放式绕线电感，带磁屏蔽结构的款式能大幅降低漏磁对周边敏感器件的电磁干扰，尤其适合板上集成蓝牙、WiFi等射频模块的高密度布线场景。

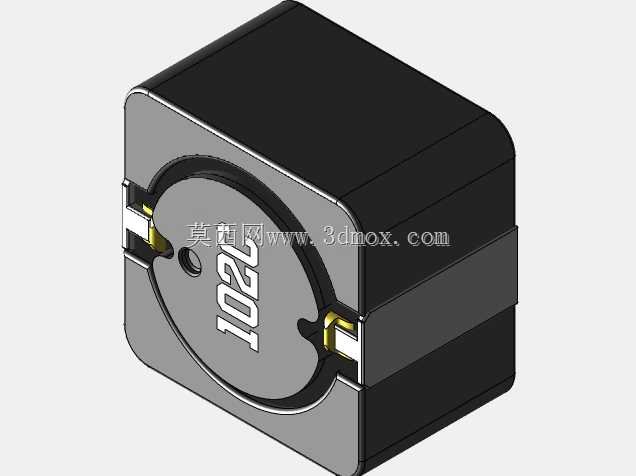

　　设计这款电感的三维结构时，首先要明确SMT贴装工艺的边界约束：7.3×7.3mm的本体长宽尺寸对应行业通用的7373封装规格，本体高度控制在5mm，刚好适配多数消费类电子产品的板上元件高度限制，不会和外壳、屏蔽罩等结构件产生干涉；底部两端的焊端采用加宽的镀金电极设计，电极伸出本体的长度严格遵循回流焊工艺的最小焊盘搭接要求，既保证焊接后的机械强度，也能避免焊锡爬升到本体侧面影响贴装精度。本体外部的屏蔽罩采用圆角方形结构，四个边角做R0.5mm的圆弧过渡，一方面是减少磁屏蔽材料的应力集中，避免生产过程中磁材开裂，另一方面也能在贴装吸嘴拾取时提供更稳定的吸附平面，减少抛料率。

　　从功能结构来看，这款电感的内部采用扁平线绕制的线圈搭配锰锌铁氧体磁芯，外部包裹的一体式磁屏蔽罩将线圈完全封闭在磁路内部，相比传统的开磁路电感，相同体积下能实现更高的饱和电流，同时漏磁量可降低70%以上。端面的标识区域做了下沉式的字符刻印设计，字符“102”对应1000μH的电感量参数，标识位置避开了焊端和吸附区域，不会影响SMT生产环节的视觉识别定位。两端电极的内侧做了卡扣式的卡槽结构，和磁芯、屏蔽罩的凸台精准配合，组装时可以直接卡接固定，减少粘接剂的使用，同时提升整体结构的抗振动性能，满足车载、工业设备等场景下的振动测试要求。

　　在进行PCB布局适配时，这款电感的三维模型可以直接导入PCB设计软件进行干涉检查，需要注意的是，电感本体下方尽量避免布置高速信号线，即使是屏蔽式结构，近距离下仍存在微弱的漏磁耦合；焊盘设计时要比电极尺寸宽出0.2mm，长度方向延伸0.3mm，保证回流焊时的锡量充足，避免虚焊。另外，电感的安装方向要注意和周边大电流走线的方向匹配，让电感的磁路方向和走线电流产生的磁场方向相互抵消，进一步降低整体EMI水平。对于结构工程师而言，在设计产品外壳的内部筋位时，要给电感本体预留至少0.3mm的安全间隙，避免组装时压伤电感本体导致磁芯破碎、电感量偏移；如果产品需要做灌封处理，还要确认灌封胶的硬度不会在温度循环时对电感产生过大的应力，防止磁罩开裂。

　　从建模细节来看，这款模型还原了实际量产产品的所有结构特征：包括磁罩表面的合模线痕迹、电极表面的镀金层纹理、端面标识的刻印深度、线圈引出端和电极的焊接位置，这些细节在进行虚拟样机评审时，可以帮助工艺工程师提前发现贴装、焊接、组装环节可能存在的问题，比如吸嘴吸附位置是否平整、焊盘和电极的对齐度是否满足设备精度要求、周边元件的安全距离是否足够。很多工程师在选型时只关注电感的电气参数，忽略了机械结构的匹配性，比如有些电感的电极突出量不足，容易导致焊接强度不够，过波峰焊或者回流焊后出现掉件问题；还有些电感的边角过于尖锐，在贴装时容易卡料，这些问题都可以通过精准的三维模型在设计阶段提前规避，减少后续打样迭代的次数，缩短产品开发周期。
