6.8x6.8规格贴片功率电感器三维结构

　　在消费类电子、通讯终端设备的PCB布局设计环节，板载功率电感的选型与结构适配一直是硬件结构工程师需要重点考量的内容，这款6.8x6.8规格的贴片功率电感，正是针对高密度板卡设计场景开发的标准化无源元件，其三维结构完整还原了量产元件的所有装配特征，可直接用于PCB装配干涉检查、结构堆叠仿真以及整机BOM的可视化匹配工作。从实际应用场景来看，这类电感常被布置在板卡电源管理模块周边，承担DC-DC回路储能、高频杂波扼流、大电流通路滤波的功能，不管是手持通讯设备的主板供电回路，还是小型物联网终端的电源调理单元，抑或是便携数码产品的升压降压电路中，都能见到同规格元件的身影，这类元件的选型是否合理，直接影响整机电源转换效率、信号纯净度甚至长期工作的热稳定性。

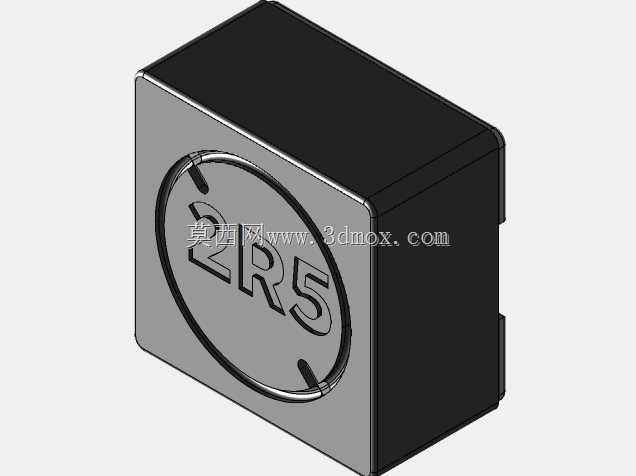

　　从产品功能特性来看，这款一体成型结构的功率电感，采用磁屏蔽封装设计，相较于传统开放式绕线电感，其漏磁量更低，在高密度贴装的板卡上不会对周边敏感器件造成电磁干扰，适合元件排布紧凑的紧凑型电子产品设计。元件顶面印刷的2R5标识，清晰标注了自身电感量参数，在SMT贴片生产环节可通过视觉识别快速完成元件对位与错料排查，避免生产过程中的元件错贴问题。元件本体采用方形切角结构，相较于圆柱形电感，在PCB贴装时的定位精度更高，回流焊过程中不会出现元件移位、立碑等焊接缺陷，适配高速SMT生产线的加工要求。

　　在设计思路层面，这款电感的三维建模完全遵循JEDEC相关贴片元件的尺寸规范，所有结构特征都对应量产元件的真实尺寸：本体长宽严格控制在6.8mm见方，本体高度3.8mm，这个尺寸边界刚好适配多数轻薄型电子产品的板内堆叠空间，不会与上方的屏蔽罩、结构壳体产生装配干涉。建模过程中特意还原了元件两端的焊盘电极结构，电极的位置、宽度、爬锡高度都完全匹配量产元件的焊接要求，在进行PCB Layout设计时，可以直接调用该模型进行焊盘封装匹配，不需要反复核对元件规格书的安装尺寸，能有效减少设计阶段的反复改板次数。元件侧面的卡扣式结构细节也做了完整还原，这部分结构是磁芯与绕组组装过程中的定位结构，虽然不参与焊接装配，但在进行整机跌落仿真、结构强度校核时，这部分特征的存在能让仿真结果更贴近真实产品的受力状态，避免因模型过度简化导致的仿真偏差。

　　从安装边界的角度考量，这款电感的三维模型明确标注了元件的最大实体轮廓，在进行板卡布局时，工程师可以直接以该模型的外轮廓为基准，预留足够的爬电距离与焊接操作空间，不需要额外预留冗余的避让尺寸，能最大化提升PCB板的面积利用率。对于需要进行整机热仿真的设计场景，模型还原了元件本体的材质分区，磁芯部分、绕组部分、电极部分的材质属性都可以直接赋予对应的仿真参数，能更精准地模拟电感在大电流工作状态下的温升分布，帮助工程师提前评估板卡的热设计是否满足长期工作要求。在通讯类手持设备的设计中，这类电感往往布置在射频模块周边，精准的模型结构也能帮助工程师提前评估元件与射频天线之间的空间距离，避免金属材质的电感本体对天线辐射性能造成负面影响。

　　不同于通用的参数化电感模型，这款模型的所有倒角、圆角、印刷标识细节都和量产实物保持一致，在制作产品爆炸图、装配工艺文档、维修指导手册时，可以直接调用该模型进行可视化展示，不需要额外进行模型修整。对于刚接触电子结构设计的工程师来说，通过拆解这款模型的结构特征，也能快速理解一体成型功率电感的内部构造与外部装配要求，在后续的元件选型过程中能更精准地把握不同规格电感的适用场景，避免出现选型尺寸不符、电气参数匹配错误等常见设计问题。
