Bourns6038屏蔽SMD功率电感三维结构

　　在消费类通讯终端、便携工控板卡、车载电子控制单元的PCB布局设计中，贴片功率电感的选型与结构适配始终是电源回路设计的核心环节，这款屏蔽式SMD功率电感的三维结构还原，完全围绕板级安装的实际工程需求搭建，没有冗余的装饰性结构，每一处几何特征都对应量产元件的实际装配与功能要求。

　　从功能特性来看，这款屏蔽结构的功率电感，核心作用是在DC-DC电源回路中实现储能、纹波抑制与大电流滤波，区别于非屏蔽功率电感，其外围的闭合磁屏蔽结构可以将电感工作时产生的漏磁约束在元件本体内部，避免漏磁耦合到板卡上的相邻信号走线、高精度传感元件或者射频模块，大幅降低电源回路对周边敏感电路的电磁干扰，这一特性在高密度布局的通讯类板卡中尤为关键——毕竟6mm级别的封装尺寸，通常会被布置在主控芯片周边的电源输入引脚旁，周边往往密集分布着高速信号线、射频匹配电路，漏磁控制直接决定整板的EMC测试通过率。

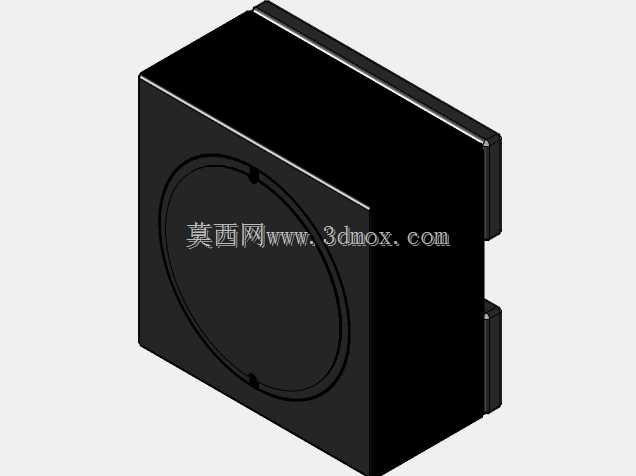

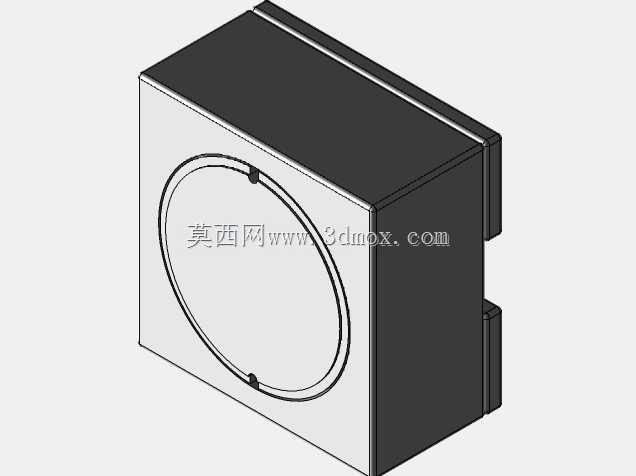

　　设计思路上，整个模型的结构拆分完全贴合实际元件的生产工艺逻辑：主体为立方体的屏蔽磁芯外壳，顶部预留的环形压合痕迹对应磁芯组装时的扣合封胶位置，底部的金属化端电极采用下沉式设计，既保证SMT回流焊时焊锡与电极的接触面积，提升焊接后的机械抗剪强度，也能在元件过波峰焊或者回流焊时，避免焊锡攀爬至元件本体侧面引发相邻焊盘短路。磁芯内部的绕组结构完全隐藏在屏蔽壳内部，模型还原的外部尺寸边界完全遵循元件实际的安装公差要求，没有对内部绕组做过度的可视化拆解，因为对于PCB结构设计工程师而言，选型阶段需要的恰恰是元件的最大外形轮廓、电极位置与高度公差，内部绕组属于元件生产厂商的工艺范畴，不会影响板卡的布局与结构干涉检查。

　　外形尺寸与安装边界方面，这款6038封装的电感，本体长宽基准尺寸为6mm×6mm，本体高度3.8mm，底部两个端电极分别位于本体长度方向的两侧，电极的外露宽度、伸出本体底部的高度都严格按照量产元件的规格书公差做了还原，在做PCB封装设计时，焊盘的尺寸需要匹配电极的外露长度，同时预留0.1-0.15mm的焊接偏移余量；结构堆叠时，元件本体上方的避让高度需要至少预留0.5mm的间隙，避免组装时外壳或者屏蔽盖压到电感本体，导致磁芯破损或者绕组短路。需要注意的是，这类屏蔽功率电感的磁芯材质为铁氧体，属于脆性材料，模型还原的本体棱角做了微小的倒角处理，对应实际元件生产时的工艺圆角，在做结构干涉检查时不能以完全尖锐的直角做碰撞判定，否则会出现实际装配无干涉但软件检查报错的问题。

　　从实际应用场景出发，这类电感常被用在5G通讯模块的电源回路、智能手机的PMU周边供电电路、便携医疗设备的开关电源输出端，以及车载T-BOX的直流供电回路中，不同应用场景下对电感的饱和电流、直流内阻参数要求不同，但机械安装尺寸是完全通用的，这个三维结构可以直接导入到PCB设计软件、结构设计软件中做装配干涉检查，也可以用于产品展示阶段的板卡装配可视化，帮助硬件工程师在选型阶段就直观确认元件与周边结构件、接插件、屏蔽罩的位置关系，避免打样后才发现元件高度超差、与相邻元件距离不足的问题。

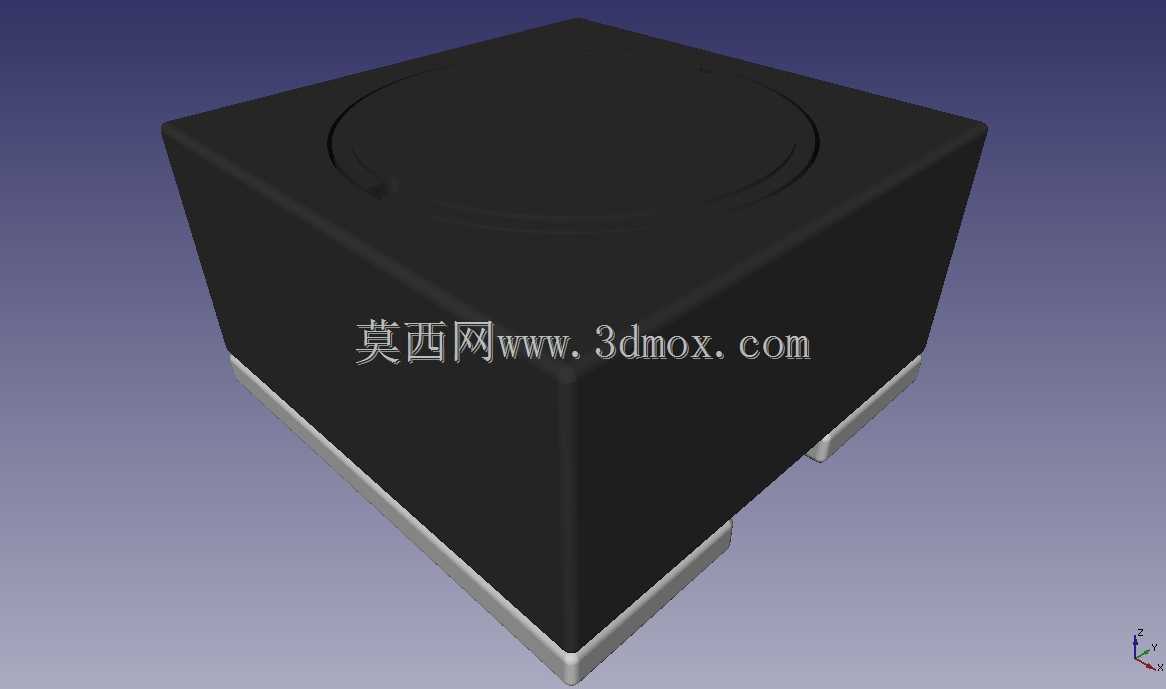

　　在建模细节处理上，模型的表面质感还原了实际元件的哑光黑色磁芯外壳质感，底部电极的金属质感也与实际镀锡端电极的外观一致，没有做夸张的渲染处理，所有几何面都做了实体化处理，可以直接用于生成工程图、测量安装尺寸，也可以导出为通用格式用于不同软件之间的交互，不会出现破面、曲面丢失的问题。对于刚接触板级结构设计的工程师而言，这个模型也可以作为SMD屏蔽功率电感的典型结构参考，帮助理解这类贴片元件的电极布局、磁屏蔽结构的设计逻辑，在后续选型同封装不同参数的电感时，可以快速判断安装兼容性，不需要重复搭建封装模型。
