CLF5030贴片功率扼流电感器结构设计

　　在消费类电子、通讯终端设备的PCB板级设计环节，板载功率电感的选型与结构适配直接影响电源回路的纹波抑制效果与整机EMC表现，本次呈现的CLF5030规格扼流电感，是面向6mm及以下板厚空间的紧凑型功率磁元件，主要承担DC-DC回路储能、差模噪声扼制、大电流续流的核心作用，常见于手机快充模块、便携路由器供电回路、小型工控板卡的电源输入段，在空间极度受限的高密度贴装场景下，这类屏蔽式功率电感的结构合理性，直接决定了生产环节的SMT良率与长期工作的可靠性。

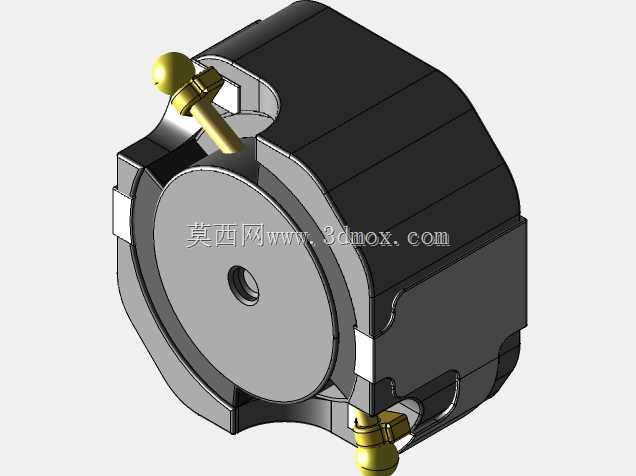

　　从结构设计逻辑来看，这款电感采用全磁屏蔽塑封结构，外部黑色壳体为高磁导率铁氧体模压材质，将内部绕制的扁平漆包线圈完全包裹，相比传统非屏蔽工字电感，能大幅降低漏磁对周边高速信号线路的串扰，避免板载射频模块、高速信号线因电感漏磁出现信噪比下降的问题。线圈两端的引出端采用镀金焊片结构，焊片伸出磁体底部的高度严格控制在0.15mm公差范围内，完全匹配SMT回流焊的焊膏印刷厚度要求，焊片表面的镀金层厚度满足无铅焊接的可焊性标准，能够承受3次峰值260℃的回流焊温冲而不出现镀层脱落、焊端氧化的问题。

　　尺寸与安装边界是这类贴片元件设计的核心管控点，该电感本体长宽尺寸为5.0mm×5.0mm，本体总高度3.0mm，属于标准5030封装尺寸系列，在PCB布局时，焊盘推荐设计为1.2mm×1.8mm的矩形焊盘，两个焊盘中心距控制在3.8mm，焊盘外侧预留0.5mm的器件禁布区，既可以避免焊接时出现桥连、立碑缺陷，也能为电感工作时的本体热膨胀预留形变空间，防止长期温循后出现焊盘拉裂的失效问题。磁体侧面的定位缺口设计，是为了匹配SMT贴片机的视觉识别系统，贴装时设备可通过缺口位置快速判定器件极性与贴装角度，减少吸料偏位、反向贴装的不良率。磁体中心的通孔并非工艺孔，而是为了在大电流工作时让线圈内部的热量能够通过中心孔向PCB板散热，同时也能降低磁芯内部的剩磁累积，避免大电流下出现电感量骤降的饱和问题。

　　从功能特性上看，这款扼流圈的磁路采用闭合磁路设计，直流电阻控制在毫欧级，能够通过数安培的持续工作电流，在开关电源回路中既可以作为储能元件在开关管导通阶段储存磁场能量，在开关管关断阶段向负载释放能量维持输出电压稳定，也可以作为共模/差模扼流元件，滤除电源回路中的高频尖峰噪声，降低整机的传导发射水平。在建模过程中，所有结构尺寸均按照实际物料的公差带进行1:1还原，焊端的倒角、磁体表面的模压合模线、引脚的弯折弧度都做了写实处理，结构工程师在进行PCB器件库搭建、整机组装干涉检查时，可以直接调用该模型进行布局验证，无需额外调整尺寸比例，能够有效减少打样阶段因器件模型尺寸偏差导致的装配干涉问题。

　　在实际选型应用中，这类屏蔽功率电感需要重点关注饱和电流、温升电流与安装空间的匹配，3.0mm的本体高度可以适配绝大多数内置电池的便携电子产品的内部堆叠空间，不会出现器件顶壳、压迫电池的问题，磁体外壳的绝缘耐压特性满足板载元件的安规要求，引脚与磁体之间的绝缘电阻能够达到百兆欧级别，不会出现引脚与磁体短路的风险。相比传统的绕线工字电感，这种模压屏蔽结构的电感机械强度更高，能够承受SMT生产环节的机械应力与运输过程中的振动冲击，不会出现磁芯碎裂、线圈移位的问题，适合大规模自动化贴装生产场景。
