6.0×3.5mm四引脚贴片晶体振荡器

　　在消费电子、通讯终端、便携数码设备的PCB布局设计中，贴片式晶体振荡器是提供稳定时钟基准的核心被动元件，本次建模的6035封装四引脚晶振，正是针对高密度板卡空间受限场景设计的标准化SMD元件，广泛应用于智能手机、便携通讯模块、小型物联网终端、可穿戴设备的时钟电路中，为MCU、蓝牙模块、射频单元提供精准的频率基准，保障数字电路时序同步、信号收发的频率稳定性。

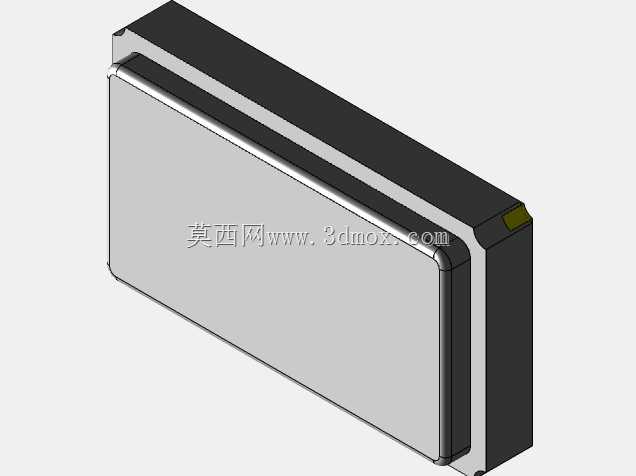

　　从设计落地的角度看，这类小尺寸晶振的建模核心在于严格把控安装边界与引脚共面度，模型整体外形尺寸严格遵循6.0mm×3.5mm的行业通用封装规格，本体高度控制在常规贴片晶振的标准范围内，外壳采用金属屏蔽封装结构，侧面预留的焊接端与底部四个引脚的位置完全匹配量产钢网开孔尺寸，设计时特意将引脚的焊盘区域做了微凸处理，还原实际元件回流焊时的焊锡浸润接触面，避免结构设计阶段出现元件与PCB丝印、周边阻容件干涉的问题。

　　建模过程中优先还原了量产元件的实际装配特征：金属外壳的边角做了微小的圆弧过渡，而非生硬的直角结构，匹配实际冲压金属外壳的工艺特征；本体一端的极性标记点位置准确，对应PCB封装上的1脚标识，避免生产贴装时出现反向错件的问题；外壳与内部晶体基座的衔接缝隙做了写实还原，能够直观呈现元件的分层结构，方便结构工程师在做板卡堆叠时评估元件顶部与壳体、屏蔽罩之间的安全间隙。

　　从实际选型应用的场景出发，这类四引脚贴片晶振相比传统两脚插件晶振，具备更优的抗振动性能、更小的占板面积，适合全自动化SMT贴装产线的高速贴装作业，模型在构建时特意将引脚的共面度公差控制在行业通用的0.1mm以内，完全匹配PCB设计时的封装库尺寸要求，工程师在进行板卡3D布局时，可以直接调用该模型验证元件与周边器件的间距，检查是否存在结构冲突，提前规避试产阶段出现的元件贴装干涉、壳体顶到元件等问题。

　　在功能特性层面，这类金属封装的贴片晶振具备良好的电磁屏蔽效果，能够减少周边射频信号对晶体振荡频率的干扰，模型还原的金属外壳结构，也能帮助EMC设计阶段评估屏蔽罩覆盖范围，优化板卡的电磁兼容性能。设计时没有做多余的简化处理，外壳表面的哑光金属质感、引脚端的可焊层区域都做了对应呈现，既保证模型轻量化适合大型板卡装配，又能准确反映元件的实际外形特征，不会因为过度简化导致结构评估出现偏差。

　　对于通讯类数码产品的结构设计而言，这类小尺寸SMD元件的精准建模是高密度板卡堆叠的基础，尤其是在6mm厚度以内的超薄通讯终端设计中，每一个贴片元件的高度、占位都需要精确核算，该模型严格遵循量产元件的实际尺寸参数，能够帮助工程师在设计阶段就完成虚拟装配验证，减少打样阶段的修改次数，缩短产品研发周期。同时四引脚的设计相比两脚晶振，额外的两个接地引脚能够进一步提升元件的抗震性能与接地可靠性，适合在有轻微振动的便携设备场景中使用，建模时也准确还原了四个引脚的分布位置，与行业通用的6035晶振封装完全兼容，可直接适配主流EDA软件导出的PCB结构文件。
