手机通讯用SIM卡固定卡座结构设计

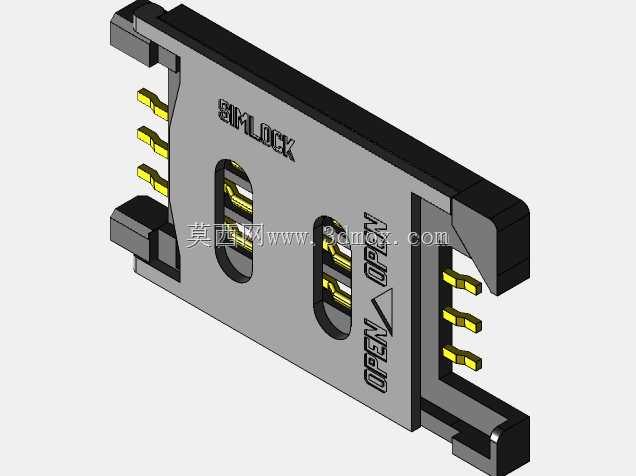

　　在消费电子、工业通讯终端、车载智能设备的硬件结构设计中，SIM卡的可靠固定与稳定电连接是保障设备通讯功能正常运行的核心环节，这类卡座部件看似尺寸微小，却直接决定了设备在振动、温变、频繁插拔场景下的通讯稳定性，是通讯类硬件结构设计中不可忽视的基础连接件。本次设计的SIM卡固定卡座，针对6pin标准SIM卡的安装需求做了全维度的结构适配，整体采用冲压成型金属接触端子加耐高温绝缘基座的组合结构，金属外壳采用卡扣式包覆设计，既能够为内部接触端子提供足够的结构防护，也能在卡体插入后形成稳定的侧向压紧力，避免SIM卡在设备受冲击时出现移位、接触不良的问题。从实际安装场景来看，这类卡座通常采用SMT表面贴装工艺焊接在设备主板上，

　　设计时严格控制了基座底部的平整度公差，所有焊盘位置的共面度误差控制在0.1mm以内，能够适配常规回流焊工艺的生产要求，不会出现虚焊、立碑等贴片不良问题。卡座的外形尺寸严格匹配标准SIM卡的安装边界，整体长宽尺寸控制在常规通讯卡座的通用规格范围内，厚度方向做了薄型化优化，能够适配超薄手机、便携工业手持终端、车载T-BOX等对内部安装空间有严格限制的设备，不会额外占用主板的堆叠空间。接触端子的设计采用了悬臂式弹性结构，每个端子的接触臂都做了预压弧度设计，当SIM卡沿导向槽插入到位后，每个金手指位置的接触压力都控制在合理区间，既能够保证接触电阻满足信号传输要求，也不会因为压力过大导致SIM卡插拔阻力过高、卡体表面镀层磨损过快的问题。

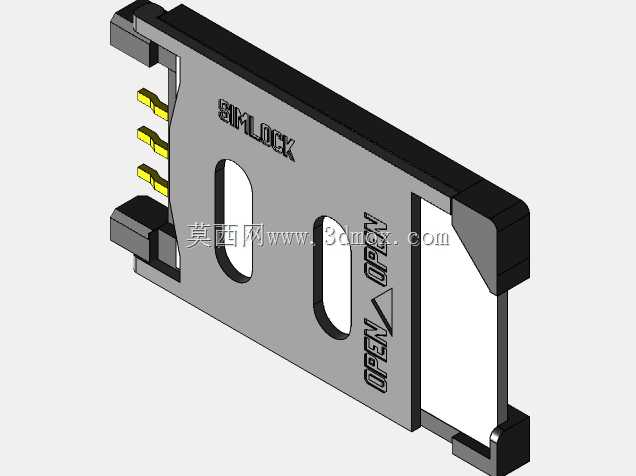

　　端子的接触头部做了圆弧过渡处理，避免插拔过程中刮伤SIM卡表面的金手指镀层，延长卡体与卡座的整体使用寿命。卡座侧面设计了明确的锁止与解锁标识，SIMLOCK标识对应卡体插入后的锁止状态，OPEN标识配合解锁方向箭头，能够指导用户按照正确方向操作，避免反向插卡导致的端子变形、卡体损坏问题。导向槽结构做了防呆设计，仅允许SIM卡以正确方向插入，反向插入时会被槽位的限位结构挡住，从结构层面杜绝误操作带来的部件损坏。在结构强度设计上，卡座的绝缘基座采用耐温工程塑料材质，能够承受回流焊过程中的高温冲击，不会出现基座变形、端子移位的问题；金属外壳的卡扣结构做了加强设计，多次插拔后卡扣的扣合力度不会出现明显衰减，

　　能够长期保持外壳与基座的连接可靠性。针对工业场景的使用需求，端子的镀层采用耐腐蚀材质，能够在高湿、盐雾等恶劣环境下保持稳定的电连接性能，不会因为镀层氧化导致接触电阻升高、通讯信号中断的问题。从设计思路层面，这类卡座的开发需要平衡多个维度的性能要求：既要保证足够的接触可靠性，也要控制插拔力在用户可接受的范围内；既要做薄型化设计适配紧凑的设备内部空间，也要保证整体结构强度满足生产、组装、长期使用的强度要求；既要满足标准SIM卡的通用安装尺寸，也要在细节结构上做防呆、防误操作的优化，降低用户使用过程中的损坏概率。在实际选型应用中，结构工程师需要根据设备的使用场景匹配对应的卡座参数，比如手持类便携设备需要重点考虑抗振动性能，车载类设备需要重点考虑宽温域下的接触可靠性，工业类终端需要重点考虑耐腐蚀、抗老化性能，这款固定卡座的结构设计能够覆盖多数常规通讯场景的使用需求，其安装孔位、焊盘布局也兼容行业通用的设计规范，能够直接替换同规格的同类产品，降低硬件选型的替换成本。在建模过程中，所有配合尺寸都按照公差配合要求做了间隙预留，卡体插入的导向槽宽度尺寸预留了合理的滑动间隙，既不会因为间隙过小导致卡体插拔卡滞，也不会因为间隙过大导致卡体插入后晃动、接触端子对位不准的问题；弹性端子的形变量经过仿真校核，在额定插拔次数内，端子的塑性变形量控制在允许范围内，不会出现弹性衰减导致的接触压力不足问题。
