直插式五引脚排阻三维结构设计

　　在消费电子、通讯终端、工业控制板卡的直插电路设计场景中，这类多引脚通孔电阻阵列是板级集成里常用的被动集成元件，相比零散布置的独立直插电阻，它能大幅压缩PCB板面的元件占用空间，减少波峰焊环节的元件贴装点位数量，降低批量生产时的元件错料、虚焊概率。从实际电路功能来看，这类元件内部集成了多只参数一致的独立电阻，公共端连通后引出对应引脚，常被用于上拉电阻组、信号分压匹配、IO端口限流等场景，在老式通讯终端、工控接口板、家电控制板的直插工艺方案里应用十分广泛。

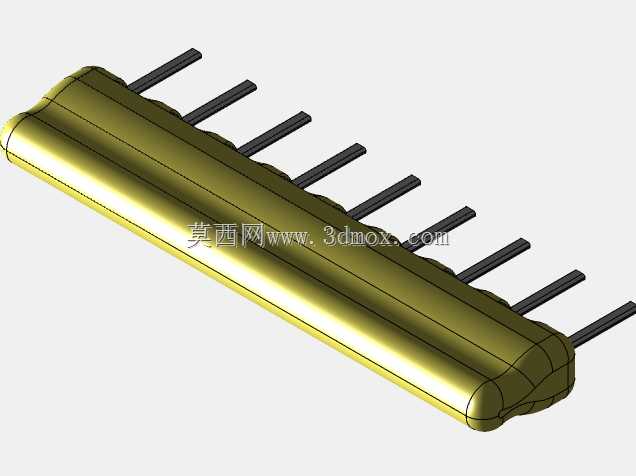

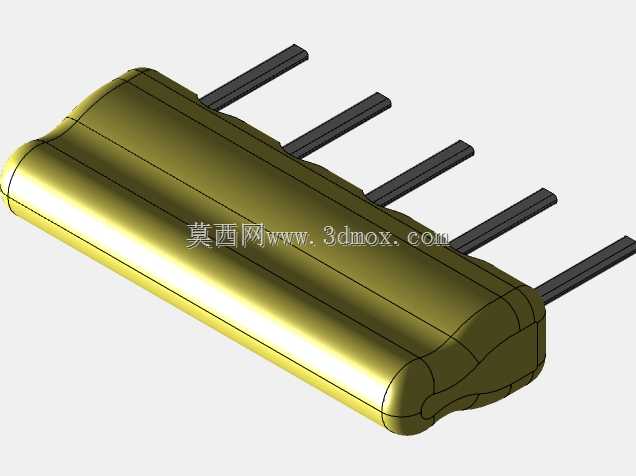

　　做这个元件的三维建模时，首先要匹配直插工艺的安装边界要求：引脚采用标准方形直插引脚设计，引脚间距严格遵循直插元件的通用节距规范，引脚伸出本体的长度要兼顾波峰焊时的吃锡深度要求，同时预留PCB板厚对应的插装余量，避免引脚过短导致焊接不良，或是引脚过长超出板底安全距离造成组装干涉。本体部分的塑封结构采用圆角过渡的长条形设计，两端的圆弧收边不是单纯的外观处理，而是匹配实际注塑生产时的模流填充特性，避免直角位置出现注塑缺料、内应力集中的问题，同时也能减少元件在插装过程中对周边元件的剐蹭。

　　建模过程中要重点把控几个安装相关的尺寸边界：首先是本体的宽度方向尺寸，要匹配同规格排阻的标准塑封体尺寸，保证在PCB布局时，相邻元件的间距满足安规与组装间隙要求，不会出现本体互相顶靠的问题；其次是引脚的位置度公差，每根引脚的中心距偏差要控制在直插元件的通用公差范围内，保证元件能顺利插入PCB对应的安装孔，不会出现个别引脚偏位无法插装的情况；引脚的截面尺寸也要匹配标准安装孔的孔径设计，既不能过粗导致插装力过大损伤PCB焊盘，也不能过细导致焊接时焊锡填充不足影响连接可靠性。

　　从结构设计的细节来看，塑封本体与引脚的结合位置做了微凸的封胶过渡结构，这个结构是模拟实际元件生产时的引脚塑封密封位，能避免焊接时助焊剂顺着引脚缝隙渗入元件内部，影响内部电阻层的稳定性。本体表面的平整区域是预留的丝印标识位置，实际生产中会在这个位置印刷元件参数、精度等级、品牌标识等信息，建模时保留这个平面特征，能方便后续做整机BOM可视化、装配工艺模拟时，直观识别元件参数信息。

　　在板级装配的场景里，这类直插排阻的布局通常会靠近对应的IC引脚布置，缩短信号走线长度，减少信号传输过程中的干扰，建模时准确还原本体的高度尺寸，能帮助结构工程师在做整机壳体装配检查时，提前排查元件与壳体、内部屏蔽罩、加强筋等结构件的干涉问题，避免试产时才发现元件高度超标导致壳体无法装配的问题。相比贴片式的电阻阵列，直插结构的排阻在手工焊接、维修更换时操作更便捷，不需要专用的热风返修设备，适合小批量生产、维修便利性要求高的通讯类、工控类设备使用，建模时还原引脚的刚性特征，也能模拟插装时引脚的受力变形情况，帮助工艺人员优化插装工装的设计参数。
