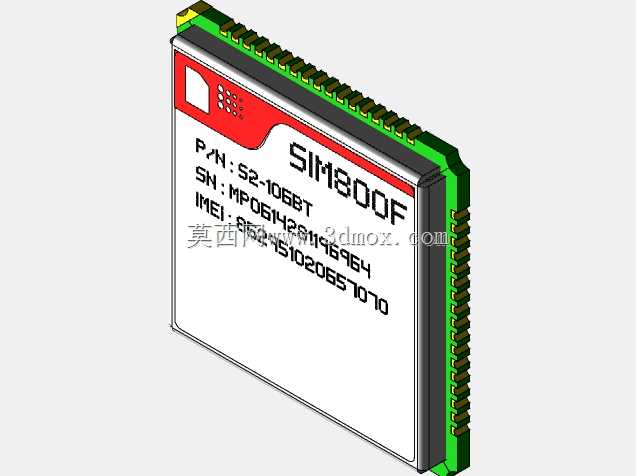

SIMCOM SIM800F通讯模块三维结构设计

　　在物联网终端、远程数传设备的硬件开发流程中，通讯模块的结构适配往往是整机结构设计里容易被忽略却直接影响量产可靠性的环节，SIM800F作为主流的四频GSM/GPRS通讯模组，其三维结构的精准还原，能为硬件选型、结构干涉检查、PCB布局匹配提供直接的设计参考。从实际工程应用场景来看，这类模块广泛搭载在共享设备控制板、远程抄表终端、车载定位终端、工业无线数传DTU、老旧设备联网改造模组中，承担着串口数据与移动网络信号的双向转换功能，是终端设备实现远程数据交互的核心硬件载体。

　　从产品功能特性对应的结构设计来看，该模块采用LCC贴片封装形式，侧边排布的半孔焊盘是与主板实现电气连接的核心结构，建模时焊盘的间距、伸出长度、焊盘边缘与模块本体的安全距离都严格按照实物尺寸还原，能直接导入PCB设计软件完成封装匹配，避免结构设计阶段出现焊盘对位偏差导致的焊接虚焊、连锡问题。模块本体的分层结构清晰还原了实际生产中的叠层设计：表层丝印区清晰标注了模块的硬件标识位，包括PN序列号刻印区、IMEI码标识区，这些区域在整机结构设计时需要避开上方的结构遮挡，方便生产阶段的扫码溯源、硬件版本核验；模块顶部的屏蔽罩结构采用阶梯式包边设计，建模时还原了屏蔽罩与下方PCB基板的扣合间隙，这个间隙在做整机EMC设计时是重要的参考边界，若上方结构件压合过紧会导致屏蔽罩变形，挤压内部射频电路造成信号衰减。

　　从外形尺寸与安装边界来看，该模块属于紧凑型贴片通讯模组，长宽尺寸适配常规2G模块的通用封装尺寸，厚度方向控制在低剖面区间，能适配薄型终端设备的内部堆叠需求。建模时重点还原了模块的安装禁布区要求：模块焊盘外侧3mm范围内属于焊接工艺禁布区，不允许布置其他过高元器件，这个边界在三维装配检查时可以直接做干涉筛查，避免回流焊过程中出现元器件撞件问题；模块射频天线馈点的位置在模型上做了精准定位，结构设计时需要保证该位置到天线弹片的连接路径无金属遮挡，否则会直接影响射频信号的收发灵敏度。

　　从设计思路的还原角度，整个模型完全按照实物逆向建模的逻辑搭建，没有做简化处理：模块侧边的半孔焊盘逐个还原了金属化半孔的圆弧结构，而非简单的矩形拉伸，能真实反映SMT贴片时的焊盘吃锡形态；屏蔽罩表面的细微冲压凹槽、边缘的卡扣点位都做了1:1还原，这些细节在做结构应力仿真时，能更准确模拟屏蔽罩受外力时的形变趋势，避免整机装配时屏蔽罩受压凹陷挤压内部芯片。另外模型也还原了模块底部的散热焊盘位置，这个大尺寸接地焊盘既是模块的主接地路径，也是核心散热通道，结构设计时需要对应主板位置做露铜处理，模型里的焊盘凸台高度能直接用于钢网厚度设计参考，保证焊接时焊锡量充足，既满足接地可靠性要求，也能将模块工作时的热量快速传导到主板铜皮上。

　　在实际选型适配过程中，很多结构工程师容易忽略模块的高度公差带来的装配问题，该模型的尺寸链完全按照器件手册的公差带做了冗余设计，导入整机装配后，可以直接检查模块上方的结构件间隙是否满足最小安全距离要求，避免量产时因器件公差累积出现外壳顶高、装配缝隙不均的问题。对于做多款通讯模块兼容设计的项目来说，这个精准的三维模型可以直接和同封装的其他模块做尺寸对比，快速确认PCB封装的兼容性，减少打样验证的次数，缩短硬件开发周期。
