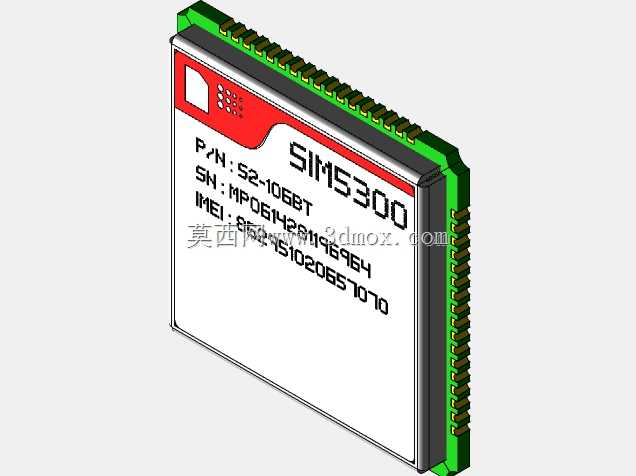

SIM5300E通讯模块板卡结构设计

　　这款SIM5300E通讯模块的三维结构设计，完全围绕嵌入式通讯终端的实际装机需求展开，在做结构建模前首先要明确它的核心应用场景：这类WCDMA制式的通讯模块，大多被集成在工业数传终端、车载定位设备、远程安防采集终端、便携医疗监测设备这类需要蜂窝网络数据传输的产品内部，作为核心通讯链路载体实现设备与公网的数据交互，因此结构设计的核心优先级是安装兼容性、引脚对位精度、外围器件避让三个核心维度。

　　从实际功能特性来看，该模块属于板对板贴片安装的通讯模组，集成了射频基带电路、SIM卡接口电路、电源管理电路，对外通过侧边排布的半孔焊盘与母板实现电气连接，因此建模时对焊盘的节距、焊盘尺寸、共面度公差做了严格的参数还原，每一个焊盘的宽度、相邻焊盘的中心距都完全参照器件手册的标称值设置，避免后续结构评审时出现焊盘对位偏差导致的SMT焊接不良问题。模块本体的外形采用标准LCC封装形式，主体为矩形塑封结构，顶部丝印区域还原了器件的标识信息，侧边的金属半孔焊盘做了等距阵列排布，焊盘的金属层厚度、伸出塑封本体的长度都按照实际加工公差做了参数化设置，方便结构工程师在做母板布局时直接调用焊盘封装，不需要重复核对尺寸。

　　设计思路上没有做多余的装饰性结构，完全还原器件的真实装机状态：模块的塑封外壳厚度、边缘倒角尺寸都按照实物测绘值设置，顶部的丝印区域做了平面凹陷处理，模拟实际器件丝印层的印刷基准面，侧边的焊盘做了单独的零件分层，在三维装配时可以直接设置焊盘与母板焊盘的重合约束，快速完成模块在整机内部的装配定位。考虑到这类模块在装机时通常需要在母板对应位置预留避让空间，建模时特意将模块本体的最大外形轮廓、最高突出高度做了明确的几何边界，模块底部距离母板的安装高度按照SMT焊接的标准锡膏厚度预留，避免后续做整机结构干涉检查时出现误判。

　　外形尺寸与安装边界方面，模块的长宽尺寸严格遵循3GPP通讯模块的通用封装规范，兼容同系列其他型号模块的安装孔位与焊盘排布，方便终端产品做器件替代时不需要重新修改母板结构。模块的侧边焊盘分为电源引脚、数据引脚、控制引脚、射频引脚几个功能区域，建模时不同功能的引脚没有做外观区分，但整体排布顺序完全与手册一致，结构工程师在做母板布局时可以直接参考模型的引脚位置排布外围走线，避免出现引脚定义对应错误的问题。模块顶部没有突出的元器件，整体最高面为塑封外壳的顶面，因此在整机内部布局时，只需要在模块上方预留0.5mm的安全间隙即可，不需要额外预留更高的避让空间，能够有效压缩终端产品的整体厚度。

　　从实际工程应用的角度来说，这个三维模型可以直接用于整机结构的干涉检查、装配工艺模拟、SMT钢网设计参考，在做工业数传终端的结构设计时，直接调用该模型放置在母板的对应位置，就可以快速核对模块与周边SIM卡座、电源芯片、射频天线座的间隙是否满足安全距离要求，同时可以模拟模块在SMT回流焊过程中的安装公差，提前预判是否会出现元件碰撞的问题。模块的塑封外壳边缘做了微小的倒角处理，还原实际器件的注塑工艺特征，避免在做结构仿真时出现尖锐棱边导致的应力集中误判，焊盘的金属部分做了单独的材质属性设置，方便后续做热仿真时模拟焊接过程中的温度传导特性。
