板对板高密度连接器内部接触结构

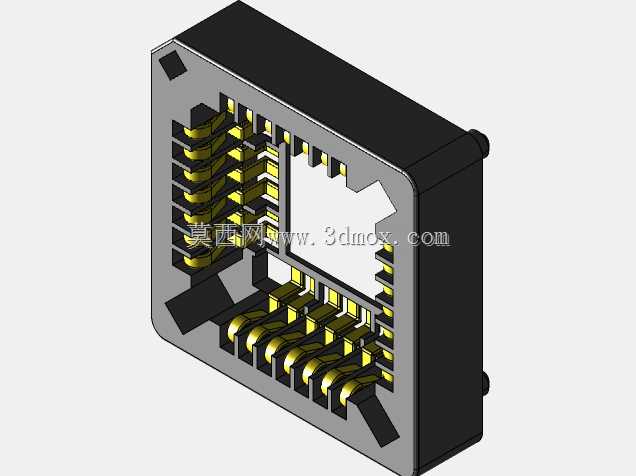

　　在嵌入式硬件、便携通讯终端、工业控制板卡的板间互联场景里，这类高密度板对板连接器是实现信号与小功率电源跨板传输的核心结构件，区别于普通排针排母的大间距设计，这类连接器的核心设计目标是在极小的安装空间内实现多通道稳定连接，同时兼顾抗振动、耐插拔的长期使用可靠性。从结构设计逻辑来看，该模型完整还原了连接器塑壳基座与内部接触端子的装配关系，黑色的耐高温工程塑料基座承担端子定位、绝缘隔离、对接导向的核心作用，基座内侧的异形空腔是对接端的导向容腔，边缘做了大角度导入倒角，能在公母座对接时自动修正±0.3mm范围内的装配偏移，避免插合过程中端子被顶弯变形，这一细节在自动化SMT贴装后的板件组装环节尤为重要，能大幅降低产线装配的不良率。

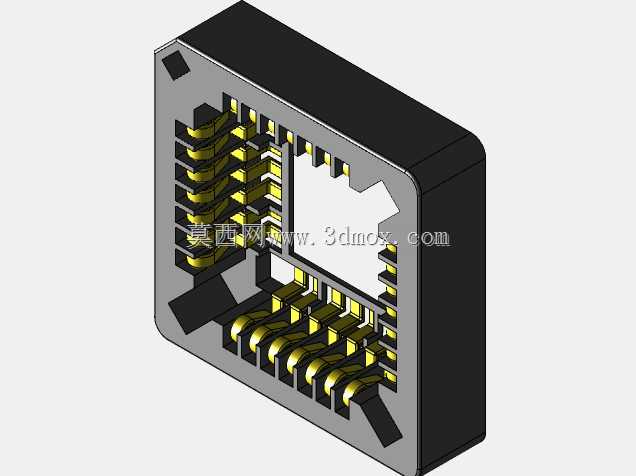

　　内部的镀金接触端子采用悬臂梁式弹性结构设计，每根端子的接触区都做了弧形凸起，插合后能依靠金属自身的弹性形变提供稳定的接触正压力，保证接触电阻控制在毫欧级，避免信号传输过程中出现阻抗不连续导致的信号失真，端子尾部的焊脚采用鸥翼型设计，适配标准SMT回流焊工艺，焊脚与塑壳的定位槽做了过盈配合预固定，能承受回流焊过程中的高温热冲击，不会出现端子偏移、浮高的焊接缺陷。从安装边界来看，这类连接器属于表贴式板间互联器件，塑壳本体的高度控制在4mm以内，适配板间3.5mm到5mm的堆叠间距，端子的中心间距为0.8mm，单排最多可引出20个信号通道，能满足多数便携设备的IO扩展、射频信号、低速电源的跨板传输需求，

　　塑壳外侧的两个定位凸台可与PCB板上的定位孔配合，在SMT贴装时提供精准的定位基准，避免贴装偏移。在实际选型应用中，这类连接器常被用于手持通讯终端的主板与副板连接、工业采集模块的核心板与接口板互联、小型智能设备的显示板与主控板连接场景，设计时需要重点关注端子的接触压力与插拔寿命的平衡，接触压力过大会导致插拔力超标，增加组装难度同时加速端子镀层磨损，接触压力过小则会在振动工况下出现接触瞬断，该结构中的端子通过调整悬臂的长度与弯折角度，将单pin的接触力控制在0.5N左右，既能保证500次插拔后的接触可靠性，又能将整体插拔力控制在人工可轻松操作的范围内。另外塑壳材料选用的是耐温260℃的LCP工程塑料，除了满足回流焊的耐温要求，

　　还具备优异的绝缘性能与尺寸稳定性，在-40℃到85℃的工作温度范围内，塑壳的形变量不超过0.05mm，不会因为温度变化导致端子位置偏移，保证不同温域下的对接精度。模型中还原的端子排布采用错位屏蔽设计，相邻的电源与信号端子之间预留了接地端子位置，可有效降低高速信号传输时的串扰问题，适配最高3Gbps的差分信号传输需求，能覆盖多数中低速通讯接口的传输要求。在结构验证阶段，这类连接器需要通过机械振动、温度循环、盐雾腐蚀、插拔寿命等多项可靠性测试，模型中呈现的端子根部与塑壳的嵌合结构，就是为了提升端子的抗弯折能力，在振动工况下不会出现端子根部断裂的问题，而塑壳内壁的防呆结构，能从根本上避免公母座反插导致的端子损坏，无需额外在PCB上增加防呆结构，节省板件的布局空间。
