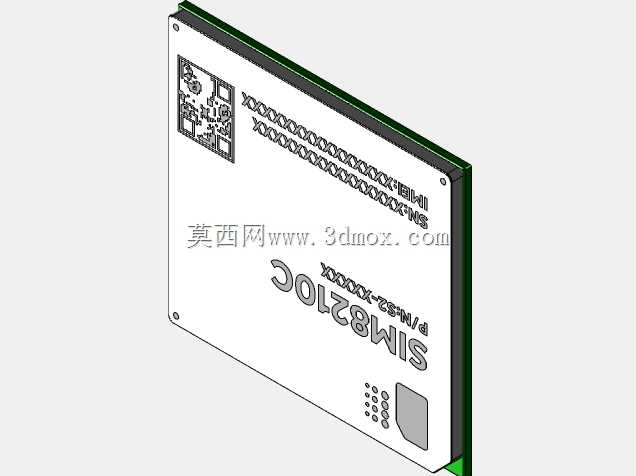

SIM8210C通讯模组板卡三维结构设计

　　在工业物联网终端、车载通讯单元、远程数据采集设备的开发流程中，通讯模组的结构适配是硬件集成阶段绕不开的环节，这款SIM8210C通讯模组的三维结构，完整还原了量产模组的实体特征，能直接嵌入整机结构的装配校验环节，省去反复核对实物尺寸、调整安装位的冗余步骤。从实际应用场景来看，这类5G通讯模组常被集成在工业网关、智能充电桩、车载T-BOX、远程监控终端内部，负责设备与云端平台的数据透传，工作环境往往伴随振动、温湿度波动、周边电磁干扰，因此结构设计上的细节直接影响整机长期运行的可靠性。

　　从产品功能特性对应的结构设计来看，板卡本体采用标准FR-4基材多层板设计，板边预留的金属化安装孔位，位置精度控制在±0.1mm范围内，适配M2规格的固定螺丝，安装时可以通过铜柱将板架高在主PCB上方，既避免板底焊点与主板短路，也能给板载元件留出足够的散热间隙。板卡正面的丝印层完整还原了量产版本的标识信息，包括二维码追溯区、引脚定义丝印、型号标注区，在三维模型中这些丝印特征以独立面特征呈现，做整机结构评审时，可以直观检查装配后丝印是否被周边结构件遮挡，方便产线组装时的核对与后期运维的元件识别。板卡一侧的SIM卡插槽采用沉板式设计，插槽的开口方向与板边平行，结构设计时预留了SIM卡插拔的操作空间，不会因为周边结构件的遮挡导致换卡时需要拆出整个模组，适配工业场景下快速换卡运维的需求。板端的邮票孔焊接引脚沿板边等距排布，每个引脚的宽度、引脚间距都严格按照模组 datasheet 中的封装尺寸还原，做主板封装设计时可以直接调用该模型核对焊盘位置，避免出现封装画错导致的焊接虚接、引脚错位问题。

　　从外形尺寸与安装边界来看，这款模组的板卡轮廓为矩形，板厚1.6mm，符合常规通讯模组的板厚规范，板角做了R0.5mm的圆角处理，避免安装时板边锐角划伤操作人员或者划破周边线材。板卡上的元件高度做了精准还原，最高的元件为板端的滤波电容，高度不超过2.5mm，因此在整机结构设计时，只要在模组板上方预留3mm的净空区，就不会出现元件与外壳、上层结构件干涉的问题。板卡背面没有布置过高的元件，仅保留了必要的测试点与底层走线焊盘，因此背面与安装面之间只需要预留0.5mm的间隙，就能避免焊点与安装面接触短路。

　　设计思路上，这款模型没有做多余的简化处理，板上的屏蔽罩轮廓、贴片元件的排布、接口的卡扣细节都做了1:1还原，在做整机的电磁兼容结构设计时，可以根据屏蔽罩的位置调整整机内部金属屏蔽筋的位置，让屏蔽筋刚好压接在模组屏蔽罩的边缘，提升整机的抗干扰能力。在做振动仿真校验时，模型的安装孔位、元件重量分布都与实物一致，可以直接导入仿真软件中模拟不同振动频率下的板卡形变，提前优化固定点的位置，避免长期振动导致的元件脱焊、板卡开裂问题。对于做通讯终端开发的结构工程师来说，这类精准的模组三维模型，能在设计阶段就完成所有装配干涉、安装空间、运维操作空间的校验，减少打样后的改模次数，缩短整个产品的开发周期。很多工程师在做初期结构设计时，往往只关注模组的平面尺寸，忽略了元件高度、插拔空间、固定孔位的公差要求，等到打样组装时才发现SIM卡插不进去、螺丝孔位对不上、元件顶到外壳等问题，而借助完整还原细节的三维模型，就能在设计阶段把这些潜在问题全部排查掉。另外，在做整机的散热设计时，模型还原的板上主芯片位置，可以对应布置导热垫、散热片的安装位置，让导热路径最短，保证模组在高负载数据传输时的温度控制在合理范围内，避免因为过热导致的通讯断连、降速问题。
