Heracles324M通讯SIM卡模组三维结构设计

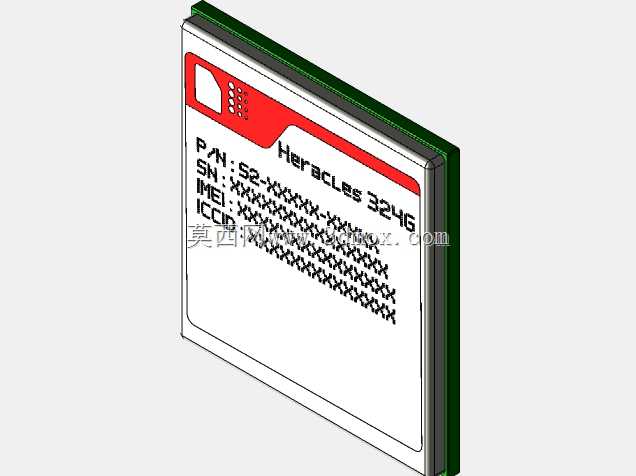

　　本次呈现的是Heracles 324M通讯识别卡模组的三维结构，这类卡件是移动通讯终端、物联网数传设备里的核心身份识别载体，日常接触的工业数传终端、车载通讯单元、远程抄表设备、便携定位终端里，都需要这类集成了身份识别、鉴权加密功能的卡件完成网络接入校验。从结构上看，该卡件采用标准卡基叠加核心芯片层的叠层设计，卡基主体为耐高温绝缘基材，边缘做了0.2mm的圆角过渡处理，避免安装插拔过程中刮蹭设备卡座的接触弹片，卡面的红色标识区预留了丝印工位，可直接喷印PN料号、SN序列号、IMEI识别码、ICCID卡号等生产追溯信息，标识区旁的8个点状对位标记，是生产环节SMT贴装、激光打码时的视觉定位基准，能保证批量生产时打码位置偏差控制在0.1mm以内。

　　设计过程中首先考虑的是卡座的适配边界，卡件整体厚度控制在0.82mm，完全匹配标准MINI SIM卡座的插入间隙，不会出现卡滞、插不到位导致的接触不良问题；卡基的长宽尺寸严格遵循通讯卡的通用安装规范，长度25mm、宽度15mm，和市面上绝大多数外置、内置SIM卡座的腔体尺寸适配，不需要额外修改设备的卡座安装结构就能直接替换使用。卡件内部的芯片层采用嵌入式封装，芯片触点和卡基表面的接触区做了齐平处理，没有凸起或凹陷，保证插入卡座后，6个通讯触点能和卡座弹片完全贴合，接触电阻控制在100毫欧以内，避免震动环境下出现接触断连的问题。

　　从实际应用场景出发，这类卡件和普通民用手机SIM卡的设计侧重点有明显区别，工业场景下的卡件需要适应-40℃到85℃的工作温度范围，所以卡基材料选用的是耐高温的改性ABS基材，芯片绑定环节采用了高温固晶胶，避免在车载、户外工控设备的高温工作环境下出现卡基变形、芯片脱落的问题。卡件的边缘做了防静电涂层处理，插拔过程中积累的静电能通过涂层快速导到卡座的接地弹片上，避免静电击穿内部的加密芯片，这一点在干燥环境下的工业设备维护场景里尤为重要，很多现场维护时出现的卡件损坏，都是插拔过程中静电释放导致的芯片击穿。

　　结构设计时还考虑了批量生产的工艺可行性，卡件的分层结构采用热压合工艺，各层之间的结合力能达到10N以上，不会出现长期使用后分层开裂的问题；卡面的丝印区域做了微磨砂处理，喷印的字符附着力更强，长期在户外紫外线照射、高低温循环环境下，字符不会出现脱落、模糊的问题，方便后期设备维护时读取卡件信息。卡件的斜角切边位置严格遵循通讯卡的防呆设计规范，切边角度为45度，长度3mm，插入卡座时如果方向错误，会被卡座的防呆凸台挡住，无法完全插入，从结构上避免了反插导致的触点短接、芯片烧毁问题。

　　在安装适配性上，该卡件不仅能适配标准的插拔式SIM卡座，也能适配部分贴片式SIM卡座的安装尺寸，对于空间受限的嵌入式物联网设备，不需要额外预留插拔操作空间，直接将卡件焊接在主板卡座上即可，卡件背面的平整面能完全贴合卡座的支撑面，焊接过程中不会出现虚焊、偏移的问题。卡件内部的布线采用等长设计，信号引脚的走线长度差控制在0.05mm以内，保证高速通讯时的信号完整性，不会出现信号反射、丢包的问题，满足4G、NB-IoT等低功耗广域网络的通讯要求。
