双端同轴连接方形壳体通讯转接组件

项目分类:通讯工具类 发布时间:2022-07-30 ID:692641
  • 双端同轴连接方形壳体通讯转接组件

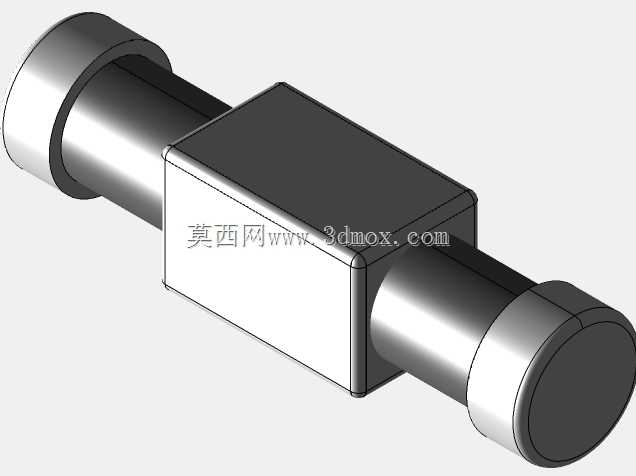

  这款双端同轴结构的转接组件,核心应用场景集中在射频通讯链路的板端与线端信号衔接环节,常见于小型化通讯基站内部射频模块互联、测试仪器信号端口转接、工业无线通讯设备的信号通路搭建场景中,主要解决不同规格同轴接口之间的阻抗匹配过渡、硬链接空间不足的布线问题,避免同轴线缆过度弯折带来的信号驻波比升高问题。从结构设计逻辑来看,中间采用方形壳体作为核心承载结构,并非随意选择的外形,方形结构的平面基准面可以直接贴合设备内部的安装钣金或者PCB板的预留安装位,相比圆柱形转接件,方形壳体不需要额外设计防转结构,仅靠两个端面的连接限位或者侧面点胶即可完成固定,不会在设备振动环境下出现轴向转动,导致连接的同轴线缆出现应力疲劳。

  两端伸出的同轴连接柱采用等直径设计,同轴度公差控制在0.02mm以内,保证内导体的信号传输连续性,避免因为不同轴带来的插损波动,连接柱的长度经过匹配计算,伸出方形壳体的长度刚好可以适配常用的SMA、BNC等标准同轴接头的连接深度,既不会因为插入过深顶坏接头内部的弹性接触件,也不会因为插入深度不足导致接触电阻增大、信号屏蔽失效。壳体与两端连接柱的衔接位置做了R0.5的圆角过渡,避免直角位置的应力集中,在组件受到侧向拉扯力的时候,应力会沿着圆角面分散到整个壳体侧壁,不会在衔接位置出现断裂。从安装边界来看,方形壳体的边长控制在常规射频转接件的通用尺寸范围内,安装时相邻组件的中心距可以按照标准射频接口的间距排布,不会出现相邻组件干涉的问题,

  两端连接柱的外径与标准同轴接头的锁紧螺母外径匹配,安装时可以使用标准开口扳手完成接头锁紧,不需要定制专用工装。设计过程中优先考虑了信号屏蔽性能,整个壳体与连接柱的外层采用金属一体化结构,没有拼接缝隙,避免信号从拼接位置泄漏,同时也能阻挡外部的电磁干扰进入信号通路,在强电磁干扰的工业现场使用时,不需要额外增加屏蔽套即可满足EMC测试要求。内导体的支撑结构采用低介电常数的绝缘材料填充在连接柱内部,既保证内导体的同轴定位精度,也尽可能降低介质带来的信号损耗,在DC到6GHz的常用通讯频段内,驻波比可以控制在1.2以内,满足绝大多数工业通讯、民用无线通讯的信号传输要求。实际选型使用时,需要注意安装面的平面度,若安装面存在凸起,

  会导致方形壳体无法完全贴合,长期振动下可能出现连接松动,因此在设计安装位时需要预留0.1mm的安装间隙或者增加薄型导电泡棉作为填充,既保证屏蔽连续性,也能抵消安装面的平面度误差。两端连接柱的端面与壳体基准面的垂直度公差控制在0.01mm以内,保证接头对接时端面完全贴合,避免出现倾斜导致的信号泄漏,在批量组装时,这个公差可以保证自动化装配设备的吸嘴能够稳定抓取组件,不会因为端面倾斜导致吸嘴漏气、取件失败。
