通讯类工件定位夹持工装结构设计

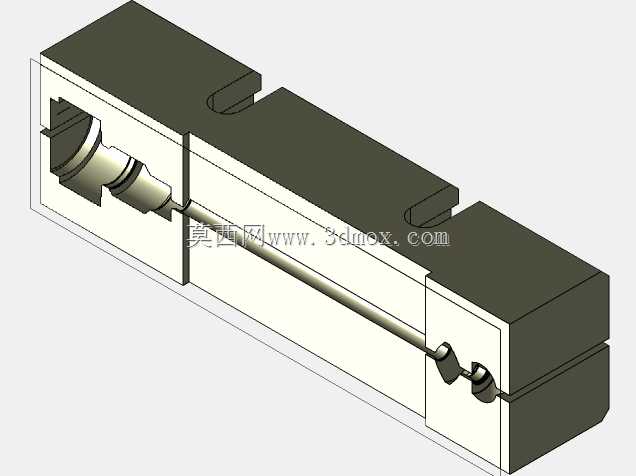

　　在通讯类精密零部件的机加工、装配工序中，工件定位的精度直接决定了后续工序的加工良率与装配一致性，这类长条形带内孔特征的通讯结构件，由于自身刚性偏弱、装夹易变形，常规的平口钳、通用卡盘无法同时满足轴向定位精度与径向夹持防变形的需求，这款定位工装就是针对该类通讯工件的工序装夹需求开发的专用定位结构。从实际产线应用场景来看，该工装主要适配通讯类小型金属结构件的铣削、钻孔、端面精加工工序，安装在常规立式加工中心的工作台T型槽上即可使用，不需要额外定制专用转接底座，适配绝大多数通用机加工设备的装夹接口。工装整体采用长条形分体拼接式结构，主体分为固定定位端、中间支撑段、活动夹持端三个功能区段，固定定位端设置有与工件端部外形完全匹配的仿形定位腔，

　　腔体内加工有与工件内孔倒角适配的定位止口，工件装入时可以直接靠紧止口完成轴向初定位，不需要反复打表找正工件轴向位置，能大幅缩短单件装夹的辅助时间。中间支撑段沿工装长度方向开设有通长的工件容纳槽，槽宽与工件主体外径采用小间隙配合，间隙控制在0.02mm以内，既可以保证工件顺利装入，又能对工件的长条形主体提供全行程径向支撑，避免加工过程中工件受切削力作用产生挠曲变形，容纳槽的侧壁还开设有排屑缺口，加工产生的金属切屑可以顺着缺口排出，不会堆积在槽内顶起工件造成定位偏差。活动夹持端采用斜楔锁紧结构，夹持块的夹持面加工有与工件端部外形匹配的仿形卡口，锁紧时夹持块沿斜面向下施压，同时对工件提供轴向顶紧力与径向压紧力，

　　不会出现常规侧顶结构容易导致的工件翘起问题，夹持力的大小可以通过端部的锁紧螺钉调节，针对不同壁厚的通讯工件，可以调整锁紧行程来控制夹持力，避免薄壁工件被夹变形。从安装边界来看，工装整体长度适配常规150mm行程的小型加工中心工作台，宽度控制在80mm以内，安装时可以在工作台上并排布置多套同型号工装，实现多工件同时装夹批量加工，工装底面加工有两个定位键槽，与工作台T型槽配合后可以快速完成工装自身的找正，重复安装的定位精度可以控制在0.01mm以内，不需要每次安装都重新打表校正工装位置。设计过程中特意规避了一体式工装的加工难点，三个功能区段采用分体磨削加工后再配磨拼接，拼接面的平面度控制在0.005mm以内，

　　用定位销完成拼接定位后再用内六角螺钉锁紧，相比一体式线切割加工的工装，分体式结构的容纳槽加工精度更容易保证，长期使用后如果某一段出现磨损，只需要更换对应区段的零件即可，不需要整体报废工装，能有效降低产线的工装维护成本。工装的所有棱边都做了0.5mm的倒角处理，避免操作人员装夹工件时被锐边划伤，夹持端的操作位置预留了足够的扳手空间，使用标准内六角扳手就可以完成锁紧与松脱操作，不需要定制专用操作工具。针对通讯工件加工时的冷却液冲刷场景，工装的所有拼接缝都做了密封胶槽设计，装配时填入密封胶可以避免冷却液带着切屑渗入拼接缝，长期使用也不会出现拼接缝被切屑堵塞难以拆解的问题。在实际工序验证中，使用该工装装夹对应通讯工件完成侧面安装孔的钻削加工，工件的孔位同轴度可以稳定控制在0.03mm以内，工件装夹后的变形量小于0.01mm，完全满足通讯类零部件的精密加工精度要求，相比通用夹具装夹，单件装夹时间可以缩短60%以上，批量加工的尺寸一致性也有明显提升。
