蓝色贴片式发光二极管结构建模

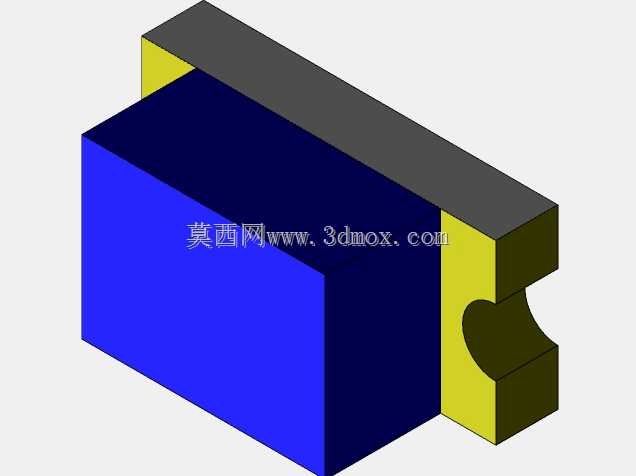

　　这款蓝色贴片发光二极管的三维结构，完全围绕SMT表面贴装生产场景的实际需求搭建，在消费类通讯终端、便携数码设备的状态指示、信号反馈环节应用极广，比如手机的充电状态提示、蓝牙耳机的配对指示灯、小型通讯模块的工作状态反馈，都大量用到同规格的贴片LED器件。从结构设计逻辑来看，建模时优先还原了器件的封装本体与焊盘边界，主体发光区采用高透蓝色封装胶体，胶体边缘做了微小的倒角处理，避免贴装过程中吸嘴取件时出现打滑、偏移的问题，两侧的黄色支架部分是器件的焊接固定端，支架末端预留的半圆弧缺口，是为了匹配回流焊过程中焊锡的爬升弧度，减少虚焊、立碑等SMT常见不良。外形尺寸上严格遵循0603封装的通用安装边界，器件总厚度控制在1.1mm以内，

　　长度与宽度的公差带预留了0.05mm的装配余量，完全适配高密度PCB板的贴装需求，不会和周边的阻容元件、屏蔽罩结构产生干涉。设计过程中特意还原了封装胶体与金属支架的配合结构，胶体嵌入支架的深度做了精准还原，这部分结构直接决定了器件的抗弯折能力，在PCB板做分板、弯折测试时，足够的嵌合深度可以避免胶体与支架脱落，提升器件的机械可靠性。发光面的平整度也在建模中做了体现，表面没有多余的凸起或凹陷，保证吸嘴取件时的接触面积足够，适配高速贴片机的取件参数，不会出现抛料率过高的问题。两侧支架的焊盘宽度做了等宽设计，焊盘表面的平整区域完全符合回流焊的焊锡润湿要求，不需要额外做钢网开口的特殊调整，就能保证焊接后的焊点强度，

　　满足通讯设备跌落测试的结构要求。从实际选型角度看，这类蓝色SMD LED的发光角度覆盖120度到140度区间，建模时的胶体弧度完全匹配这个发光角度的光学边界，结构工程师在做整机结构的导光件设计时，可以直接套用这个模型做光路模拟，不需要额外调整导光柱的位置与角度，能大幅缩短结构开发的周期。在做PCB布局时，这个模型的安装边界可以直接导入PCB设计软件，用来校验器件与周边走线、丝印、其他元件的安全间距，避免出现生产时的元件干涉问题。另外，模型还原了器件顶部的黑色遮光层结构，这部分结构是为了减少侧面漏光，在多灯密集排列的场景下，比如通讯设备的信号强度指示灯组，能避免相邻灯珠的光线串扰，提升指示的清晰度。

　　支架部分的材质建模也对应了实际的铜合金镀锡结构，虽然是三维模型，但结构上的镀层厚度预留、支架的弯折角度都和实际量产器件保持一致，在做热仿真分析时，可以直接套用对应的材料参数，评估器件长时间点亮时的温升情况，避免因为热量堆积导致的光衰过快、焊盘脱落等问题。对于通讯类便携设备来说，器件的整体高度是非常关键的参数，建模时严格控制了顶面到PCB板面的高度，保证设备组装时，LED顶面不会顶到外壳的内表面，同时又能和外壳上的导光点位精准对齐，不需要额外加泡棉遮光或者调整装配公差。
