橙色透明贴片式LED发光元器件结构

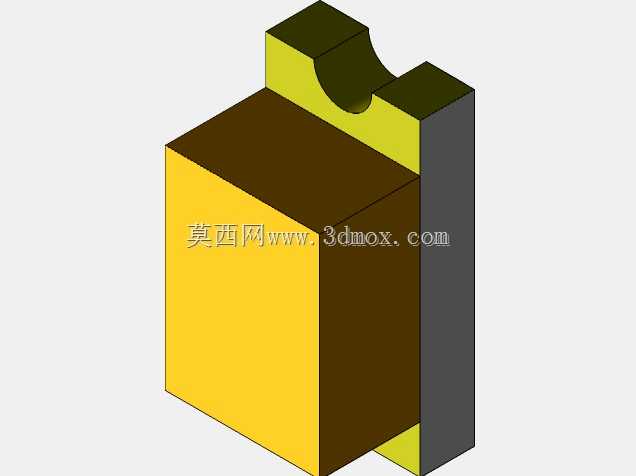

　　做消费电子、通讯终端的结构设计这几年，贴片LED的选型和结构适配永远是板级布局里绕不开的细节，这次拆解建模的这款橙色透明贴片发光件，是光宝LTST系列里专门针对小空间信号指示场景做的规格，在手持通讯设备、便携数码产品的状态提示位上用得极多。先从实际安装场景说，这类贴片元件的核心使用场景，是PCB板上的状态指示位——比如通讯设备的充电提示、信号状态告警、按键背光补位，不需要大角度广域照明，只需要在特定视角下给出清晰的光信号提示，橙色光的波长在人眼敏感区间里，既不会像红色那样过于刺眼触发告警焦虑，也不会像绿色那样在低亮度环境下辨识度不足，很适合做中性状态提示，比如设备待机、数据传输中这类非紧急的状态反馈。从功能特性上看，

　　这款贴片LED采用透明封装胶体，橙色发光芯片内置，胶体本身做了半圆弧的出光面设计，不是完全平的顶面，这个圆弧结构不是为了造型好看，是做了初步的光型收拢，让发光角度控制在设备结构件预留的导光孔范围内，不会出现光从结构件缝隙漏光的问题，很多新手工程师选LED的时候只看发光颜色、焊盘尺寸，忽略出光面的弧度，最后装上去之后导光柱接收到的光强不足，或者侧边漏光，要反复改结构件的遮光泡棉位置，反而耽误项目进度。再说到设计思路，做这个三维模型的时候，首先要卡准的是SMT回流焊的安装边界，元件的本体长宽尺寸严格对应0805或者说对应系列的标准贴片封装尺寸，焊盘的伸出长度、焊盘间距完全按照IPC-SM-782的表面贴装器件焊盘设计规范来做，不能有偏差——要是模型里的焊盘位置偏了0.1mm，后续导出PCB封装的时候就会出现立碑、虚焊的问题，批量生产的时候良率直接掉下来。本体的高度方向也要卡准，很多通讯类产品的板上空间高度留得极紧，比如中框和PCB之间的净空可能只有1.2mm，要是LED的本体高度做高了0.2mm，组装的时候就会顶到中框的内表面，要么把LED压歪，要么把中框顶出凸痕，外观上直接出不良。还有那个顶部的半圆弧凹槽？不对，仔细看结构，是出光面的两侧做了定位挡边结构？哦不对，是封装胶体的两侧和支架的结合位，做了嵌合的台阶，这个结构是为了增强封装胶体和金属支架的结合力，避免在回流焊的高温环境下，胶体因为热胀冷缩和支架脱开，

　　出现气密性失效的问题——毕竟贴片LED要过260度左右的无铅回流焊温区，胶体和支架的结合强度不够的话，焊完之后胶体脱落，整个器件就直接报废了。再说说安装时候的结构适配，很多通讯设备里，这个LED的正上方会对应中框上的导光柱，或者是半透明的硅胶按键，建模的时候要预留好LED顶面到导光柱底面的间隙，一般留0.1mm到0.2mm的安全间隙，不能完全顶死，不然组装公差累积的时候，导光柱会把LED压得从焊盘上翘起来。另外，这个LED的极性标识在本体的一侧，建模的时候特意把极性角的位置做了清晰的结构特征，就是那个切角或者说深色支架的一侧对应阴极，这样SMT贴片的时候，设备的视觉识别系统可以准确抓取极性位置，不会出现贴反的问题——别小看极性标识，每年SMT产线上因为LED极性贴反导致的返工，占了小元件返工量的不小比例，结构上把极性特征做明显，能帮产线减少很多识别错误。还有胶体的透光特性，透明封装的橙色LED，相比带色胶体的同规格产品，光损要小很多，同样的驱动电流下，出光亮度能高15%左右，这对靠电池供电的手持通讯设备来说很重要，可以在保证提示亮度的前提下，适当降低驱动电流，节省整机功耗，延长续航时间。建模的时候，把内部的支架结构、芯片固晶的位置、键合线的避让空间都做了还原，不是只做了个外观块，这样后续做整机光效仿真的时候，可以直接把模型导入光学仿真软件，模拟不同电流下的出光效果，提前调整导光柱的角度和遮光结构，不用等开模之后再反复修模。另外要注意的是，

　　这类贴片LED的金属支架是可焊性镀层，建模的时候支架的厚度、引脚的共面度都做了严格控制，共面度控制在0.1mm以内，保证SMT贴片的时候，每个引脚都能和焊盘充分接触，减少虚焊的概率。很多工程师画3D模型的时候只画个大概外形，不关注引脚共面度、焊盘匹配度这些细节，导出来的封装给PCB工程师用的时候，经常出现结构干涉或者焊接不良的问题，这个模型在做的时候，每一个尺寸都对应实际器件的规格书参数，从本体的长宽高，到焊盘的伸出长度，到出光面的弧度，再到极性标识的位置，都和实物完全一致，不管是做整机结构布局检查，还是做SMT钢网开孔参考，或者是做光效模拟，都能直接用，不用再反复核对尺寸调整。还有，在通讯设备的堆叠设计里，这类小LED经常会放在板边的位置，靠近外壳的指示灯孔，建模的时候也考虑了板边安装的避让，元件本体距离PCB板边的安全距离留足了0.5mm以上，不会出现板边切割的时候伤到元件本体的问题，也不会因为元件太靠板边，导致分板的时候应力传到焊盘上，把元件扯下来。
