桌面级FDM3D打印机的挤出机构是决定耗材送进稳定性的核心单元,不少使用Creality Ender3机型的用户都遇到过原厂挤出机上半部分导轴承安装臂断裂的问题——原厂件多采用注塑成型的塑料结构,在长期送丝的往复受力、弹簧预紧力持续作用下,轴承安装位的薄壁位置很容易出现应力开裂,直接导致送丝轮与轴承的间隙失控,出现耗材打滑、送丝不足、打印层厚不均甚至断料停机的故障,直接打断连续打印进程,造成耗材与时间的浪费。

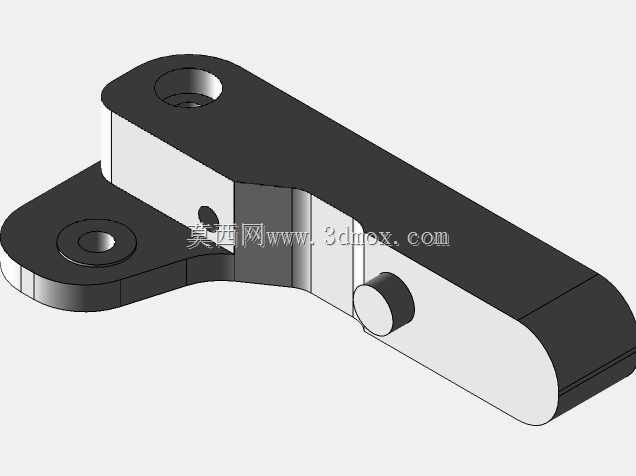

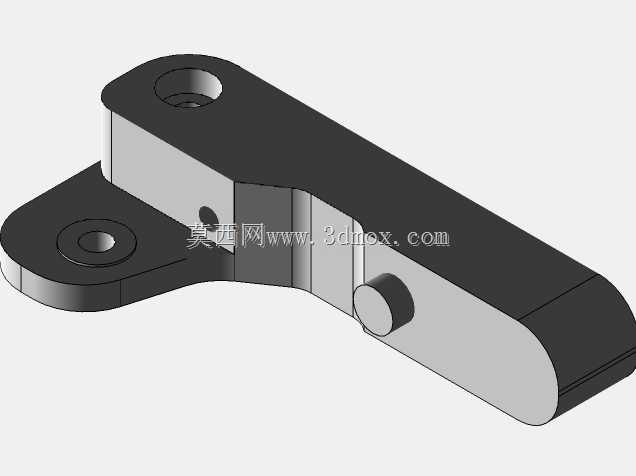

这款重新设计的挤出机上半部分手柄结构,就是针对原厂件的受力缺陷做的针对性优化,整体结构采用折弯式的臂型布局,主体分为两个功能安装段:一端是与挤出机基座对接的固定端,设置了两个同轴的安装孔位,分别对应基座的定位销孔与螺栓锁紧孔,安装时可以直接替换原厂断裂的上盖部件,不需要对原有挤出机基座做任何打孔、打磨等二次加工,安装边界完全匹配原厂Ender3挤出机的装配尺寸,固定端的孔位公差控制在常规机械加工的IT8级精度范围内,既能保证装配时的顺利对位,又能避免安装后出现旷量晃动。

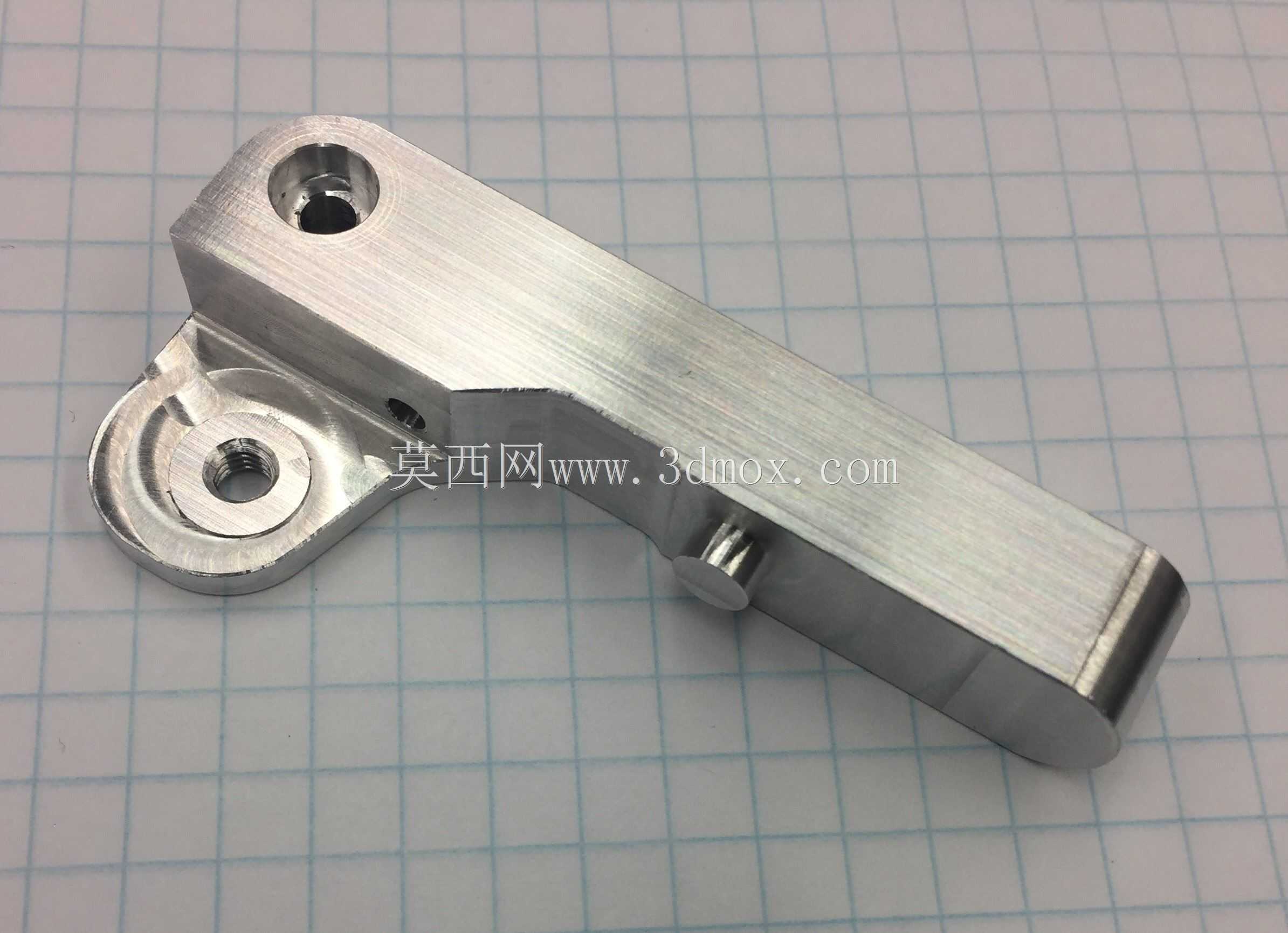

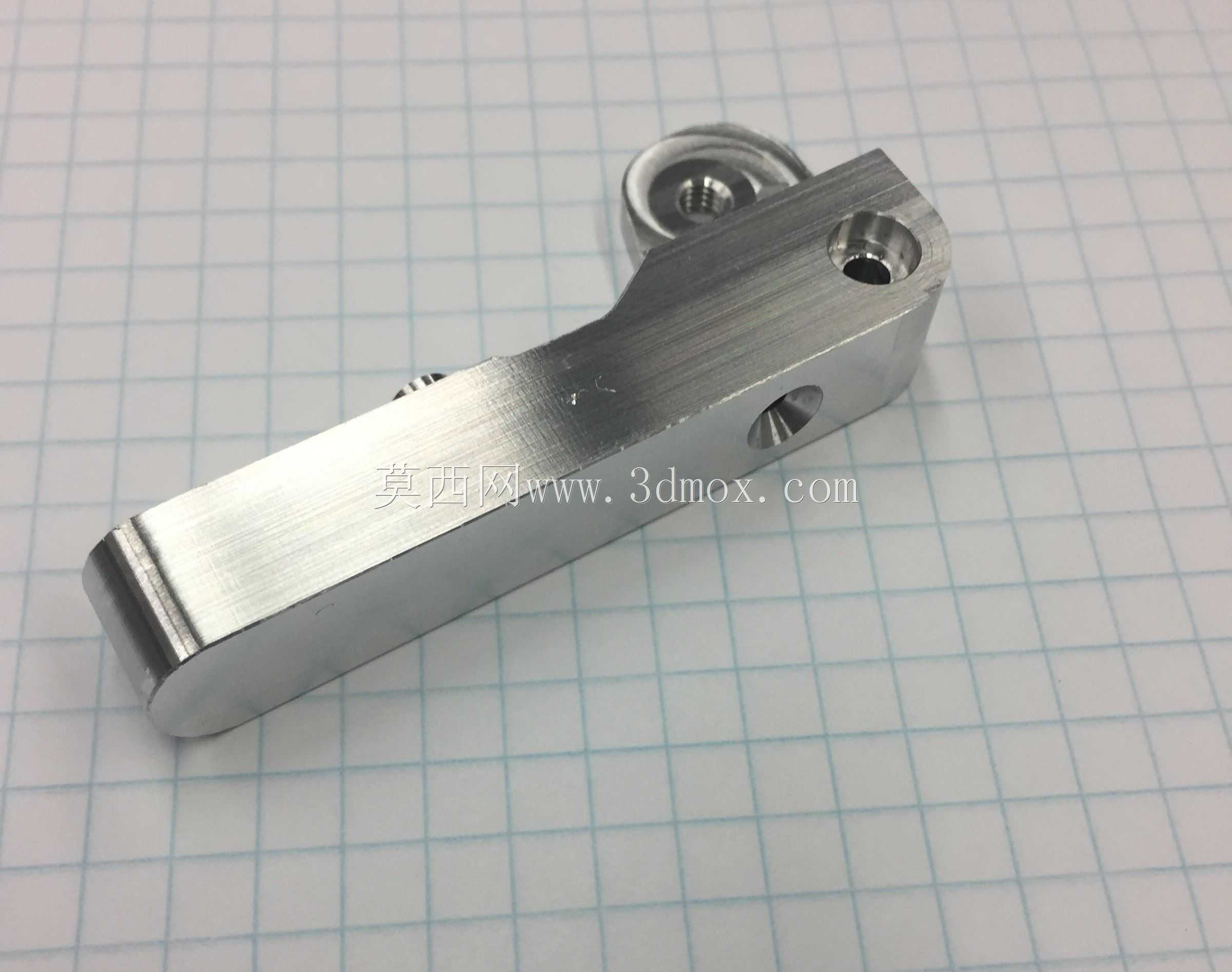

另一端是轴承与弹簧的安装位,预留了导轴承的安装轴位,以及弹簧固定螺柱的安装孔,这里特意将轴承安装位的支撑臂厚度做了加厚处理,把原厂的薄壁悬臂结构改成了带加强过渡的变截面臂,从固定端到轴承位的壁厚做了平滑过渡,避免了直角位置的应力集中问题,材料适配铝料切削加工,相比原厂的注塑塑料件,铝合金的屈服强度更高,抗疲劳性能更好,即使长期承受弹簧的预紧压力与送丝过程中耗材带来的径向反作用力,也不会出现开裂变形的问题。
结构上的弹簧固定螺柱采用可拆卸设计,装配时可以先将弹簧套在螺柱上,再将螺柱锁紧在臂体对应的螺纹孔内,预紧力可以通过螺柱的锁紧深度做小幅调整,适配不同直径的1.75mm打印耗材,不管是常规PLA、ABS,还是韧性更强的TPU柔性耗材,都能通过调整预紧力保证轴承与送丝轮之间的压力合适,既不会因为压力过大压碎耗材导致送丝阻力陡增,也不会因为压力不足出现送丝打滑。

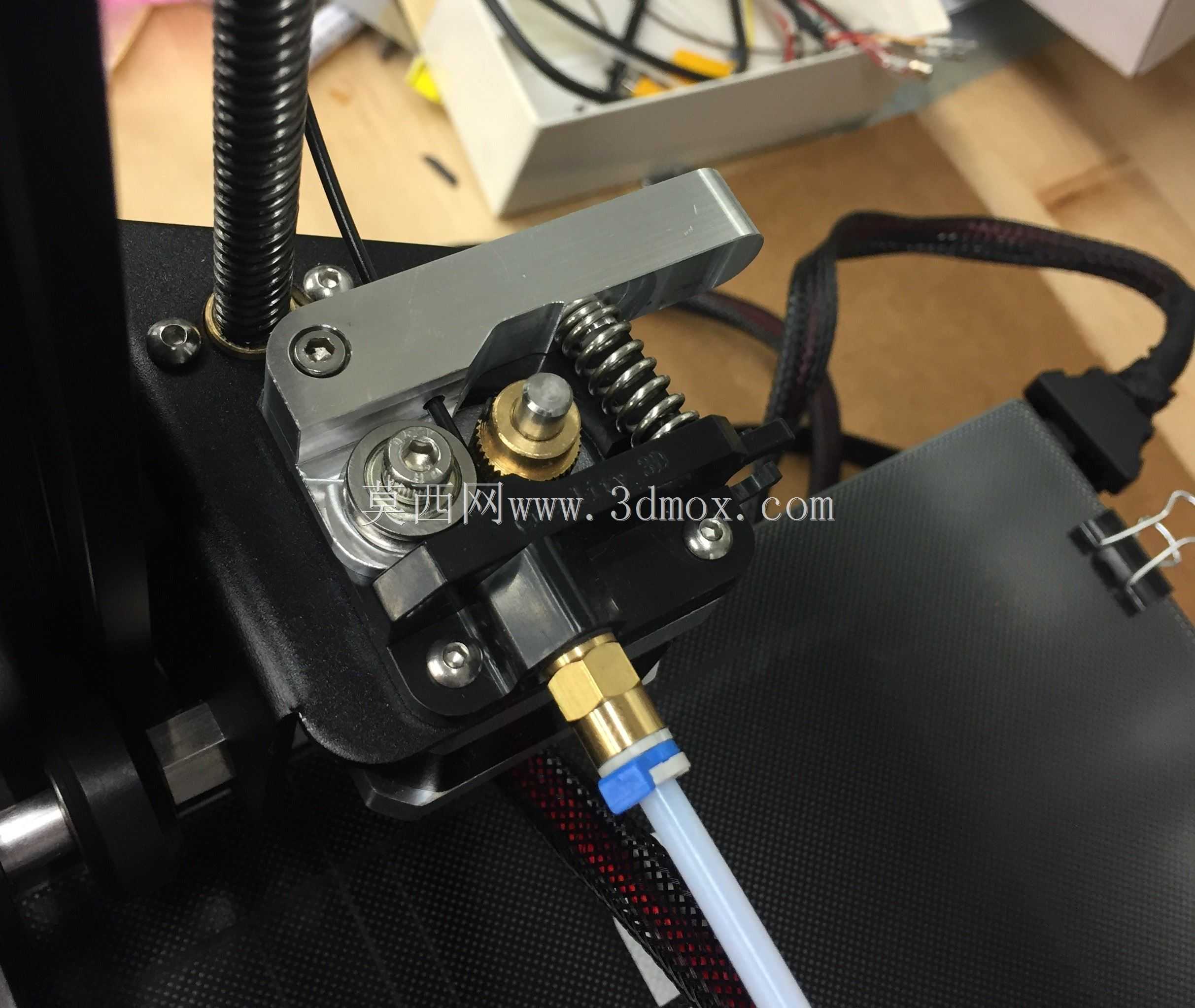

臂体的外形做了圆弧过渡处理,没有尖锐的棱角,一方面是铝加工时可以减少毛刺清理的工作量,另一方面安装调试时不会划伤操作人员的手部,外露的轴端做了倒角处理,安装轴承时可以顺利导入内圈,避免装配时刮伤轴承内圈的配合面影响转动顺畅度。整个结构的安装流程非常简单,只需要将原厂断裂的上半部分拆除,把轴承压装到这个新结构的对应轴位,再将弹簧套在固定螺柱上锁紧,整体对准基座的安装孔位拧上固定螺栓即可完成更换,不需要额外调整其他部件的位置,更换后可以直接恢复挤出机的送丝功能,实际装机测试过程中,连续长时间打印大尺寸模型时,送丝力度稳定,没有出现送丝偏移、轴承晃动的问题,完全可以替代原厂损坏的部件,解决原厂结构的强度短板。
从结构设计的角度看,这个零件没有做多余的异形结构,所有的加工面都是平面、圆弧面与规则孔位,用常规的数控铣床甚至小型桌面雕刻机就可以完成加工,不需要复杂的工装夹具,单件加工的周期很短,对于有一定机加工能力的用户来说,完全可以自行加工制作,不需要等待配件采购的物流周期,能快速修复故障的打印设备,减少设备停机带来的损失。结构的受力路径做了优化,从送丝轴承受到的反作用力,会通过加厚的臂体直接传递到基座的两个固定螺栓位置,不会在臂体中间形成应力集中的薄弱点,相比原厂的单固定点悬臂结构,受力分布更均匀,长期使用的结构可靠性有明显提升。
