物联网多模无线通信GSM模块结构

项目分类:通讯工具类 发布时间:2022-07-30 ID:692746
  • 物联网多模无线通信GSM模块结构

  做物联网终端硬件结构设计快十年,经手的通信模组选型和结构适配项目不下百个,这款多模无线通信模块的结构设计,是典型的面向低功耗广域物联网场景优化的贴片式模组方案。先从实际落地的场景说起,这类模组现在用得最多的是智能抄表终端,不管是水电气表的外置通信单元,还是表具内部集成的通信板,对模组的尺寸、焊接可靠性、信号抗干扰能力都有硬性要求,另外像共享设备的主控板、工业无线数传终端、智慧农业的传感采集节点、智能家居的网关子设备,也都是这类模组的核心应用场景,这些场景普遍要求模组能在狭小的设备内部空间完成贴装,同时在复杂电磁环境下保持通信链路稳定,还要适配不同地区的运营商网络制式。

  从功能特性来看,这款模组覆盖了LTE、GSM、LTE类别M1、LTE类别NB1/NB2以及EGPRS多种通信制式,能根据现场网络覆盖情况自动切换最优接入模式,在地下管网、楼宇弱电井这类信号覆盖薄弱的场景,NB制式的深穿透能力可以保证数据正常上传,在网络信号较好的区域,LTE模式能提供更高的传输速率,满足设备固件远程升级、批量数据回传的需求,GSM制式则作为兜底的网络备份,在偏远区域没有4G信号覆盖时依然能维持基本的数据传输能力,多模兼容的设计大幅降低了终端设备在不同区域落地的适配成本,不用针对不同地区的网络情况单独更换通信模组。

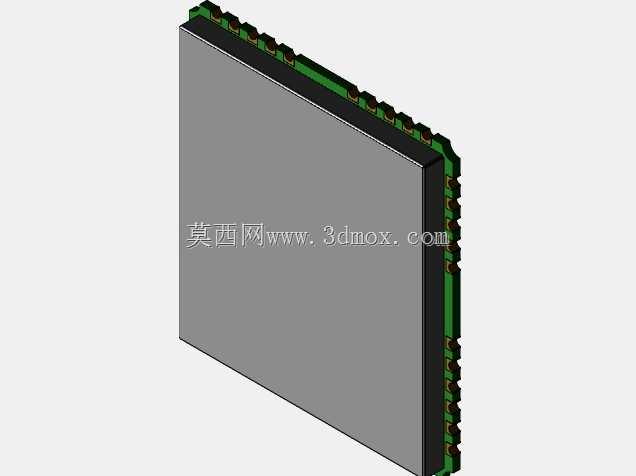

  回到结构设计本身,这款模组采用了经典的LCC贴片封装形式,也就是无引线芯片载体封装,四周排布的半孔焊盘是结构设计里的关键细节,这类焊盘在回流焊接时,焊锡会顺着半孔的金属化壁爬升,既能形成可靠的电气连接,也能在模组和PCB板之间形成足够的机械连接强度,相比传统的插针式模组,贴片封装的整体厚度更薄,能适配对设备厚度有严格要求的便携类物联网终端,比如可穿戴定位设备、便携式数据采集器这类产品。做这类模组的结构建模时,首先要精准还原焊盘的位置和尺寸公差,焊盘的宽度、相邻焊盘的间距都要严格按照 datasheet 里的推荐封装尺寸来绘制,一旦焊盘尺寸出现偏差,量产时很容易出现虚焊、连锡的问题,尤其是这类高密度排布的焊盘,0.1mm的尺寸偏差就可能导致批量焊接不良。

  外形尺寸和安装边界是结构选型时最核心的参数,这类贴片式通信模组的长宽尺寸通常控制在极小的范围内,厚度也控制在毫米级,建模时要注意模组本体的最大外形轮廓,包括边缘焊盘突出本体的部分,都要纳入安装边界的计算范围,在设计终端设备的PCB布局时,模组周围要预留足够的净空区域,一方面是避免周边的金属结构件、高频元件对模组的天线信号造成遮挡和干扰,另一方面是给焊接时的钢网定位、回流焊的热膨胀预留余量,防止模组和周边元件因为热胀冷缩出现应力拉扯,导致焊盘脱落。另外模组底部的区域要注意避免布置过高的元件,因为贴片焊接时模组底部和PCB之间的间隙很小,如果底部有超出间隙高度的元件,会导致模组贴装不平,出现焊接倾斜的问题。

  建模过程中还要注意模组的细节结构还原,比如模组边缘的定位Mark点,这是SMT贴装时设备视觉定位的关键标识,建模时要准确还原Mark点的位置和尺寸,方便后续做PCB封装时直接对应;还有模组表面的屏蔽罩结构,这款模组采用的是一体式金属屏蔽罩,直接覆盖在核心射频电路和基带芯片上方,屏蔽罩的边缘和模组PCB的接地焊盘连通,能有效隔绝外部电磁干扰,同时防止模组自身的射频信号对外围电路造成影响,建模时要注意屏蔽罩的高度,不能超出模组的最大厚度尺寸,屏蔽罩表面的轻微冲压纹理也可以适当还原,提升模型的写实度,方便结构评审时直观确认模组的外观状态。

  在做整机结构适配的时候,还要考虑模组的天线匹配区域,如果是采用板载PCB天线的设计,模组的天线馈点焊盘位置要和天线走线精准对接,天线区域的净空要严格按照射频设计要求执行,不能有任何金属覆铜和结构件遮挡;如果是采用外置天线的方案,模组的天线引脚到天线座的走线要做50欧姆阻抗匹配,走线长度尽量缩短,减少信号损耗。另外模组的供电引脚位置在建模时也要重点标注,因为这类多模模组在发射信号时会出现瞬时的大电流,供电引脚的走线宽度要足够,周边要布置足够的滤波电容,这些结构细节在建模时提前明确位置,能大幅减少后续硬件调试时的改板次数。

  很多刚接触通信模组结构设计的工程师,容易忽略模组的焊接温度曲线对应的结构耐受能力,其实这类模组的PCB材质和屏蔽罩的焊接熔点,都是按照标准无铅回流焊的温度曲线设计的,建模时不需要额外考虑耐高温的特殊结构,但要注意如果终端设备需要做三防涂覆,模组上的射频测试点、SIM卡卡座位置(如果是集成SIM的模组)要预留遮挡位置,避免三防漆涂覆到接触点上导致接触不良。这款模组没有集成SIM卡座,采用的是外置SIM卡的设计,所以建模时不需要考虑卡座的凸起结构,整体外形更加规整,更适合空间极度紧凑的终端设备集成。

  从结构可靠性的角度来说,这类LCC封装的模组,在做跌落、振动测试时,焊盘的受力是关键,建模时可以在焊盘位置做应力仿真的简化模型,确认不同安装位置下的焊盘应力分布,对于振动强度较高的应用场景,比如车载物联网终端、工业设备监测终端,可以在模组四角增加固定胶的施胶位置建模,提示生产时在模组四角点胶固定,进一步提升连接可靠性,避免长期振动下焊盘出现疲劳断裂。整体来看,这款模组的结构设计非常成熟,是当前物联网无线通信领域应用最广泛的封装形式之一,精准的三维模型能帮助结构工程师在设计阶段就完成布局校验、干涉检查、安装空间确认,大幅缩短产品的开发周期,减少样机试做时的结构问题。
