ESP8266与ESP-WROOM-32无线通讯模块结构设计

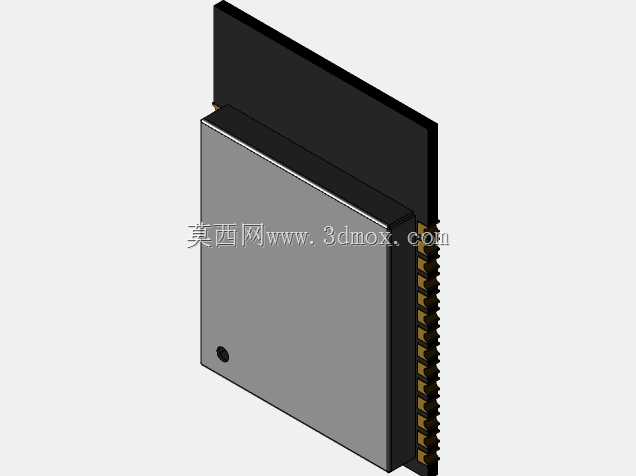

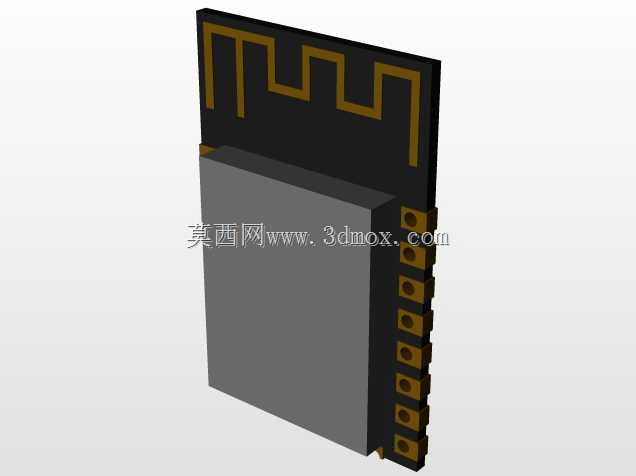

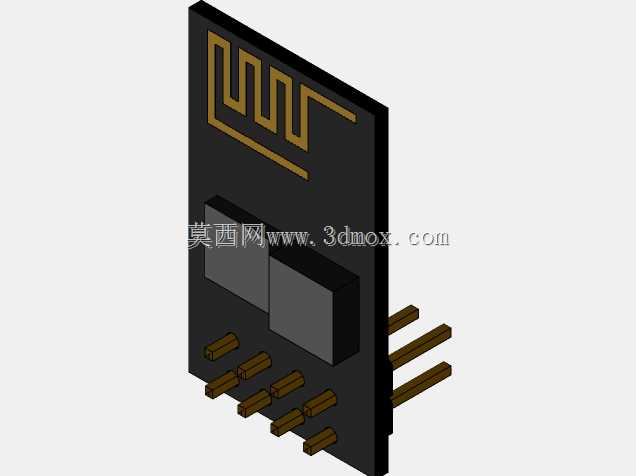

　　在物联网终端设备、智能家居控制节点、工业无线数据采集终端的硬件开发环节，这类集成WiFi与蓝牙功能的无线通讯模块，是实现设备端与云端、设备间短距离数据交互的核心硬件载体。做结构设计时，首先要匹配模块的实际安装边界，这类模块采用表贴式封装设计，主体金属屏蔽罩部分为核心射频与处理电路区域，侧边引出的半孔焊盘需要和PCB板上的对应焊盘精准对齐，建模时要严格控制焊盘的中心间距、焊盘伸出屏蔽罩的长度尺寸，避免回流焊过程中出现虚焊、连焊的问题。模块背部的黑色天线区域是射频性能的关键结构，建模时要还原天线区域的净空边界，实际应用中这个区域不能有金属构件遮挡，也不能紧贴金属外壳布置，否则会大幅衰减无线信号的收发强度，

　　很多新手结构工程师在做整机布局时容易忽略这个点，把模块贴金属支架安装，最后实测信号强度不达标，还要反复调整结构件位置。从功能特性来看，这类模块把射频前端、基带处理电路、电源管理电路都集成在屏蔽罩内部，金属屏蔽罩的作用是隔绝外界电磁干扰，同时避免模块自身的射频信号干扰板上其他敏感器件，建模时还原屏蔽罩的壁厚、边角的圆弧过渡，能让后续做整机电磁兼容仿真时的结果更贴近实际情况。实际选型做结构适配时，要注意模块的整体高度尺寸，屏蔽罩顶面到PCB安装面的高度，决定了整机外壳内部的预留空间，如果是做超薄类的智能硬件产品，这个高度尺寸会直接影响外壳的壁厚设计和内部筋位的布置，不能只看 datasheet 上的标称尺寸，

　　要结合三维模型核对实际的最高点位置，包括屏蔽罩上可能存在的微小冲压凸点，都要纳入尺寸校核范围。模块侧面的焊盘除了电气连接作用，也承担了模块和主板之间的机械固定作用，建模时要还原每个焊盘的宽度、相邻焊盘的间距，方便PCB工程师同步做封装设计，结构工程师做主板布局时，也能提前预留模块周边的操作空间，比如生产环节的返修工位，需要在模块周边预留热风枪的操作空间，不能在模块紧邻位置布置过高的元器件，否则返修时容易烫坏周边器件。在不同的应用场景里，这类模块的安装固定方式也有区别，普通消费类电子产品里直接靠焊盘固定即可，在工业类高振动场景下，还需要在模块屏蔽罩和主板之间增加点胶固定的结构，建模时可以提前预留点胶的空间位置，

　　在模块周边的PCB区域预留点胶槽，避免胶水流到其他焊盘或者元器件上。做三维建模的时候，还要注意模块上的定位标记点，也就是屏蔽罩角落的圆形标记，这个标记是模块生产时的定位基准，也是SMT贴装时的视觉识别点，还原这个细节能让整个模型的工程实用性更强，后续导出到EDA软件做协同设计时，能直接匹配贴装坐标。很多工程师在做这类模块的结构适配时，容易忽略模块的公差范围，实际建模时可以在安装边界上预留0.1mm的装配间隙，避免因为模块本身的生产公差导致装配时出现干涉，尤其是屏蔽罩和周边塑料筋位的间隙，要考虑塑料件成型后的收缩率，不能把尺寸卡得太死。另外模块的天线区域和屏蔽罩的材质不同，建模时可以区分不同的材质属性，后续做整机的热仿真时，能更准确模拟模块工作时的散热路径，这类模块长时间满负荷工作时屏蔽罩会有一定温升，结构设计时要避免屏蔽罩直接接触不耐高温的塑料件，防止塑料件受热变形。
