0603规格贴片式指示LED电子元器件

　　这款贴片式指示LED是电子电路里最常用的板载状态指示器件，日常做电路设计的时候，几乎所有带状态反馈的板卡都会用到这类器件，不管是消费类电子的电源指示灯、信号状态灯，还是工业控制板卡的运行、故障提示位，或是通讯终端设备的链路状态指示，都能看到同规格贴片LED的身影。做PCB布局的时候，这类0603封装的器件是布局工程师最常调用的标准封装之一，它的焊盘尺寸是行业通用标准，两端电极焊盘的间距、焊盘长宽都有成熟的规范，不需要单独做封装建库，直接调用标准0603贴片封装就能完成布局，能大幅缩短画板的周期。

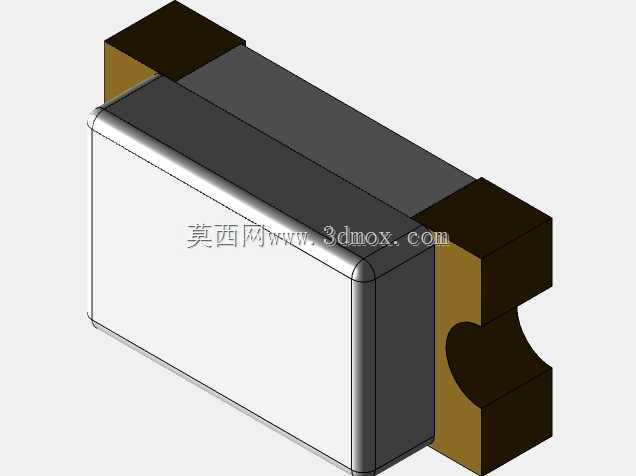

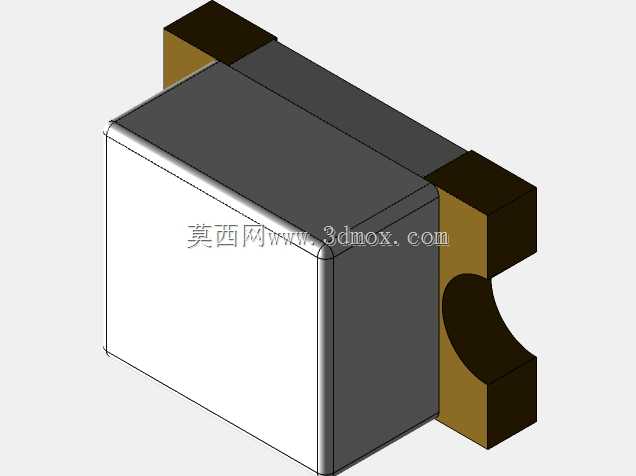

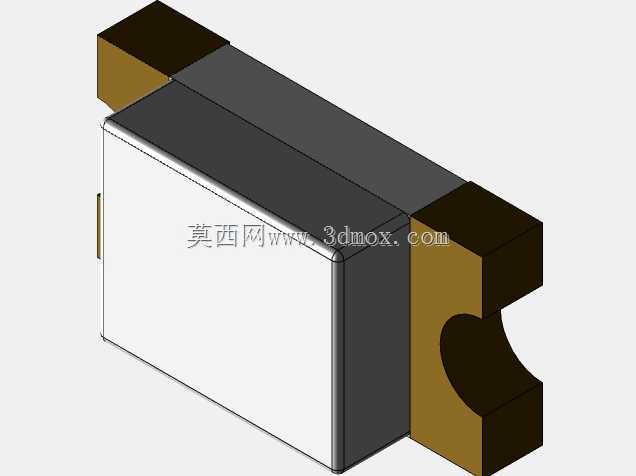

　　从结构设计来看，这款器件采用典型的侧发光？不对，是正贴式的矩形塑封主体，两端是金属化的端电极，端电极做了半圆弧的缺口设计，这个细节其实是为了适配回流焊过程中的焊锡爬升，焊接的时候熔融的焊锡可以顺着电极的包覆面形成良好的浸润弯月面，既可以提升焊接的可靠性，也能在AOI检测的时候更容易识别焊接良率，避免虚焊、假焊的问题。主体的塑封外壳是半透光的环氧树脂材质，内部封装了LED发光芯片，正面的出光面做了微磨砂处理，可以让发光的光线更柔和，不会出现局部亮斑，作为状态指示的时候，人眼观察的舒适度更好，不会因为光线太集中产生刺眼的感觉。

　　实际选型的时候，这类贴片LED的安装高度很低，贴装完成后器件顶端距离PCB板面的高度不到2mm，非常适合用在薄型化的电子产品里，比如轻薄型的通讯模块、便携数码设备、超薄工控板卡，不会因为器件高度过高影响整机的薄型化设计。它的两端电极是无引脚设计，贴装的时候直接通过SMT贴片机吸嘴吸取主体，精准放置到预先印刷好锡膏的焊盘上，经过回流焊的温区之后就能完成焊接，整个贴装过程不需要额外的引脚整形、插件工序，完全适配高速SMT生产线的生产节奏，能大幅提升整板的组装效率，降低人工插件的成本。

　　在电路功能上，这类指示LED通常串联限流电阻之后接在控制IO口或者电源回路里，当回路导通的时候，LED发光给出明确的视觉反馈，操作人员可以直接通过灯的亮灭、颜色快速判断设备的工作状态，不需要额外接外接显示器件，是成本最低、可靠性最高的板载状态反馈方案。做三维建模的时候，这个模型严格按照实际器件的尺寸比例构建，端电极的包覆范围、主体的倒角细节、出光面的位置都和实物一致，导入PCB装配仿真的时候，可以准确检查器件和周边结构件的干涉情况，比如板卡上方的屏蔽罩、外壳的透光孔位置是否和LED的出光中心对齐，避免结构组装之后出现灯光偏位、被遮挡的问题。

　　很多新手工程师在做结构设计的时候，容易忽略贴片LED的出光角度和外壳开孔的匹配度，这个模型还原了器件实际的出光面位置，在做整机结构干涉检查的时候，可以直接模拟光线的出射范围，调整外壳导光柱或者透光孔的位置，确保组装之后灯光可以顺利透出，不会出现暗区或者漏光的问题。另外端电极的尺寸建模也完全符合实际焊接的需求，在做焊盘设计校验的时候，可以对照模型检查钢网开口的尺寸是否匹配，避免因为钢网开口过大导致焊锡量过多，产生器件立碑、偏移的焊接缺陷。

　　这类贴片指示LED的适用场景非常广，小到日常的充电宝、蓝牙耳机充电仓，大到通讯基站的板卡、工业控制的PLC模块，只要是需要做简单状态指示的电路，几乎都会用到这类标准封装的器件，它的供应链非常成熟，不同品牌的同封装器件尺寸兼容性极强，在做BOM选型的时候可以灵活替换不同厂商的物料，不会因为单一物料缺货影响生产进度。建模的时候特意还原了器件端电极的凹槽细节，这个细节在做DFM可制造性检查的时候很重要，它可以帮助工艺工程师判断焊锡的流动空间，提前优化回流焊的温度曲线，减少焊接不良率。
