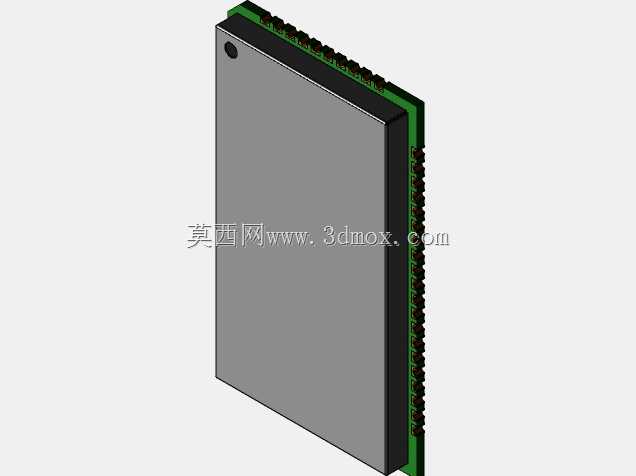

Quectel MC90四频段通讯通信模块结构

　　在物联网终端设备的结构开发流程中，通讯模块的选型与安装适配是决定设备整机通信可靠性的核心环节，Quectel MC90这类集成多制式通信能力的LCC封装模块，目前广泛应用在工业数传终端、共享设备主控、车载定位终端、智能表计、远程安防监控设备等场景中，能够在单模块硬件基础上同时承载蜂窝网络数据传输、卫星定位、短距离无线互联的多重功能，省去了终端设备堆叠多颗独立通信芯片的布线空间与硬件成本。从实际工程应用的角度看，这类模块的设计首先要平衡多射频通路的信号隔离需求，LCC封装的引脚采用侧边排布方式，将电源引脚、射频输入输出引脚、通用IO引脚、串口通信引脚按功能分区排布，避免高频数字信号对GNSS、蜂窝射频信号的串扰，

　　模块本体采用金属屏蔽罩一体化封装结构，既可以屏蔽外界电磁干扰对模块内部射频电路的影响，也能避免模块自身工作时的电磁辐射对外围主控电路造成干扰，适配工业场景下复杂的电磁兼容使用环境。做整机结构设计时，首先要明确模块的安装边界，这类LCC封装模块采用贴片式安装方式，不需要额外设计插件过孔，能够直接通过SMT工艺焊接在终端主板的对应焊盘上，模块的厚度尺寸控制在轻薄化区间，能够适配对安装空间有严格要求的紧凑型终端设备，比如手持数据采集终端、便携式定位设备这类内部空间紧张的产品，不需要为模块预留过高的竖向安装空间。模块侧边的引脚排布间距遵循标准LCC封装规范，做PCB封装设计时可以直接匹配标准焊盘尺寸，不需要额外定制特殊钢网，能够适配常规SMT产线的焊接工艺，降低批量生产时的工艺适配成本。在功能集成层面，这款模块覆盖四频段GSM/GPRS蜂窝通信能力，能够满足不同地区的2G蜂窝网络接入需求，实现低速率、高稳定性的远程数据传输，适合传输传感器采集数据、设备状态上报这类小流量数据场景；集成的GNSS定位功能能够同时支持多卫星系统的信号接收，在车载定位、资产追踪类设备中不需要额外加装独立定位模块，即可实现设备位置信息的实时采集上报；集成的Wi-Fi功能除了能够实现短距离无线数据传输外，还可以辅助提升定位精度，在室内蜂窝信号较弱的场景下，通过Wi-Fi热点信息辅助完成位置校准，弥补单一卫星定位在遮挡环境下的精度不足问题。做结构堆叠设计时，

　　需要注意模块对应主板区域的净空要求，模块屏蔽罩正下方的主板区域避免走高频信号线，同时在模块的射频天线对应位置预留足够的天线净空区，根据选用的FPC天线、贴片天线或者外置天线的不同形式，调整天线馈点的位置与走线阻抗，保证各射频通路的回波损耗符合设计要求，避免出现信号弱、搜星慢、数据传输丢包的问题。模块的供电引脚设计上，考虑到蜂窝模块发射瞬间的脉冲电流需求，在模块电源引脚就近位置需要布置对应容值的滤波电容，降低电源纹波对模块工作稳定性的影响，结构设计时要注意电容等外围器件的高度不能超过模块本体的下沿高度，避免SMT焊接时出现器件干涉、模块贴装不平的问题。在实际设备装配环节，这类贴片模块的焊接可靠性是结构设计需要重点关注的点，

　　LCC封装的焊点位于模块侧边，做PCB焊盘设计时要适当延长焊盘的外漏长度，方便生产过程中的AOI检测，及时发现虚焊、连锡等焊接缺陷，同时在模块四角预留固定点位置，对于高振动场景下使用的设备，比如车载终端、工业野外采集设备，可以在模块屏蔽罩与主板之间增加点胶固定，提升模块在持续振动环境下的连接可靠性，避免长期使用后出现焊点脱落的故障。从散热设计的角度，模块在持续数据传输、发射功率较高的工作状态下会产生一定热量，金属屏蔽罩本身可以作为散热载体，结构设计时如果设备内部空间允许，可以在模块屏蔽罩上方预留导热垫的安装空间，将模块工作产生的热量传导到设备外壳或者内部散热结构上，避免模块长期处于高温工作状态，影响通信稳定性与使用寿命。对于需要做三防处理的户外设备，在进行整板三防漆涂覆时，要注意对模块的天线馈点、测试点位置做遮蔽处理，避免三防漆覆盖射频触点导致信号衰减，同时要确认三防漆的材质不会对模块屏蔽罩的金属镀层产生腐蚀，保证长期户外使用的可靠性。
