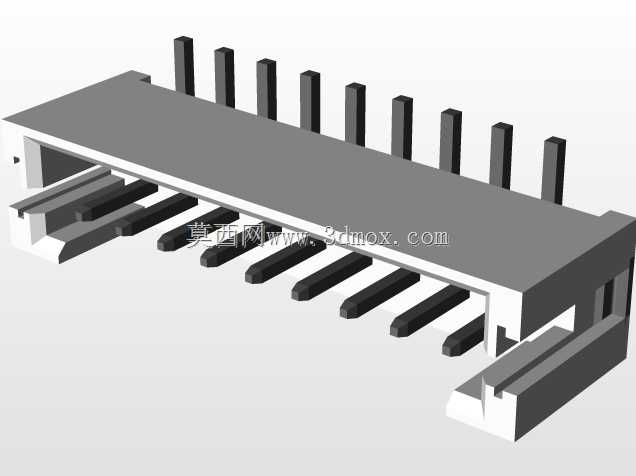

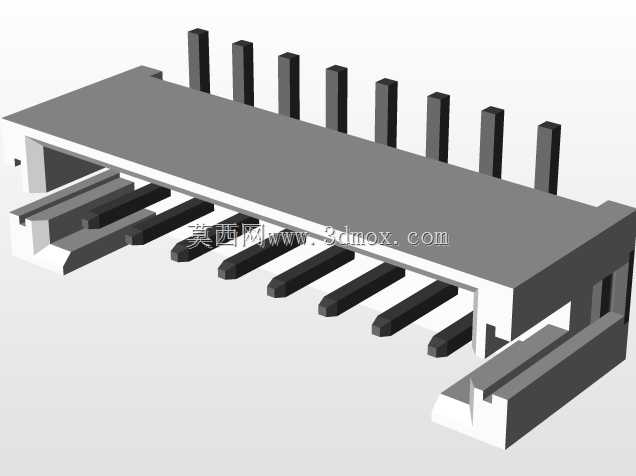

2mm间距卧式弯针板对板连接接头结构

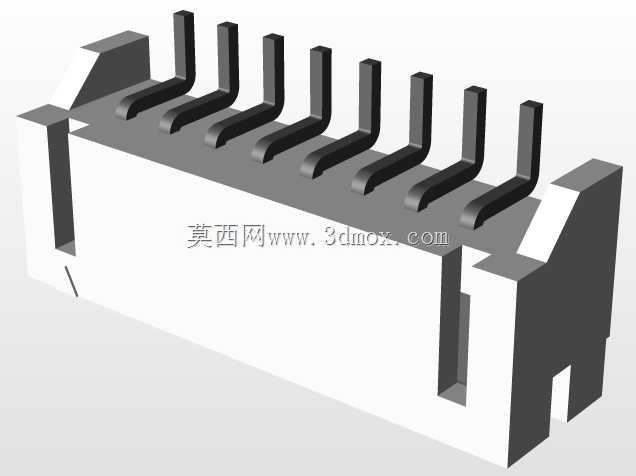

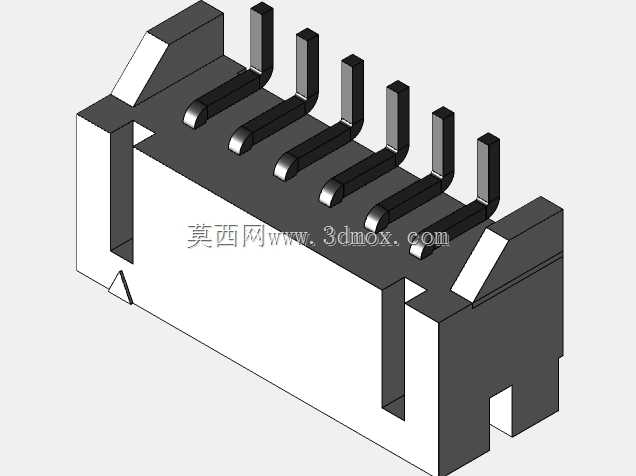

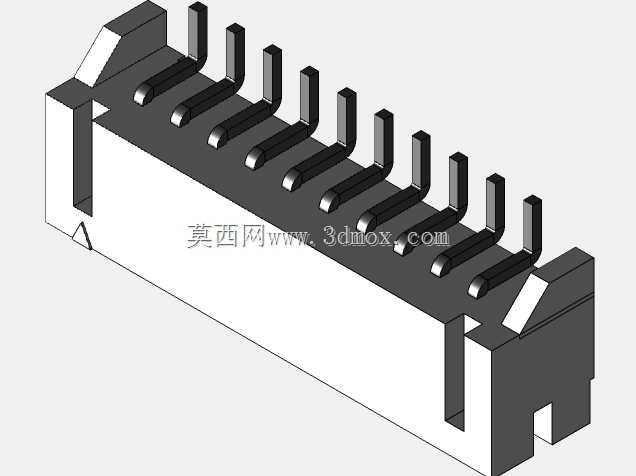

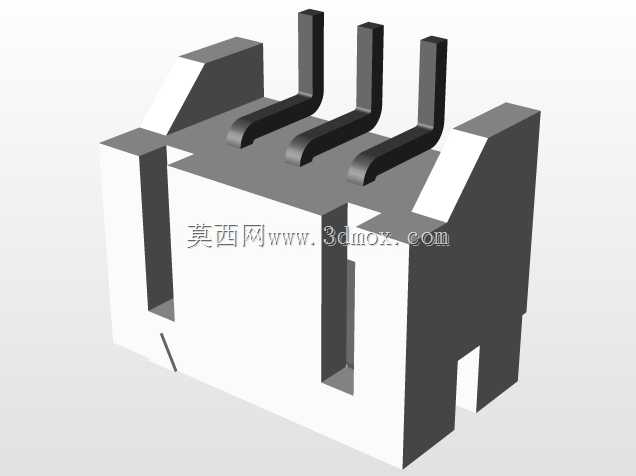

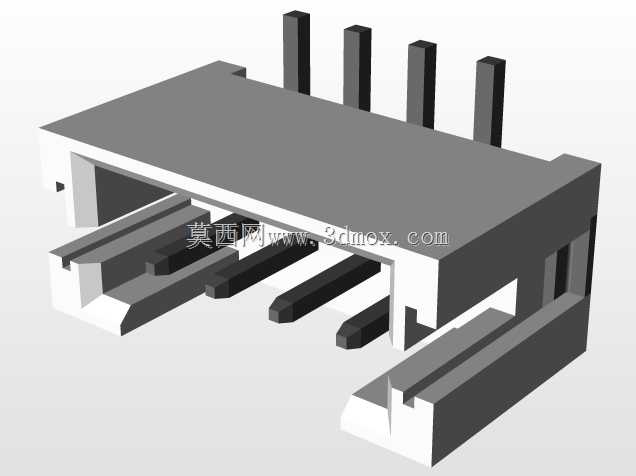

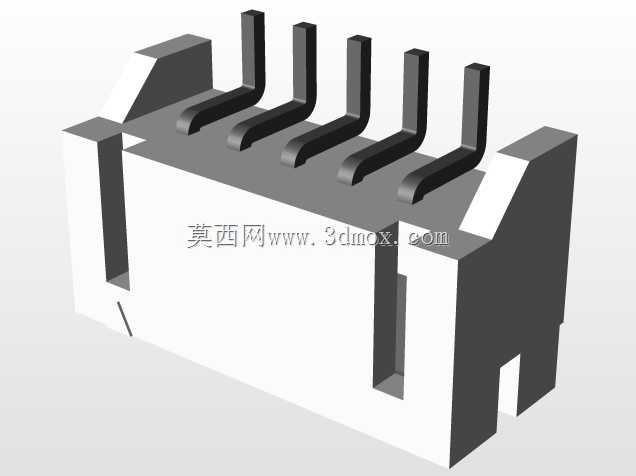

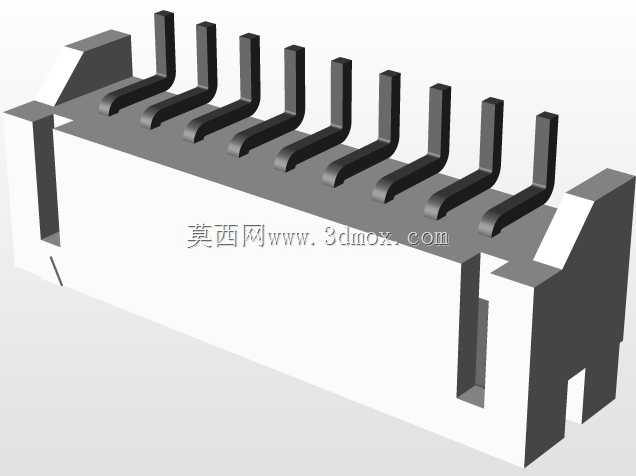

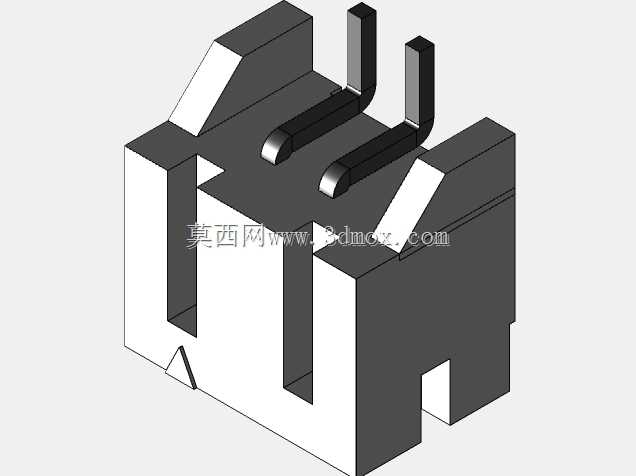

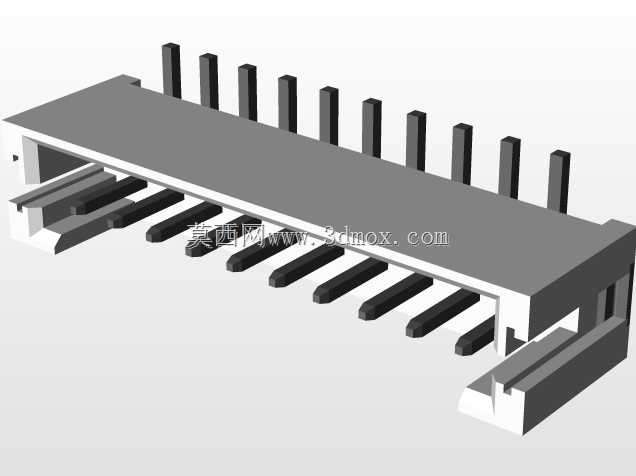

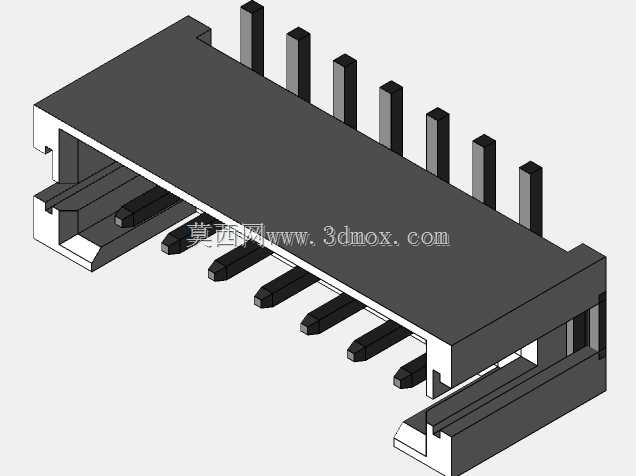

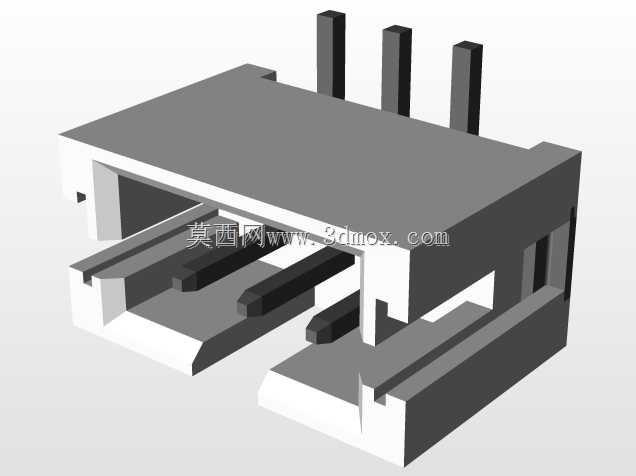

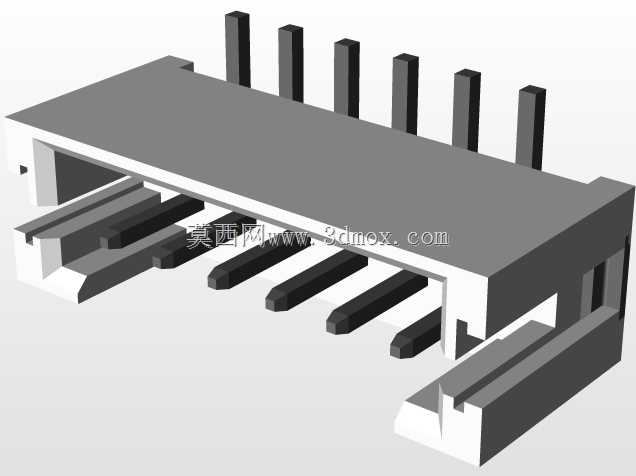

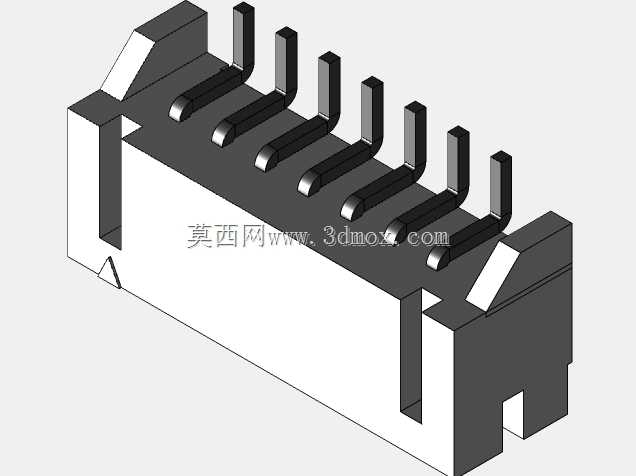

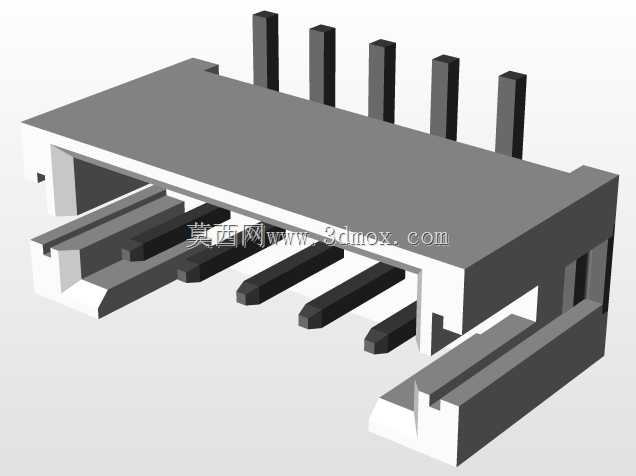

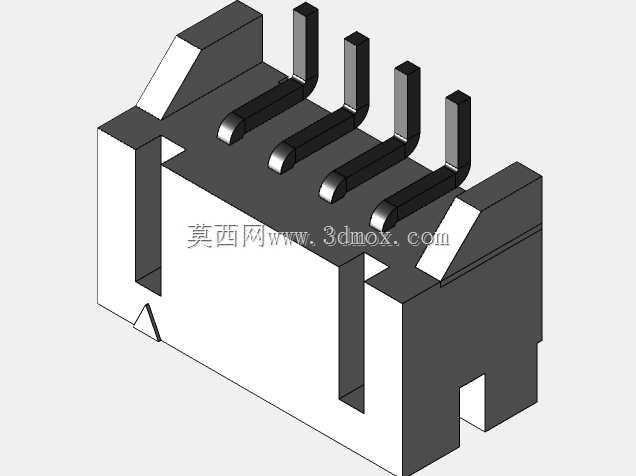

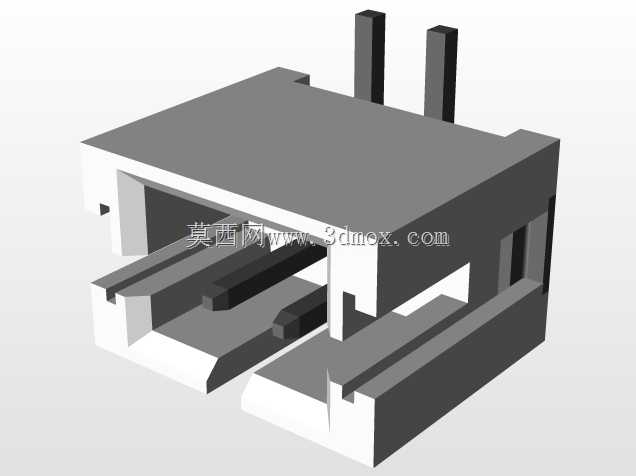

　　在消费电子、通讯终端设备的PCB板级互联场景中，板对板连接器是实现不同功能模块信号与小电流传输的核心基础部件，本次呈现的2mm间距弯针式连接接头，主要适配多层板堆叠、板侧平行互联的安装场景，常见于手持通讯终端、便携检测设备、小型工控板卡的内部连接环节。这类接头的核心作用是在两块平行排布的印制电路板之间建立稳定的电气连接通路，替代传统飞线焊接的工艺方案，大幅提升批量组装的效率，同时降低手工焊接带来的虚焊、连焊风险，保障信号传输的一致性。从结构设计层面来看，该接头采用卧式侧插的安装形式，弯针引脚的弯折角度经过精准校核，引脚伸出端的长度匹配常规1.6mm板厚的通孔焊接工艺要求，焊盘位置的引脚做了局部加粗处理，

　　既可以提升焊接后的机械拉扯强度，也能在波峰焊过程中增加焊料的附着面积，减少冷焊缺陷。接头主体的绝缘基座采用耐高温工程塑料材质，基座两侧设计了带导向斜角的定位凸台，在与对接端插头配合时，能够先通过凸台完成粗定位，避免插装过程中引脚错位弯折，基座底部的定位柱与PCB板上的定位孔过盈配合，在过炉焊接前可以直接将接头预固定在板面上，无需额外治具压合即可完成贴片前的定位工序。引脚部分采用铜合金基材，表面做镀镍镀金处理，接触区域的镀金层厚度满足至少10次插拔循环的接触电阻要求，不会因为多次拆装维护出现接触氧化导致的信号衰减问题，引脚的排布严格遵循2mm的中心间距，相邻引脚之间的绝缘基座做了加高隔栏设计，能够有效避免相邻引脚之间的焊锡桥连，

　　同时提升引脚间的绝缘耐压性能，满足常规低压数字信号传输的安规要求。从安装边界尺寸来看，该接头的整体高度控制在5mm以内，适配设备内部紧凑的堆叠空间，不会因为接头高度过高占用额外的板上空间，接头的总长度根据引脚数量对应排布，两端的固定凸台超出最外侧引脚1.2mm，为PCB布线预留了足够的安全距离，避免走线距离焊盘过近导致的生产加工短路问题。在实际选型应用中，这类弯针结构的接头相比直针立式接头，能够将两块平行板的互联方向从垂直堆叠转为侧部平行排布，特别适合内部空间呈狭长布局的手持类通讯设备，能够有效压缩设备的整体厚度，在结构堆叠设计阶段，工程师可以直接调用该三维模型进行板间间隙校核，模拟插装过程中的干涉情况，提前规避结构设计冲突，

　　不需要反复进行实物打样验证。接头的插拔力设计控制在单引脚0.3N的水平，整排接头的总插拔力既能够保证连接后不会因为日常使用的震动出现松脱，也不会因为插拔力过大导致维修拆卸时损坏PCB焊盘。绝缘基座的边缘做了0.2mm的圆角过渡处理，避免在自动化组装过程中尖锐边缘划伤吸嘴或者操作人员，基座表面的脱模斜度控制在1度以内，保证注塑成型后的尺寸精度，不会因为成型收缩导致引脚安装槽位错位。在信号传输性能层面，该接头的引脚阻抗经过匹配设计，能够满足最高1Gbps的数字信号传输要求，适配常规的USB、串口、低速总线等通讯信号的传输需求，不需要额外增加信号补偿电路即可稳定工作。对于结构设计人员来说，该模型完整还原了接头的所有安装特征、引脚尺寸、定位结构，在进行整机结构布局时，可以直接导入装配环境，核对接头与周边结构件的间隙，预留足够的插拔操作空间，同时可以根据接头的焊盘位置直接生成PCB封装库，减少封装绘制的出错概率。在生产组装环节，该接头的包装形式适配编带包装要求，能够直接配合SMT贴片机的自动吸嘴进行取料贴装，不需要特殊的定制吸嘴，适配现有量产线的生产工艺，不需要额外调整设备参数即可投入批量生产。
