2.5mm间距线对板连接器CI22结构设计

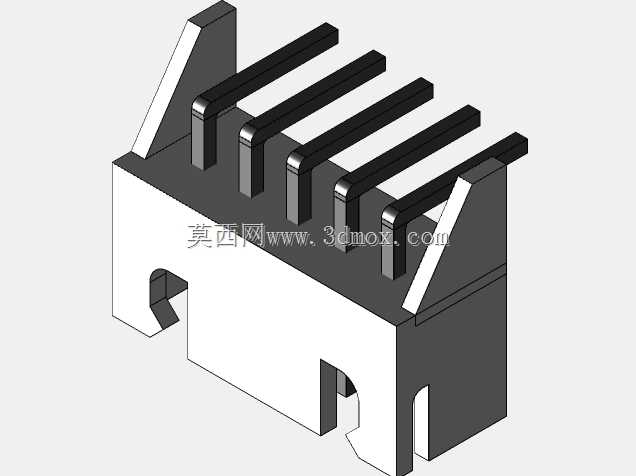

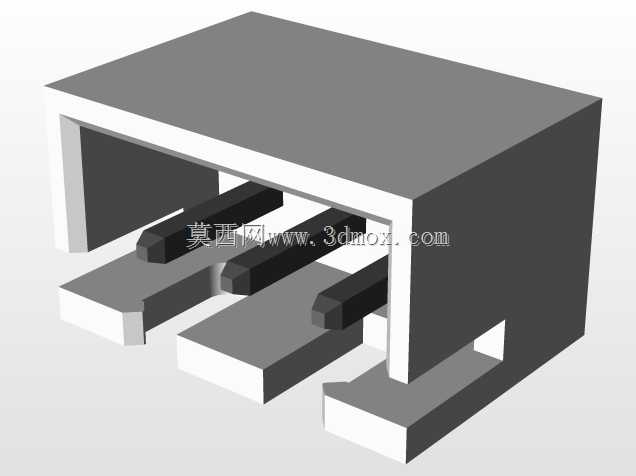

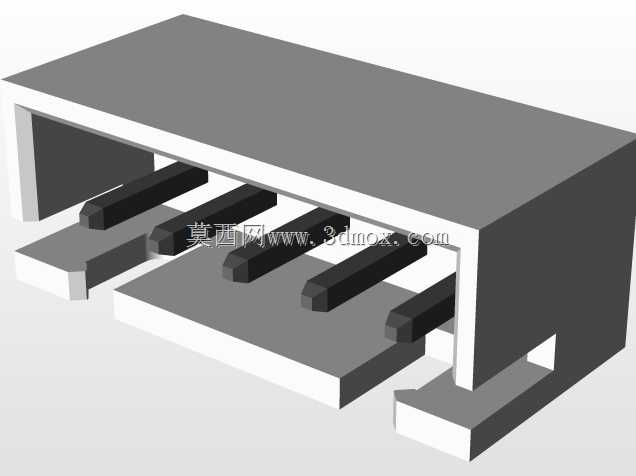

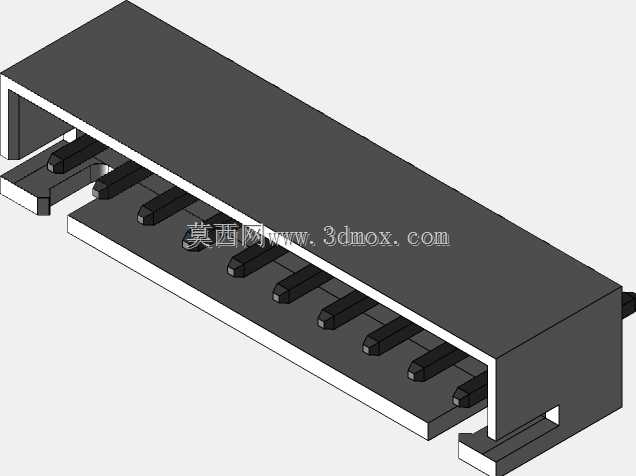

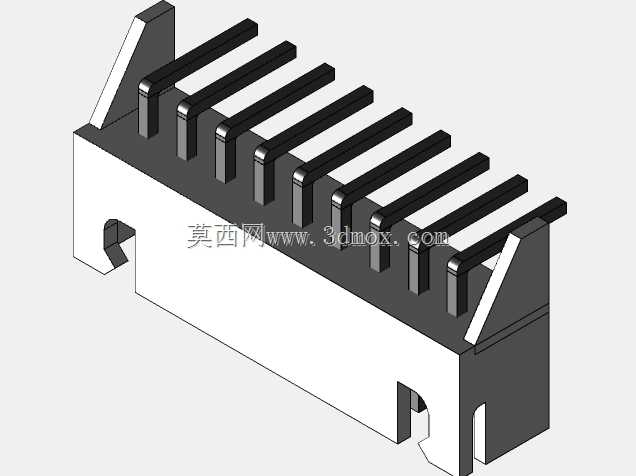

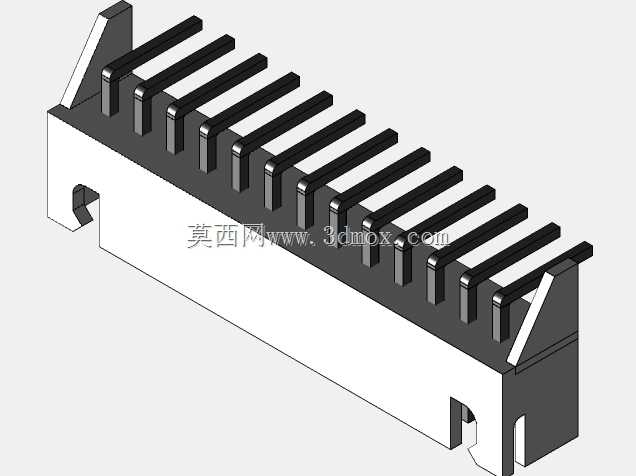

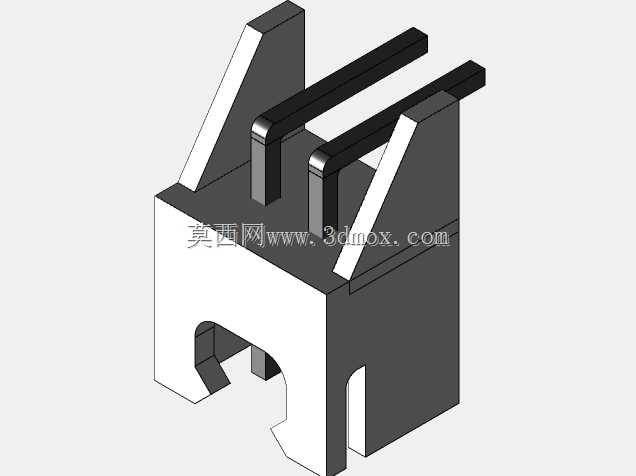

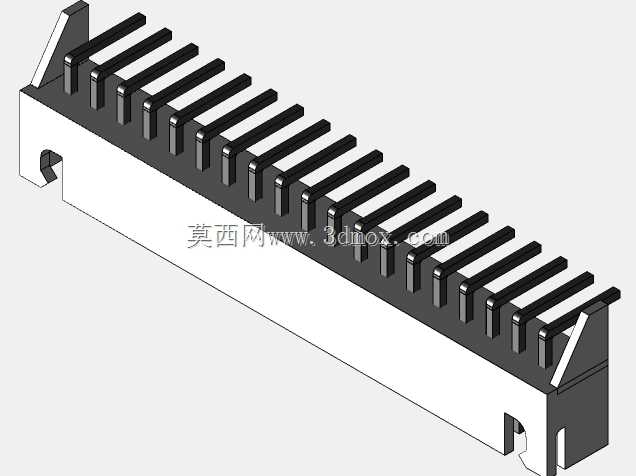

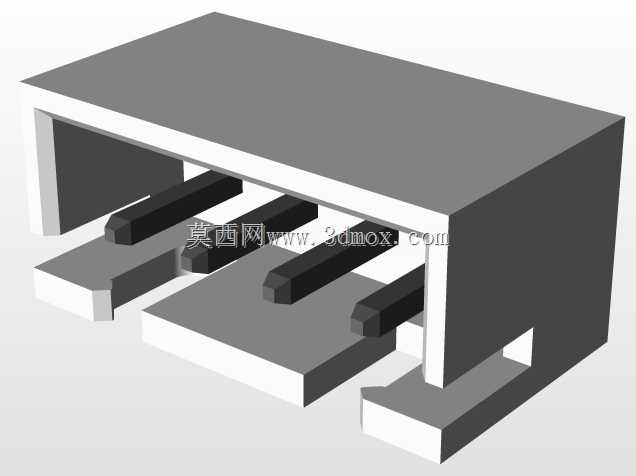

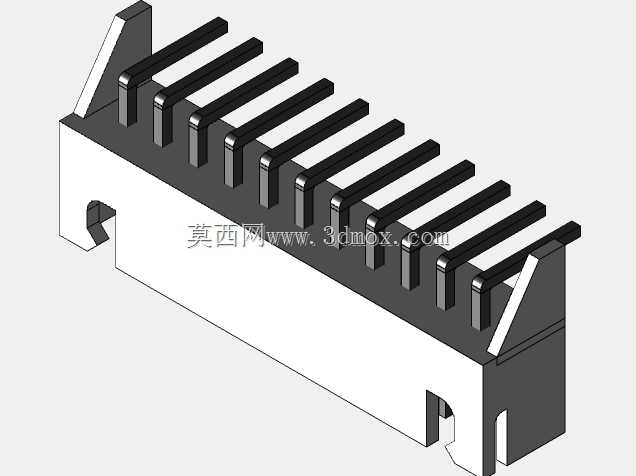

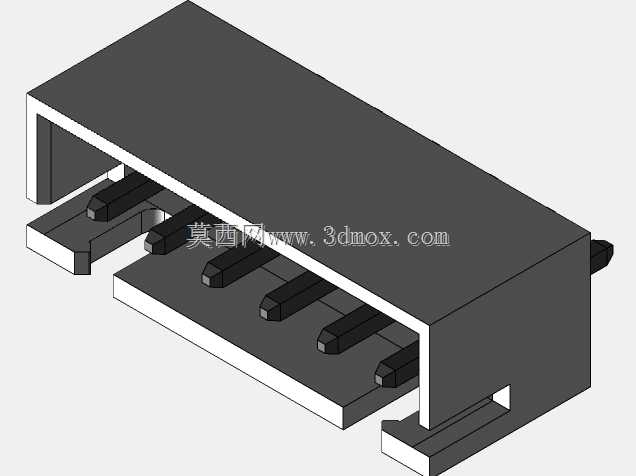

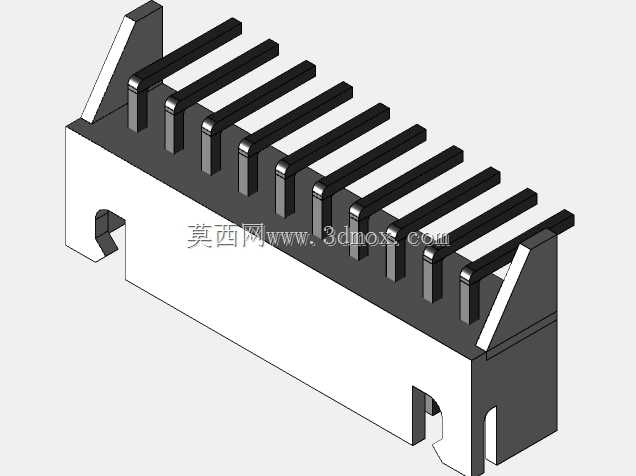

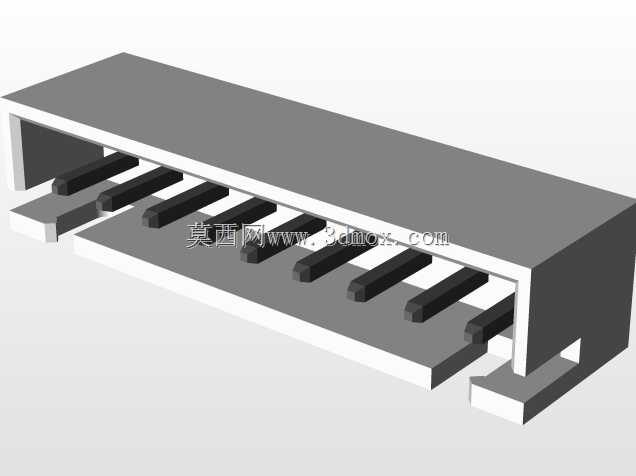

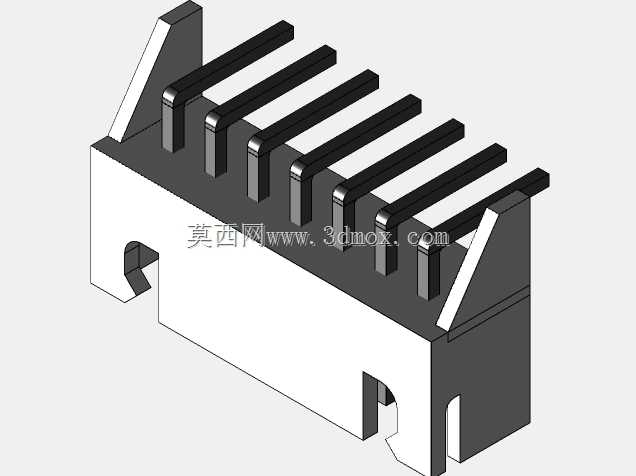

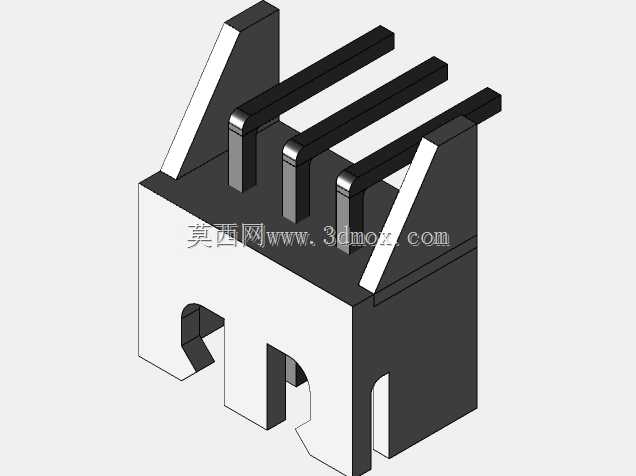

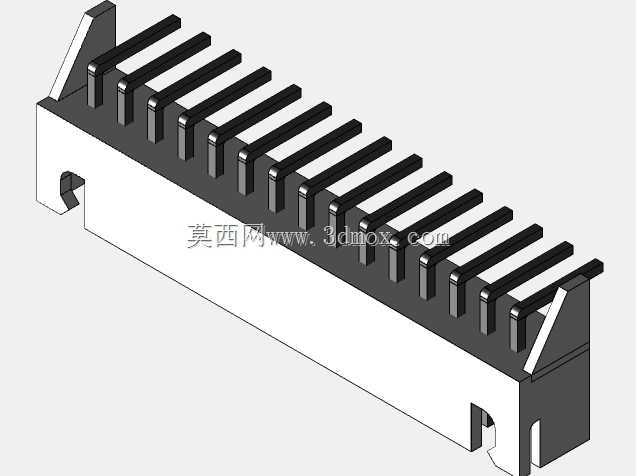

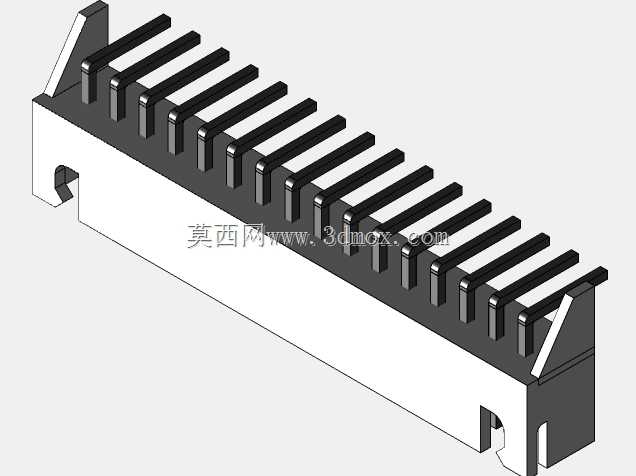

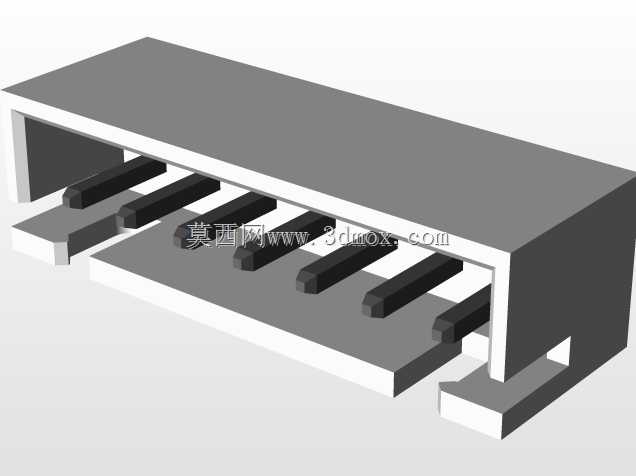

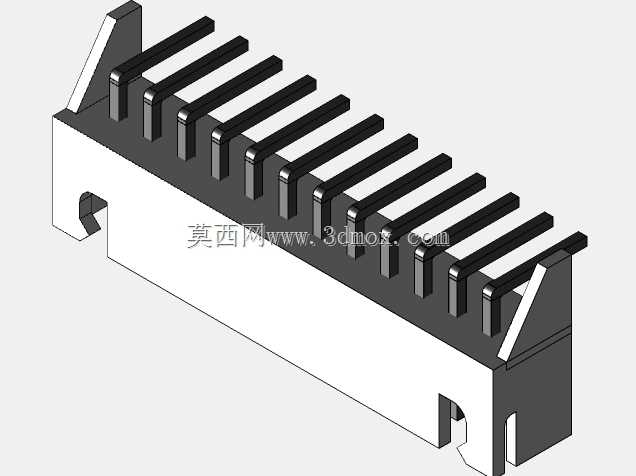

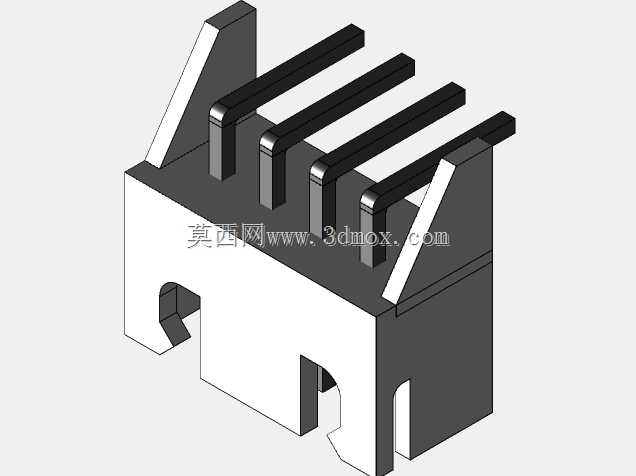

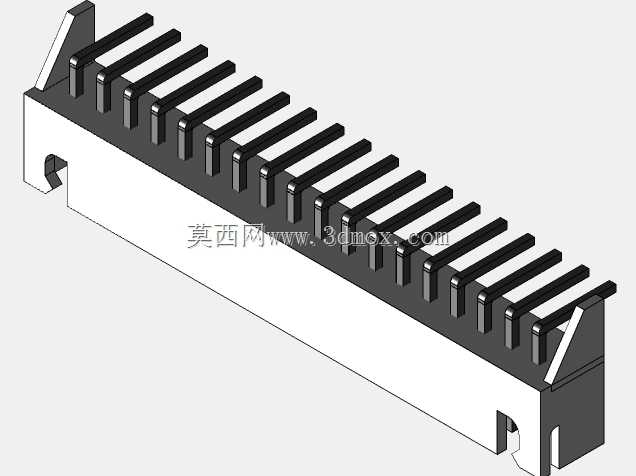

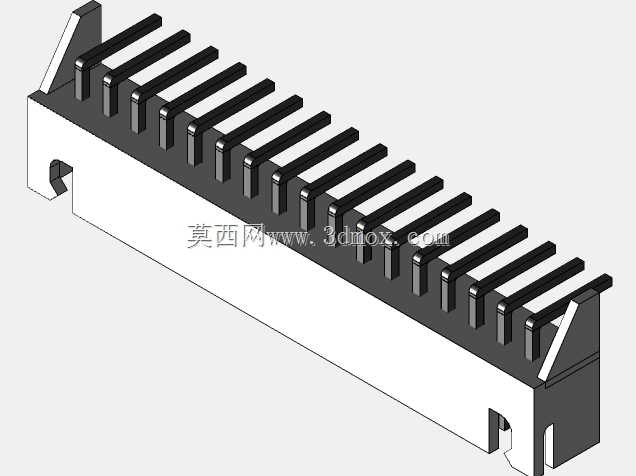

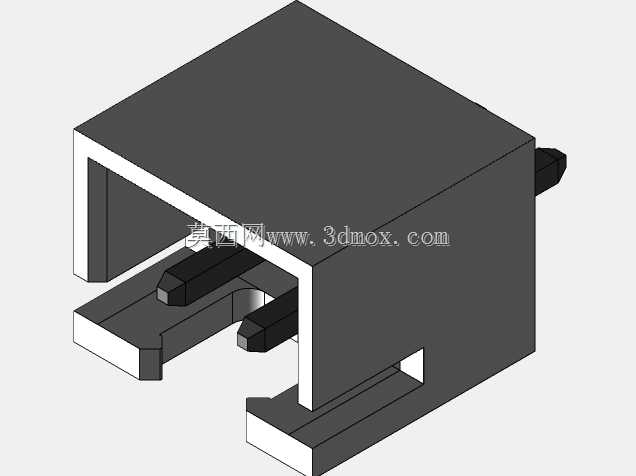

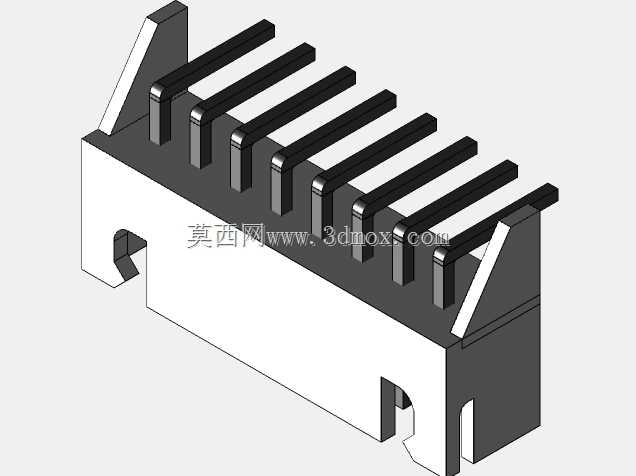

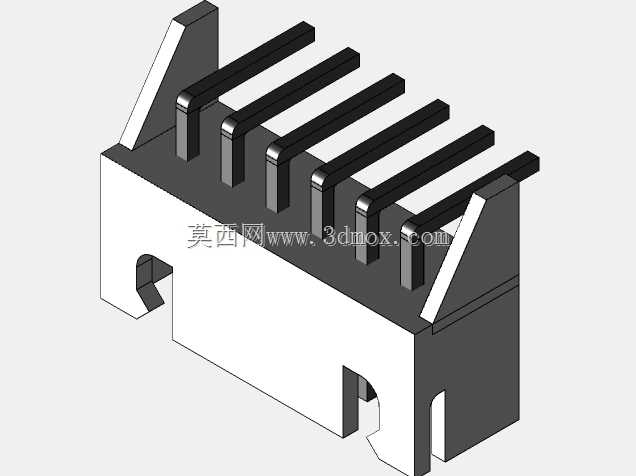

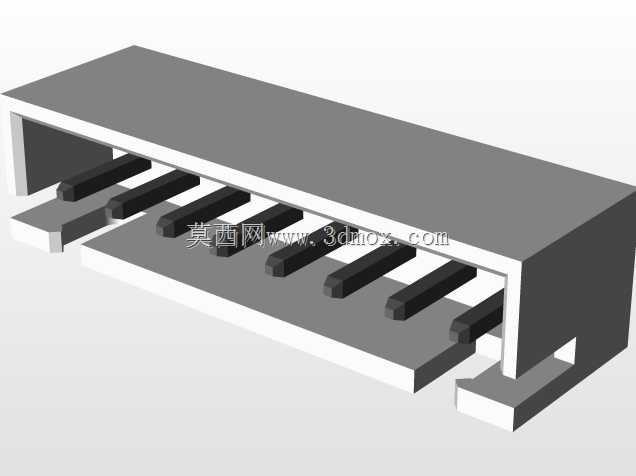

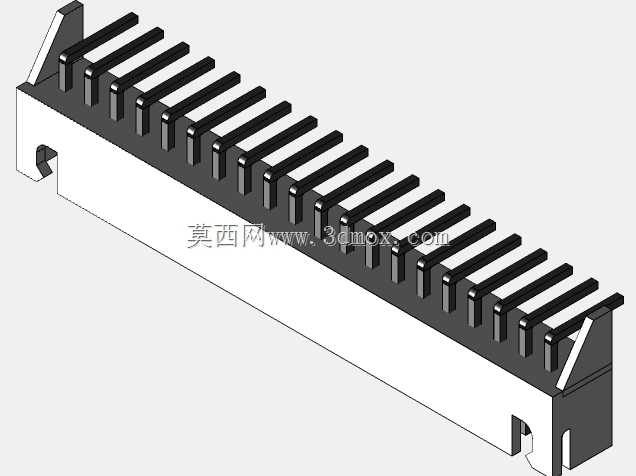

　　在消费电子、工业控制板卡、通讯终端设备的板间互联场景里，这类2.5mm间距的卧式贴片连接器是板对线信号传输的核心互联部件，区别于传统直插式接插件，该款CI22系列连接器采用卧式侧插结构，适配设备内部空间局促、走线需沿板平面排布的安装场景，常见于路由器主板、工业采集模块、小型通讯终端的内部信号转接位置，可实现2P到20P不同pin数的灵活选型，覆盖从电源传输到低速信号传输的多类互联需求。从结构设计逻辑来看，该连接器采用绝缘塑壳加冲压接触端子的经典结构，塑壳部分采用高温LCP材质注塑成型，可耐受回流焊过程中的260摄氏度高温，避免焊接过程中塑壳变形导致的端子偏位、共面度超差问题；塑壳侧壁设计有定位卡扣结构，

　　在贴片焊接前可通过卡扣与PCB板上的定位孔预固定，减少SMT贴装过程中的器件偏移风险，同时塑壳前端设计有防呆倒角，配套线束端插头插入时可避免反插导致的端子弯折、接触不良问题。接触端子采用磷青铜材质冲压成型，接触区域镀金处理以降低接触电阻、提升抗腐蚀能力，焊接引脚采用镀锡处理提升焊锡浸润性，端子在塑壳内部采用倒刺结构与塑壳过盈配合，避免插拔过程中端子被推出塑壳导致的连接失效；端子接触端采用弹性悬臂梁结构，设计插拔寿命可达500次以上，接触正压力控制在0.5N到1.2N区间，既保证接触可靠性，又避免插拔力过大导致的装配困难或塑壳开裂。从安装边界尺寸来看，该系列连接器的pin间距为2.5mm，单pin对应的塑壳宽度为2.5mm，

　　整体塑壳高度控制在5.0mm以内，卧式安装时器件突出PCB板表面的高度不超过5.2mm，适配薄型设备的内部堆叠要求；焊接引脚的共面度控制在0.1mm以内，满足SMT自动化贴装的工艺要求，引脚焊盘尺寸设计为1.2mm*2.0mm，既保证焊接强度，又避免相邻焊盘间距过小导致的连锡风险。在实际选型应用中，该款连接器可根据实际信号传输需求选择对应pin数规格，2P到6P规格多用于板上电源、低速开关信号的连接，8P到20P规格多用于并行数据信号、多通道传感信号的传输；设计PCB封装时需注意在连接器插拔方向预留至少8mm的操作空间，方便线束端插头的插拔操作，同时在塑壳定位卡扣对应的PCB位置需开设直径1.0mm的定位孔，

　　保证器件贴装时的定位精度。不同于立式贴片连接器，该款卧式连接器的受力方向平行于PCB板面，可避免设备受振动冲击时连接器受垂直板面的力导致的焊盘脱落问题，更适用于有一定振动要求的工业类通讯设备场景；塑壳尾部设计有端子防退结构，当线束插头插入时，端子悬臂梁的受力会传递到塑壳尾部的支撑结构上，避免长期使用后端子悬臂梁发生塑性变形导致的接触压力下降、接触电阻升高问题。在三维建模过程中，该模型完整还原了塑壳的倒角、卡扣、防呆结构，以及端子的接触臂、焊接引脚、倒刺固定结构，建模时对端子的弹性臂弧度做了精准还原，可直接用于设备结构设计时的干涉检查、装配模拟，也可用于SMT钢网设计、焊盘封装设计的参考依据；模型的安装基准面与PCB板面完全贴合，定位孔位置、引脚位置与实际器件尺寸完全一致，导入装配体后可直接匹配PCB封装位置，无需额外调整尺寸。
