夏普S202S12光电耦合器结构设计

　　在工业控制板卡、通讯终端设备、消费类电子的电路设计环节，光电耦合器是实现强弱电隔离、阻断信号回路干扰的核心无源器件，本次拆解还原的S202S12型号，是夏普旗下主打低压信号隔离场景的直插式光耦产品，日常选型中常被用于6s类通讯终端的接口防护、IO端口信号隔离回路中。从实际应用场景来看，这类直插封装的光耦大多部署在电路板的信号输入输出端口位置，一端连接外部通讯接口的信号引脚，另一端连接主控芯片的IO端口，通过内部光-电-光的信号转换路径，彻底切断外部浪涌、静电、共模干扰传入主控电路的路径，避免端口异常电压击穿核心主控芯片，在通讯设备的接口防护、工业PLC的数字量输入模块、开关电源的反馈回路中都有大量同结构产品的应用。

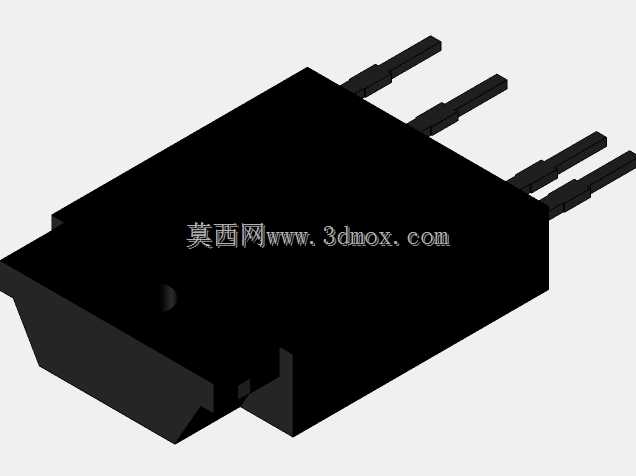

　　从产品功能特性来看，该型号光耦采用四引脚直插封装结构，内部集成红外发光二极管与光敏三极管接收单元，输入端通过电流驱动发光管发出固定波长红外光，输出端的光敏接收管受光照射后导通实现信号传递，输入输出端之间通过透明绝缘树脂填充实现电气隔离，常规隔离电压可达到数千伏级别，完全满足消费类电子、通讯终端的端口隔离耐压要求。在三维建模的设计思路上，首先要还原器件的实际安装边界：主体塑封外壳采用黑色阻燃环氧树脂材质，整体为长方体块状结构，外壳表面做哑光磨砂处理，建模时需要准确还原塑封体的拔模斜度，实际生产中塑封外壳存在1°左右的拔模角度，边缘位置做0.2mm的圆角过渡，避免生产过程中出现应力开裂的问题。四个引脚从塑封体同一侧伸出，引脚采用铜质基材表面镀锡处理，引脚截面为矩形，每个引脚的宽度、厚度、引脚间距都严格遵循行业通用的直插元件封装标准，引脚伸出塑封体的长度需要匹配波峰焊的工艺要求，过长会导致焊接后引脚剪切工序的工作量增加，过短则容易出现虚焊、透锡不良的焊接缺陷，建模时引脚根部需要做微小的圆弧过渡，模拟实际生产中引脚与塑封体结合位置的包胶结构，避免引脚受力后从塑封体中脱落。外形尺寸方面，该型号塑封主体的长度、宽度、高度都符合行业同规格四引脚光耦的通用尺寸，引脚间距为标准的2.54mm间距，可直接适配通用PCB板的孔位设计，安装时不需要额外定制开孔，可直接与市面上通用的IC插座、直插元件焊盘匹配，降低电路板设计的适配成本。

　　建模过程中需要注意塑封体内部的结构避让，虽然外部模型不需要还原内部的发光管与接收管芯片，但需要预留出内部芯片的安装空间，塑封体的壁厚控制在0.8mm-1mm区间，既可以保证外壳的结构强度，避免注塑过程中出现缩水、缺胶的缺陷，也不会因为壁厚过大导致整体尺寸超差。引脚的成型角度需要准确还原，实际生产中引脚从塑封体伸出后先保持水平延伸一小段距离，再向下弯折90度形成焊接引脚，弯折位置做圆弧过渡，避免引脚反复弯折后出现断裂的问题，弯折后的引脚共面度需要控制在0.1mm以内，保证焊接时所有引脚都能与PCB焊盘充分接触，减少虚焊概率。在实际选型装配过程中，这类直插光耦的安装方向需要明确标识，建模时在塑封体表面预留出型号标识、极性标识的印刷区域，

　　标识位置位于塑封体顶面的中心区域，采用激光印刷工艺，字体清晰耐磨，方便生产过程中的人工插件、AOI光学检测环节识别器件方向，避免插反导致电路功能失效。不同于贴片封装的光耦，这类直插封装的产品在波峰焊过程中需要承受更高的温度冲击，建模时还原的塑封体材质耐温参数需要匹配260℃、10秒的波峰焊温度要求，不会出现高温下塑封体变形、引脚脱落的问题。在通讯终端设备的结构设计中，这类器件的布局位置需要远离板上的发热元件，比如功率电感、电源管理芯片等，避免长期高温工作加速内部发光管的光衰，延长器件的整体使用寿命，建模时准确还原的外形尺寸也可以帮助结构工程师在做PCB布局时提前预留器件的安装空间，避免与周边的结构件、散热片、接插件出现装配干涉。
