手动法兰连接直通式截止阀结构

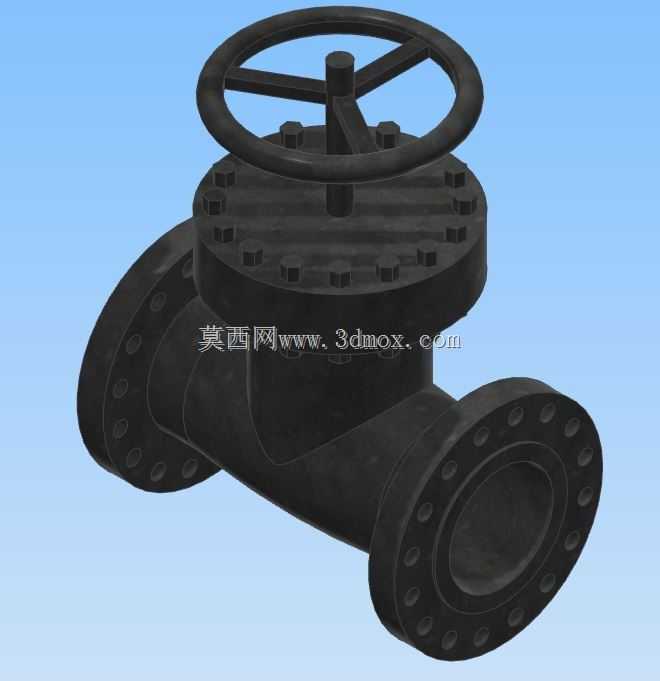

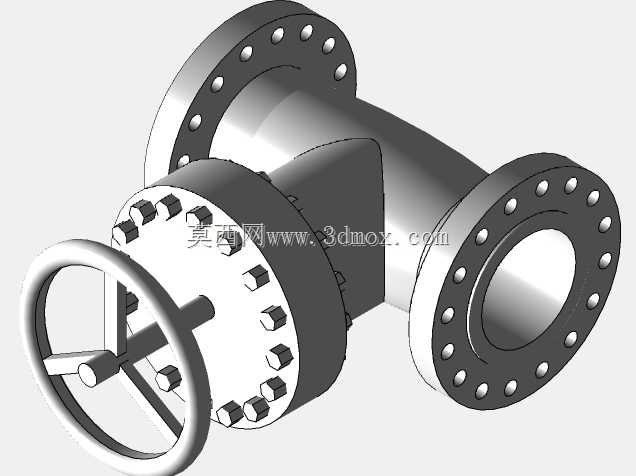

　　这款手动法兰截止阀的三维结构，完全围绕工业管路系统的截断控制需求搭建，日常在石化输送管线、市政供水干管、工业循环水系统、蒸汽供热管网里都能见到同结构产品的身影，核心作用就是在管路检修、支路切换、故障隔离时，完全截断管内介质的流通路径，相比闸阀它的密封面受介质冲蚀磨损更小，调节区间的线性度更优，适合需要频繁启闭或者带一定节流需求的管段使用。从结构设计逻辑来看，整体采用直通式阀体流道，介质从一侧法兰进入后，沿阀座中心垂直向上顶开阀瓣完成流通，关闭时手轮带动阀杆旋转下压，让阀瓣密封面与阀座密封面完全贴合实现截断，这种结构的阀瓣行程较短，启闭过程的操作力矩比同口径闸阀更低，手轮采用轮辐式结构，三幅支撑的设计既保证了手动操作时的握持空间，

　　又能在满足强度要求的前提下降低整体自重，手轮中心的阀杆配合处做了加厚凸台，避免长期操作导致的配合面磨损松旷。阀体两端的法兰连接结构完全匹配公称压力10公斤级的管路安装标准，法兰端面上的螺栓孔沿圆周均匀排布，安装时可以和同压力等级的管路法兰、设备法兰直接配对，不需要额外加工转换接头，法兰密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，安装时只要按对角线顺序分次拧紧螺栓，就能保证密封面的压紧力均匀，避免介质泄漏。阀盖部分采用螺栓压紧式连接，和阀体上法兰的螺栓孔一一对应，中间的密封垫片可以根据输送介质的特性更换不同材质，比如走水用橡胶石棉垫，走高温蒸汽用金属缠绕垫，走腐蚀性介质用聚四氟乙烯垫，

　　这种分体式阀盖设计也方便后期检修时更换内部阀瓣、阀杆密封填料，不需要整体切割阀体就能完成内部易损件的更换。阀杆部分采用明杆结构设计，启闭过程中阀杆会随手轮旋转上下升降，操作人员可以直接通过阀杆露出的高度判断阀门的启闭状态，避免误操作，阀杆穿过阀盖的位置设置了填料函结构，可以填充盘根类密封填料，通过填料压盖的螺栓调节压紧力，杜绝介质沿阀杆间隙向外泄漏。从安装边界来看，这款阀门的整体结构长度符合常用管路阀门的安装尺寸规范，手轮的顶部高度、两侧法兰的外圆尺寸都预留了足够的操作空间，安装时不需要额外扩大管廊的安装间距，手轮的操作方向可以根据现场安装空间调整，只要保证手轮旋转范围内没有管线、结构件遮挡，就能正常完成启闭操作。

　　建模过程中对所有配合面都做了公差匹配，比如阀杆和阀盖的配合间隙、阀瓣和阀座的密封面贴合度、法兰螺栓孔的位置度都按照实际加工精度做了还原，不管是用来做管路系统的装配干涉检查，还是做阀门的结构受力仿真，都能直接调用模型完成相关验证，不需要再对结构做额外的修正。实际选型使用时，这种结构的截止阀要注意介质流向，必须遵循低进高出的安装原则，也就是介质从阀瓣下方进入、上方流出，这样在阀门关闭时，介质压力作用在阀瓣下方，填料函位置不承受介质压力，可以延长填料的使用寿命，同时启闭时的操作力矩也更稳定，不会出现阀瓣被介质压力顶紧导致无法开启的情况。
