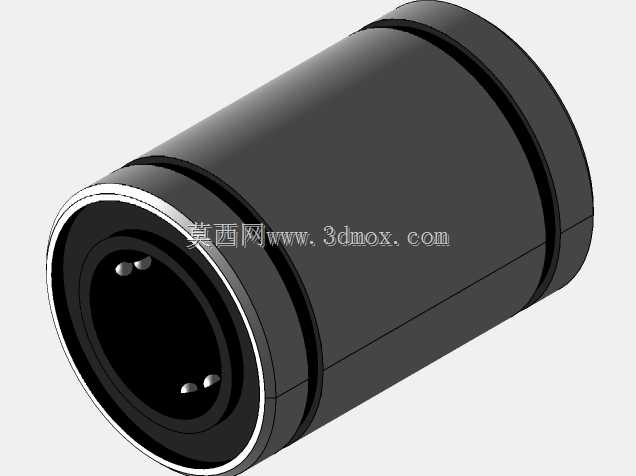

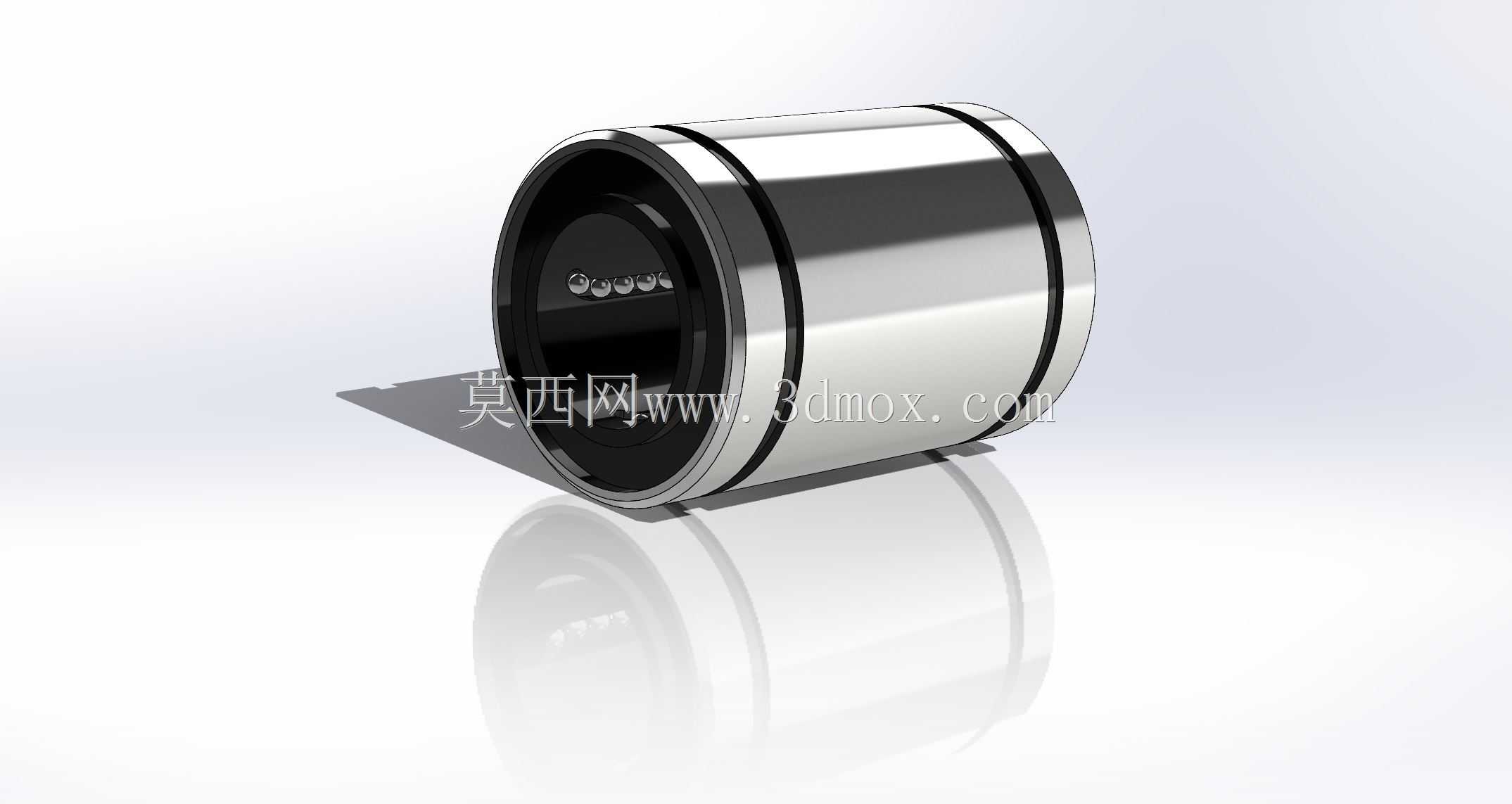

12mm内径开口式直线运动轴承结构

　　做非标自动化设备设计的工程师，大概率都绕不开直线轴承这类基础传动件，这次拆解的这款12mm内径的直线运动轴承，是直线传动系统里应用面极广的标准件，从桌面级3D打印机的光轴运动副，到小型点胶机、焊锡机的往复滑台，再到包装设备的料仓推拉机构、检测设备的探针位移模组，但凡需要低阻力直线往复运动、对径向承载有一定要求的紧凑安装场景，都能见到这类轴承的身影。

　　不同于深沟球轴承承担旋转载荷的设计逻辑，这类直线轴承的核心功能是为配套的圆柱光轴提供顺滑的直线运动导向，同时承担运动过程中的径向载荷，它的内部采用多列循环钢球排布，钢球在保持架的轨道内做循环滚动，将传统滑动摩擦的阻力大幅降低，同等载荷下的运动阻力仅为铜套滑动结构的十分之一左右，能有效降低驱动端的动力损耗，不管是用气缸直驱还是伺服电机配丝杆驱动，都能减少不必要的动力冗余。

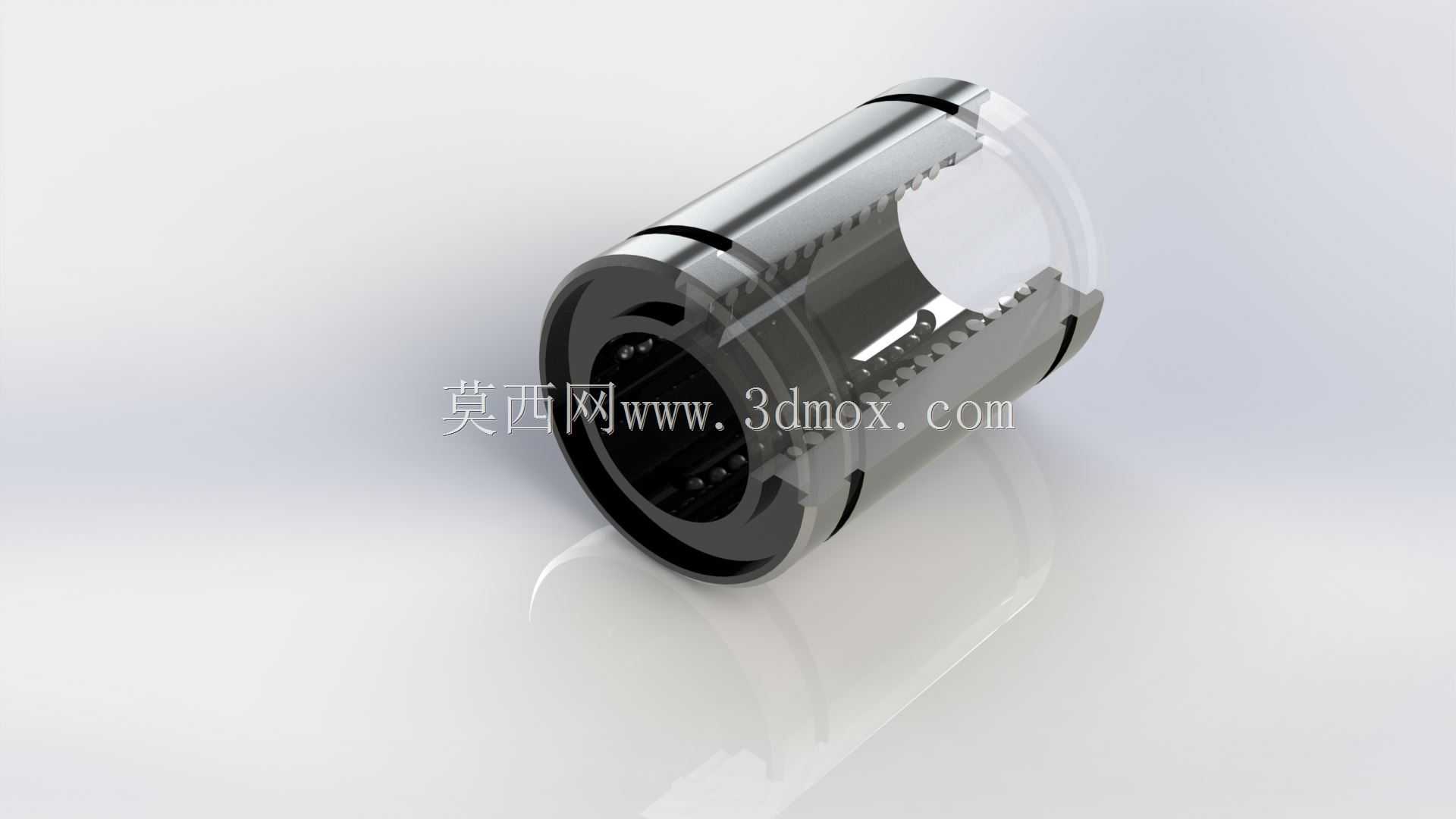

　　从结构设计来看，这款轴承采用了开口式的外圈结构，这种设计不是为了省材料，而是专门应对需要调整轴承与光轴配合间隙的场景——很多长行程传动机构里，光轴的安装平行度难免存在细微误差，或者设备长期运行后钢球与滚道出现磨损产生间隙，开口结构配合支座上的锁紧螺钉，就能微调轴承的内孔抱紧程度，消除运动过程中的卡顿与间隙，保证运动精度的稳定性。轴承两端自带密封挡圈，能阻挡车间环境里的粉尘、切削碎屑进入内部滚道，避免钢球和滚道出现磨粒磨损，延长部件的实际使用寿命，保持架采用的是低摩擦工程材质，既能对钢球做精准的等距分隔，避免钢球之间互相摩擦产生阻力，也能在高速往复运动时降低钢球碰撞产生的噪音。

　　在安装边界上，这款轴承的公称内径为12mm，适配标准公差的h6级12mm直径圆柱光轴，安装时需要注意配合的光轴表面硬度要达到HRC60以上，表面粗糙度控制在Ra0.8以下，不然会加速滚道磨损，缩短轴承使用寿命。轴承的外径与长度遵循行业通用的标准尺寸，能直接匹配市面上同规格的直线轴承支座、箱式滑块单元，不需要做额外的非标加工，设备维护更换时可以直接替换同型号标准件，降低备件的储备成本。

　　实际选型应用时，要注意这类轴承不适合承担过大的扭矩与偏载，所有载荷的方向要尽量沿着光轴的径向垂直方向，如果机构存在较大的倾覆力矩，就需要成对安装轴承或者选用带法兰的加长型型号，避免局部应力集中导致钢球卡滞或者滚道压痕。在日常的设备维护中，只需要定期在轴承的注油口添加锂基润滑脂，就能保证钢球滚道的润滑状态，不需要做复杂的拆解保养。很多刚入行的设计师容易在选型时忽略轴承的额定动载荷参数，在高频往复运动的工况下选了普通载荷等级的型号，导致轴承提前失效，实际上这类12mm内径的直线轴承，额定动载荷在几百牛级别，适合小型轻载的运动机构，如果是载荷更大的场景，就需要选用更长尺寸的型号或者滚柱式直线导轨结构。

　　从建模的角度来说，绘制这款轴承的三维模型时，要重点还原内部钢球的循环轨道结构、保持架的卡槽位置、外圈开口的尺寸精度，还有两端密封槽的安装尺寸，这些细节如果建模时出现偏差，后续做装配模拟的时候就会出现干涉问题，导出工程图时也无法给加工或者采购提供准确的尺寸参考。建模时可以先绘制外圈的回转体轮廓，切割出开口与钢球的滚道，再阵列排布钢球与保持架结构，最后装配两端的密封挡圈，还原真实的装配关系，这样的模型在做设备整体装配时，才能准确模拟轴承与光轴、支座的配合状态，提前发现安装干涉、尺寸不匹配的问题，减少实际加工装配时的出错概率。
