28BYJ-48型5V单极步进电机结构设计

　　在小型自动化执行机构的设计选型中，这类5V单极步进电机的应用覆盖了极多民用与小型工业场景，从智能家电的风门控制、小型云台的角度调节，到桌面CNC的进给驱动、教学实验平台的传动执行，都能见到这类减速步进结构的身影。不同于常规的两相混合式步进电机，这款单极结构的步进电机自带减速齿轮组，输出轴的扭矩经过减速比放大后，能够在低电压供电下驱动小负载完成精准的角度步进动作，不需要额外搭配外置减速箱，极大压缩了整套执行机构的安装空间。

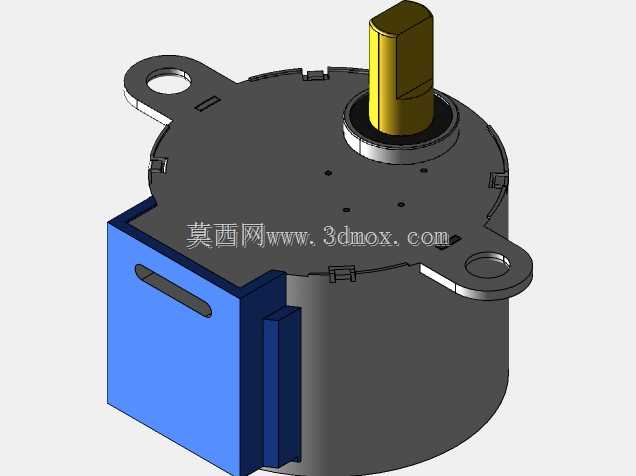

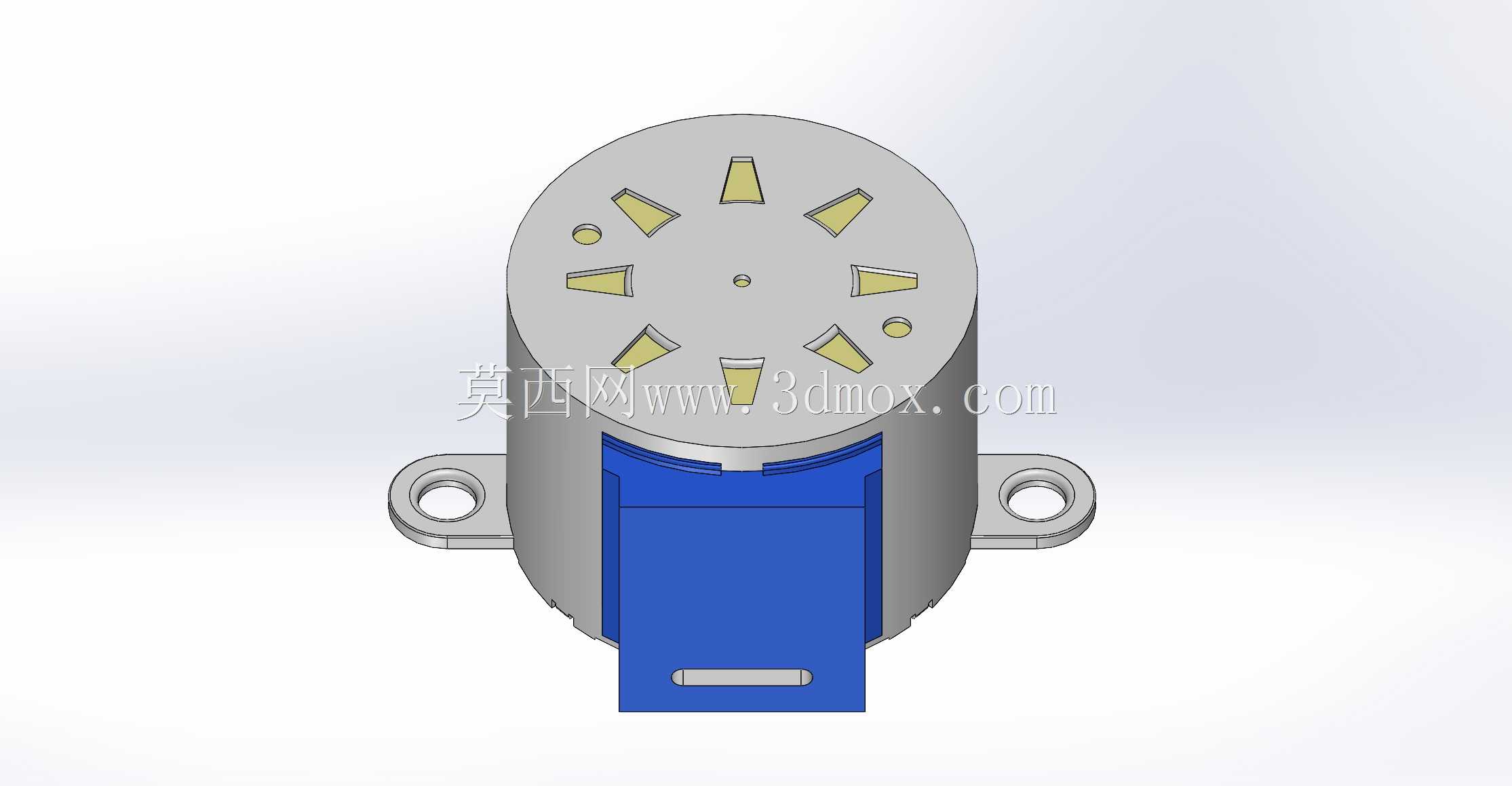

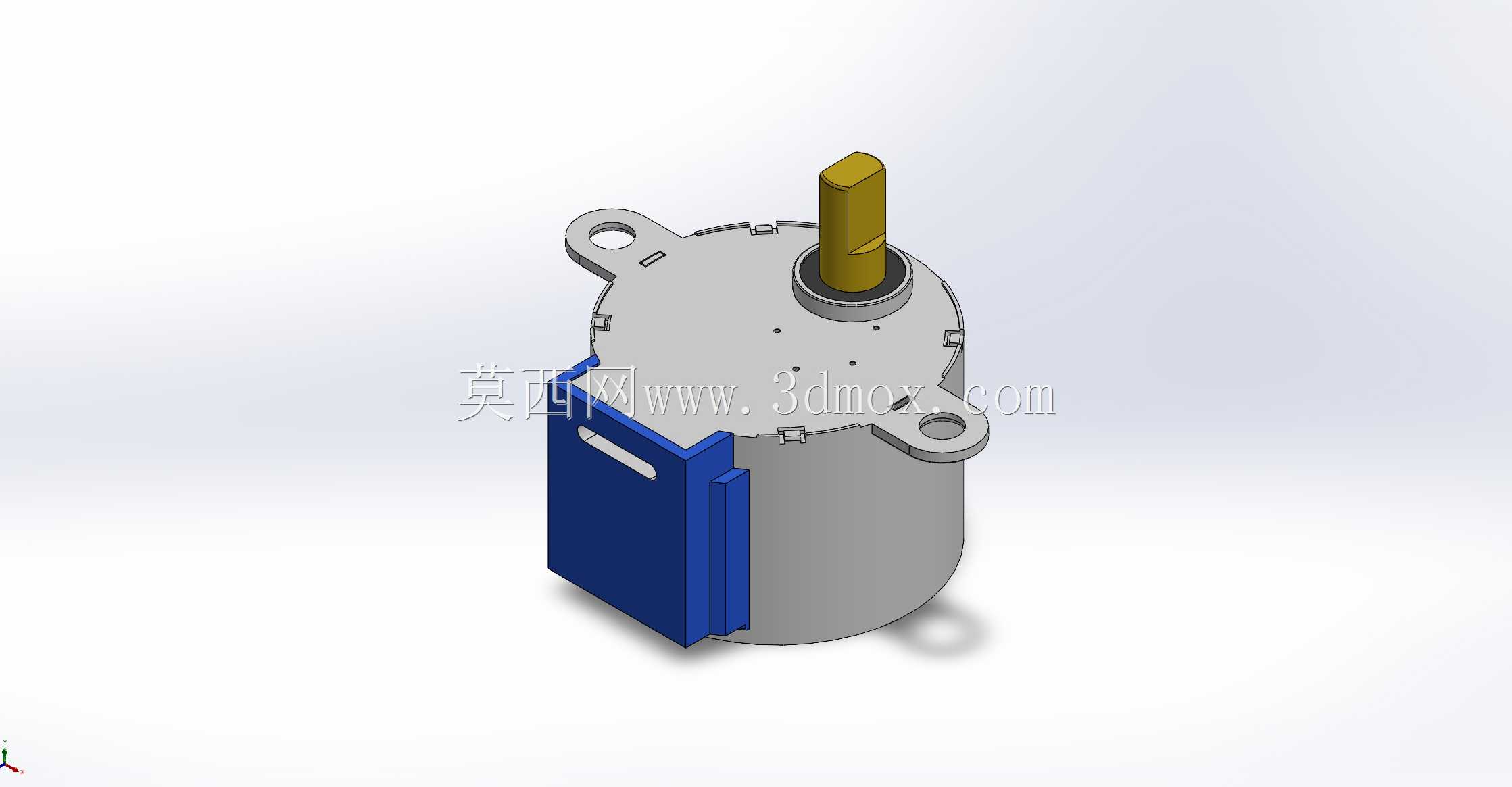

　　从结构设计的角度来看，这款电机的主体采用圆柱形机壳设计，顶部伸出的D型截面输出轴能够直接和带D型孔的传动件配合，避免传动过程中出现轴孔打滑的问题，输出轴根部的轴承位做了台阶限位，保证轴系转动时的同轴度，减少径向窜动。机壳侧面延伸出的两个带安装孔的固定耳，是整套结构的安装基准，两个安装孔的中心距、孔径大小都做了标准化设计，能够直接适配市面上绝大多数通用安装支架，不需要额外做安装位的二次加工。机壳侧方挂载的蓝色线圈驱动部分，和主定子结构做了一体化封装，既能够保护内部的线圈绕组不受外界粉尘、潮气的侵蚀，也简化了外部接线的布局，用户只需要引出对应的控制接线就可以完成驱动连接。

　　做三维建模的时候，首先要确认的就是安装边界的尺寸公差：固定耳的安装孔中心到电机主体轴线的距离、输出轴伸出机壳端面的长度、电机主体的外径与总高度，这些尺寸直接决定了整套机构在装配时会不会出现干涉问题。很多新手建模的时候容易忽略减速箱部分的内部齿轮啮合间隙，实际上这类自带减速的步进电机，输出轴的回程间隙是选型时必须考虑的参数，建模时要在输出轴和负载连接件的配合处预留适当的公差补偿，避免装配后出现卡滞或者角度误差超标的问题。

　　实际应用中，这款5V供电的单极步进电机不需要高电压驱动，直接用常规的USB供电或者单片机IO口搭配驱动板就可以控制，非常适合低功耗的小型设备使用。单极线圈的驱动逻辑相对简单，不需要复杂的电流控制算法，通过四相八拍的驱动方式就可以实现更小的步进角度，配合自带的减速齿轮组，最终输出的步进角度可以达到极小的分辨率，完全能够满足空调摆叶、智能门锁锁舌驱动、小型摄像头云台转动这类对位置精度有要求，但负载扭矩不大的场景需求。

　　建模过程中，机壳表面的散热筋、固定耳的倒角、输出轴的防锈镀层这些细节都做了还原，不是单纯的拉伸圆柱堆砌：固定耳的安装孔做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出安装面影响电机的贴合安装；线圈部分的封装外壳做了卡扣结构和主壳体卡合，还原了实际生产中的装配逻辑，不是简单的布尔合并；输出轴顶端的倒角做了工艺还原，方便装配时快速插入传动件的孔位，避免硬敲导致轴端变形。

　　在做设备布局的时候，要注意电机出线端的方向预留足够的走线空间，不要让线材过度弯折靠近输出轴的转动区域，避免长期运行中线材被转动部件磨损。这类电机的输出轴不能承受过大的径向载荷，所以在搭配同步轮、齿轮这类传动件的时候，要尽量让传动件靠近轴承位安装，减少轴的悬臂长度，避免长期负载下轴出现弯曲变形，影响转动精度和使用寿命。对于需要正反转频繁切换的应用场景，建模时还要考虑驱动板的安装位置，尽量靠近电机接线端，减少控制线的长度，降低信号干扰导致的失步问题。
