Nema23规格56mm机身步进电机结构

　　在中小型自动化设备的传动选型环节里，57机座也就是Nema23规格的步进电机一直是应用覆盖度极高的执行元件，从桌面级数控雕刻机的XYZ轴进给、小型皮带输送线的辊筒驱动，到点胶设备的位移平台传动、3D打印设备的运动轴动力输出，甚至是小型包装机械的送料机构、非标自动化工位的短距离精准移位，都能看到这类电机的身影。这类电机之所以能成为中端传动场景的首选，核心在于其扭矩输出区间刚好匹配大部分轻载到中载的直线、旋转传动需求，同时安装尺寸形成了行业通用的标准化规范，不需要额外做复杂的安装适配，能大幅缩短设备的设计、装配周期。

　　从功能特性来看，这款Nema23步进电机的保持扭矩为1Nm也就是10kgcm，这个扭矩参数刚好卡在伺服电机成本过高、20/28等小机座步进电机扭矩不足的中间区间，对于需要0.3-0.8Nm持续输出扭矩的传动场景，不需要额外加装减速机构就能直接驱动负载，能减少整套传动机构的零件数量，降低装配复杂度和后期维护成本。电机采用两相混合式步进的常规结构，后端预留的接线端采用直插式排针设计，匹配市面上绝大多数通用的两相步进驱动器，不需要定制专用的接线转接件，接线时只需要按照绕组相序对应接入驱动器的A+、A-、B+、B-端口即可完成接线，调试时只需要根据负载的运行速度、响应要求调整驱动器的细分、电流参数，就能获得稳定的运行效果，低速运行时的振动控制符合该规格电机的常规水平，在100-500rpm的常用转速区间内，扭矩输出衰减幅度较小，能满足大部分定速传动、点位定位的场景需求。

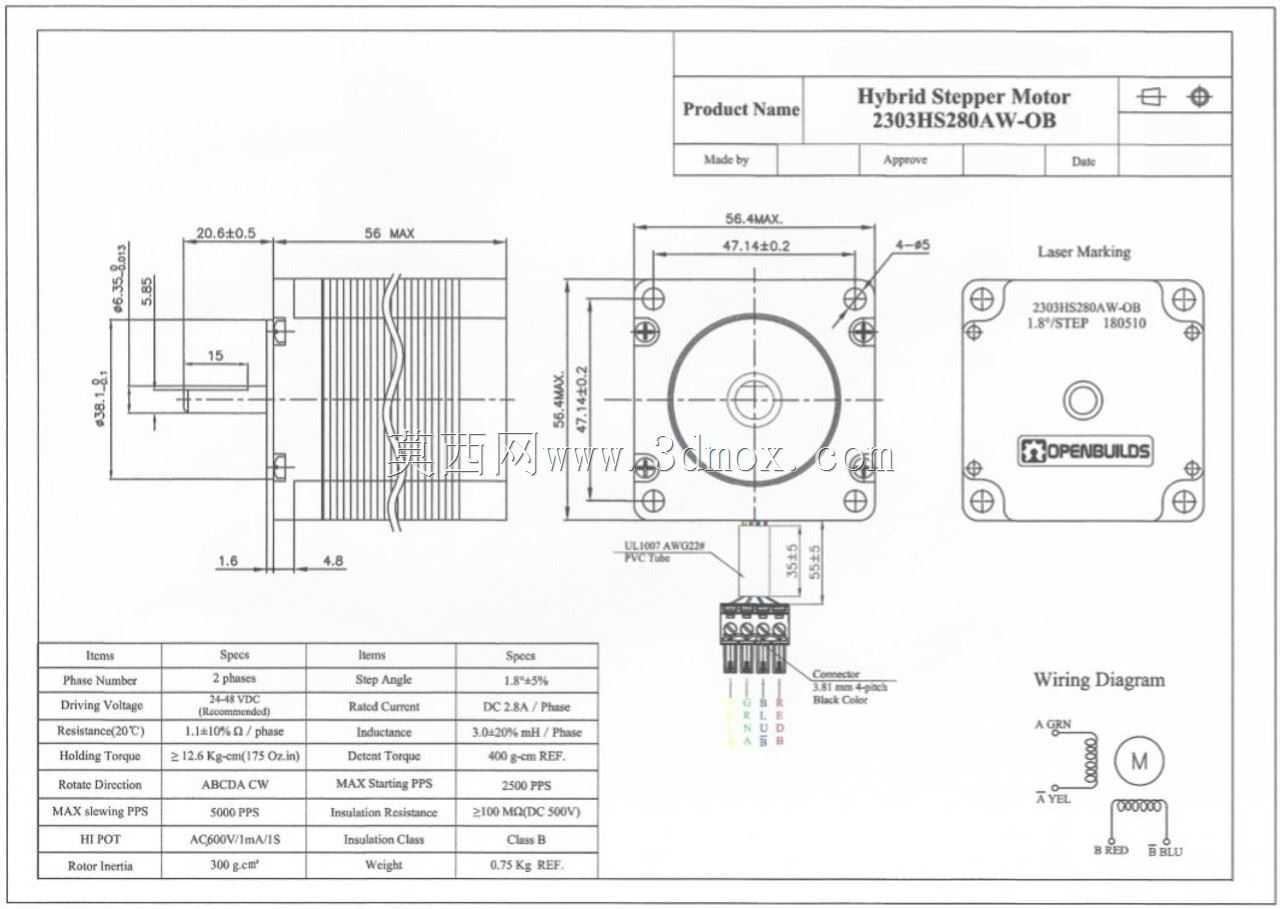

　　在设计层面，这款电机的结构完全遵循Nema23的行业安装规范，安装法兰的外形尺寸为57mm见方，法兰端的安装孔位采用四角分布的通孔设计，孔位中心距为47.1mm，适配M4规格的安装螺丝，输出轴为单出轴D型切削结构，轴径6.35mm，D切面的尺寸匹配行业通用的联轴器、同步轮内孔规格，不需要额外对输出轴做二次加工就能直接装夹传动件。电机的整体机身长度为56mm，这个长度属于Nema23规格里的中等长度机型，相比41mm长度的短机身机型扭矩储备更充足，相比76mm及以上的长机身机型，整体转动惯量更小，安装时占用的轴向空间更紧凑，对于设备内部安装空间局促的场景，能更好地适配布局要求。电机的机身外壳采用黑色喷塑的金属材质，端盖为镀锌钢板冲压成型，既保证了结构强度，也能在常规工业环境下起到基础的防锈、抗磕碰效果，输出轴端的轴承采用常规的深沟球轴承，能承受一定的径向负载，满足同步轮、直连联轴器等常规传动方式的受力要求，不适合直接承受较大的轴向负载，如果有丝杆直连、轴向受力较大的场景，需要额外加装推力轴承做受力承载。

　　从安装边界的角度来说，选型时首先要确认安装面的平面度，电机安装法兰的贴合面平面度需要控制在0.1mm以内，避免安装时因为安装面倾斜导致电机端盖受力变形，卡住内部转子造成运行卡顿、扭矩损失甚至堵转烧机的问题。接线端的排布在电机尾部的上端位置，布线时需要预留至少15mm的接线弯折空间，避免线材过度弯折导致内部线芯断裂，同时要注意电机尾部不要和设备内部的其他结构件发生干涉，电机运行时尾部会有一定的温升，需要和周边的塑料件、线材预留至少5mm的散热间隙，避免长期高温烘烤加速周边零件的老化。如果是用于垂直轴传动的场景，需要注意这款电机不带抱闸结构，设备断电时会因为负载自重出现下滑位移，需要额外加装配重、抱闸机构或者选用带抱闸的同规格电机，避免断电时负载下坠造成设备损坏或者安全隐患。

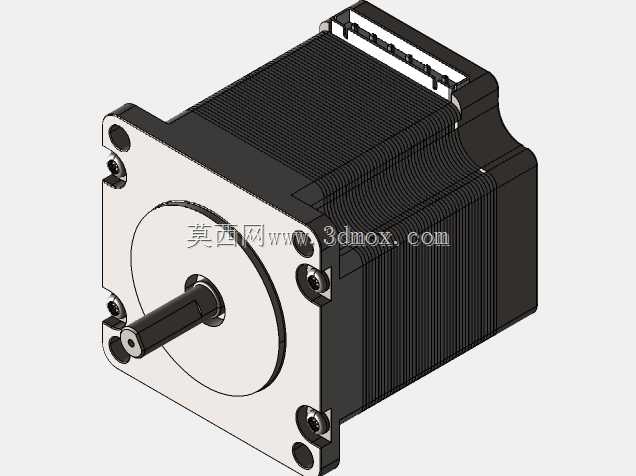

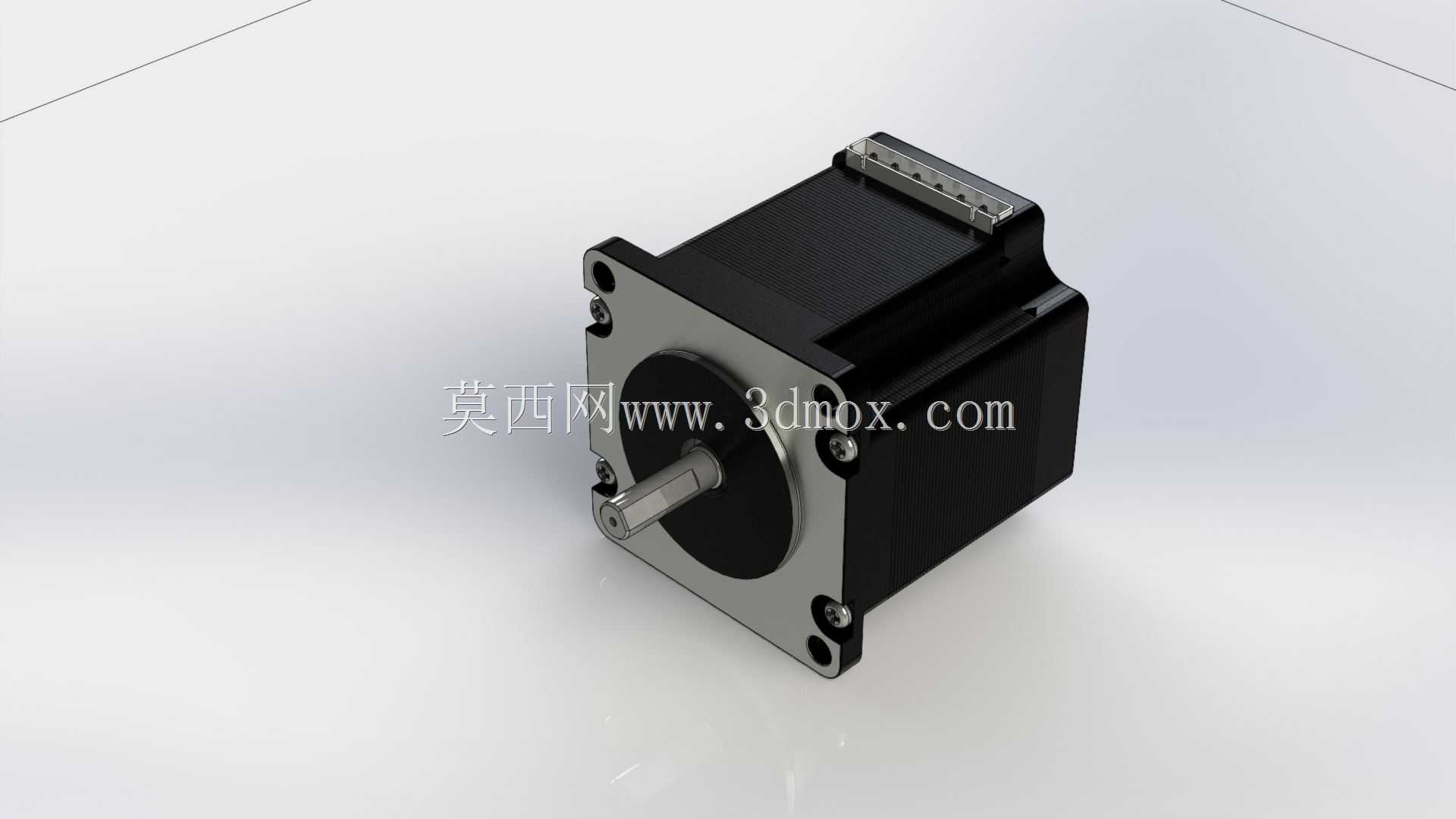

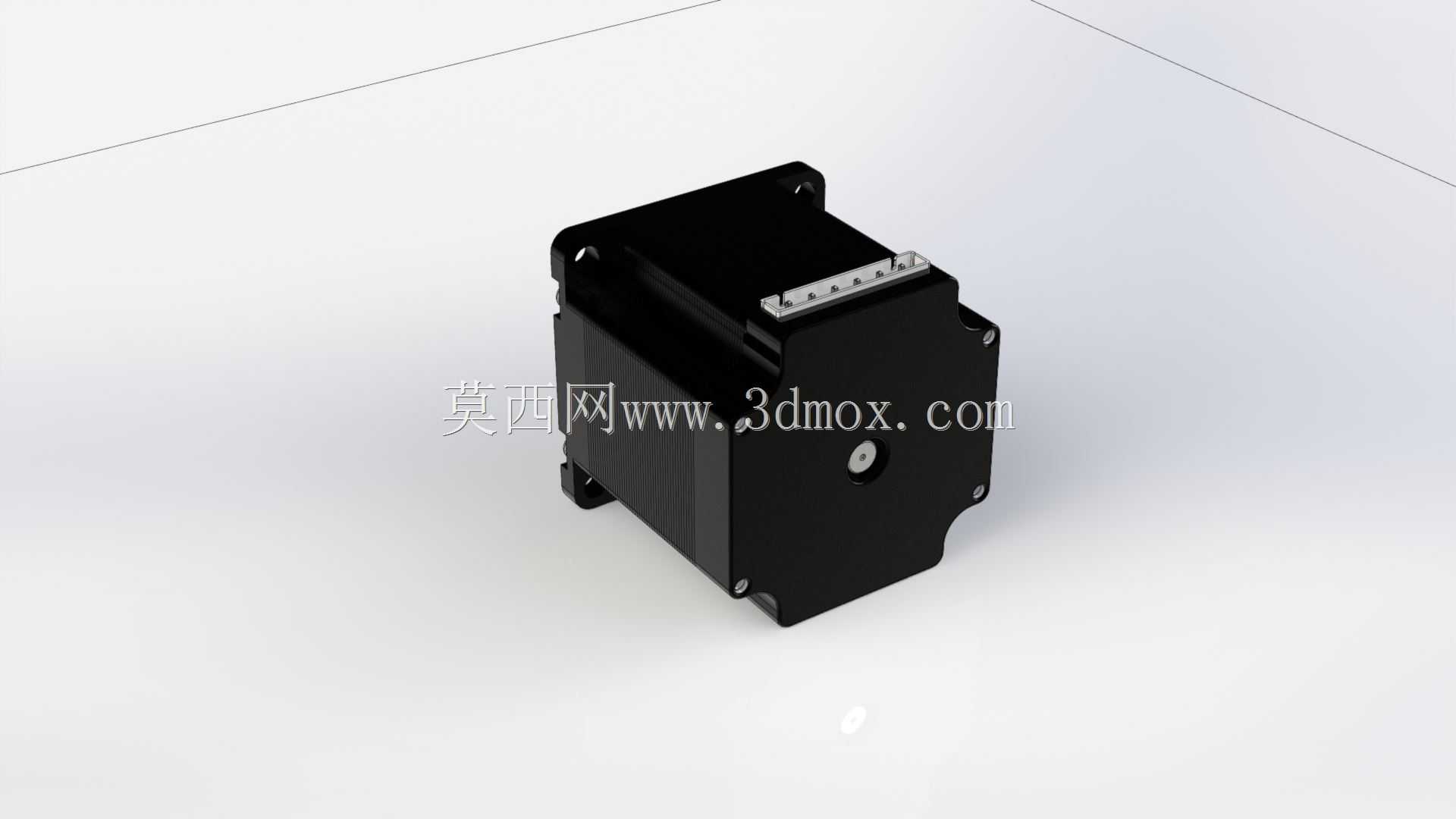

　　在三维建模的细节处理上，这款模型还原了电机的所有关键安装尺寸，包括法兰安装孔的位置、输出轴的D型切面尺寸、机身的整体外形轮廓、尾部接线端的结构尺寸，在做设备整体装配设计时，可以直接调用这个模型做布局干涉检查，不需要反复核对二维图纸的尺寸参数，能有效减少设计阶段的尺寸错漏问题。模型的细节处理上还原了端盖的固定螺丝位置、机身的散热筋结构、输出轴的台阶特征，在做设备渲染、方案展示时也能获得足够真实的视觉效果，不需要额外对模型做细节补全。对于结构设计从业者来说，这类标准化的通用部件模型，能大幅提升三维设计的效率，把更多的精力放在核心的机构设计上，而不是花费时间重复绘制标准件的三维模型。
