RS-555有刷直流电机结构设计

　　RS-555有刷直流电机的应用场景覆盖小型加工设备、电动工具、精密传动模组多个领域，最常见的落地场景是PCB钻孔机的主轴动力单元，也可适配小型台钻、型材切割机的进给动力端，在桌面级加工设备里属于通用性极强的动力部件。从实际使用角度看，这类电机的输出轴径、安装止口尺寸都经过行业通用化设计，不需要额外定制转接件就能直接适配多数小型设备的安装位，输出端的D型轴切面可以和联轴器、钻夹头紧密配合，避免高速运转时出现打滑空转的问题。

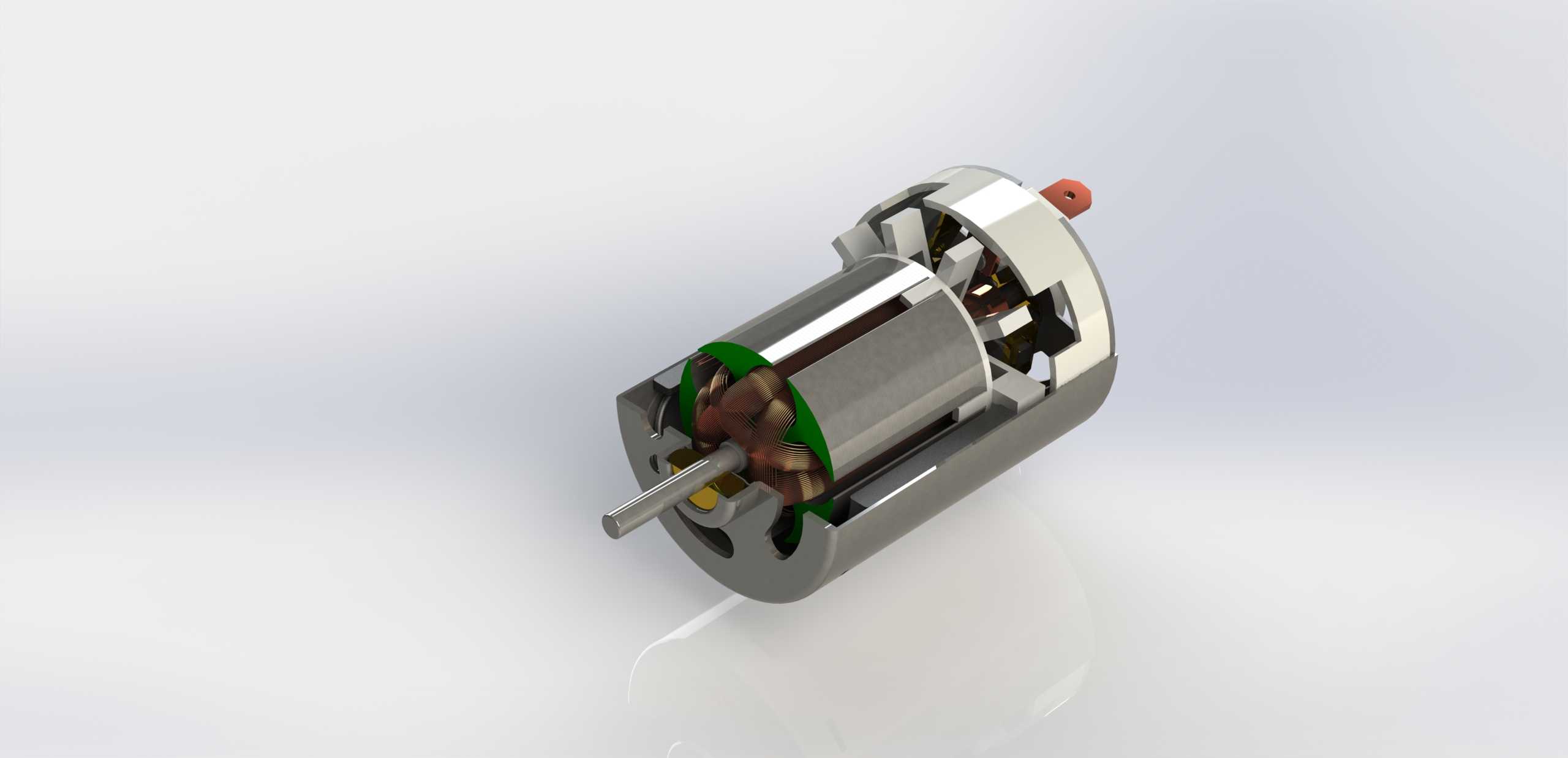

　　设计这款电机的三维结构时，首先要考虑的是内部磁钢与电枢的间隙控制，气隙过大会导致扭矩输出不足，气隙过小则容易在高速运转时出现扫膛故障，建模过程中需要严格把控定子磁钢的同轴度，转子绕组的排布要和换向器的铜片一一对应，碳刷架的安装位置要保证碳刷和换向器的接触压力稳定，压力过大会加速碳刷磨损，压力过小则会出现接触不良打火的问题。从结构拆分来看，电机的前后端盖采用冲压成型的铁质壳体，既可以起到磁路导通的作用，也能为内部轴承提供稳定的支撑位，前端盖的轴承位需要和输出轴保持严格同轴，后端盖的轴承位要为转子尾部提供足够的支撑，避免转子高速旋转时出现径向跳动。

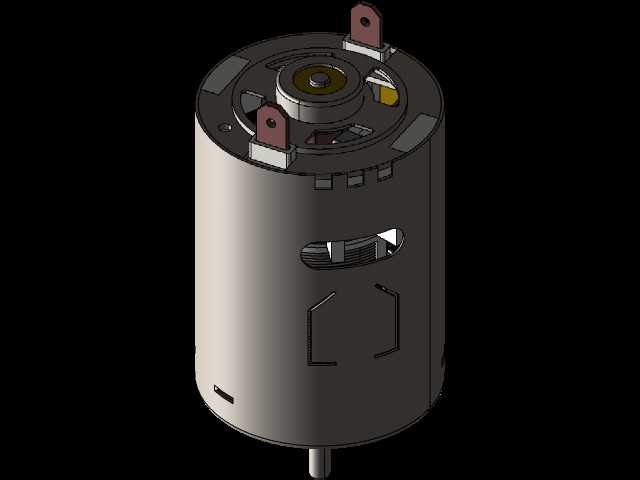

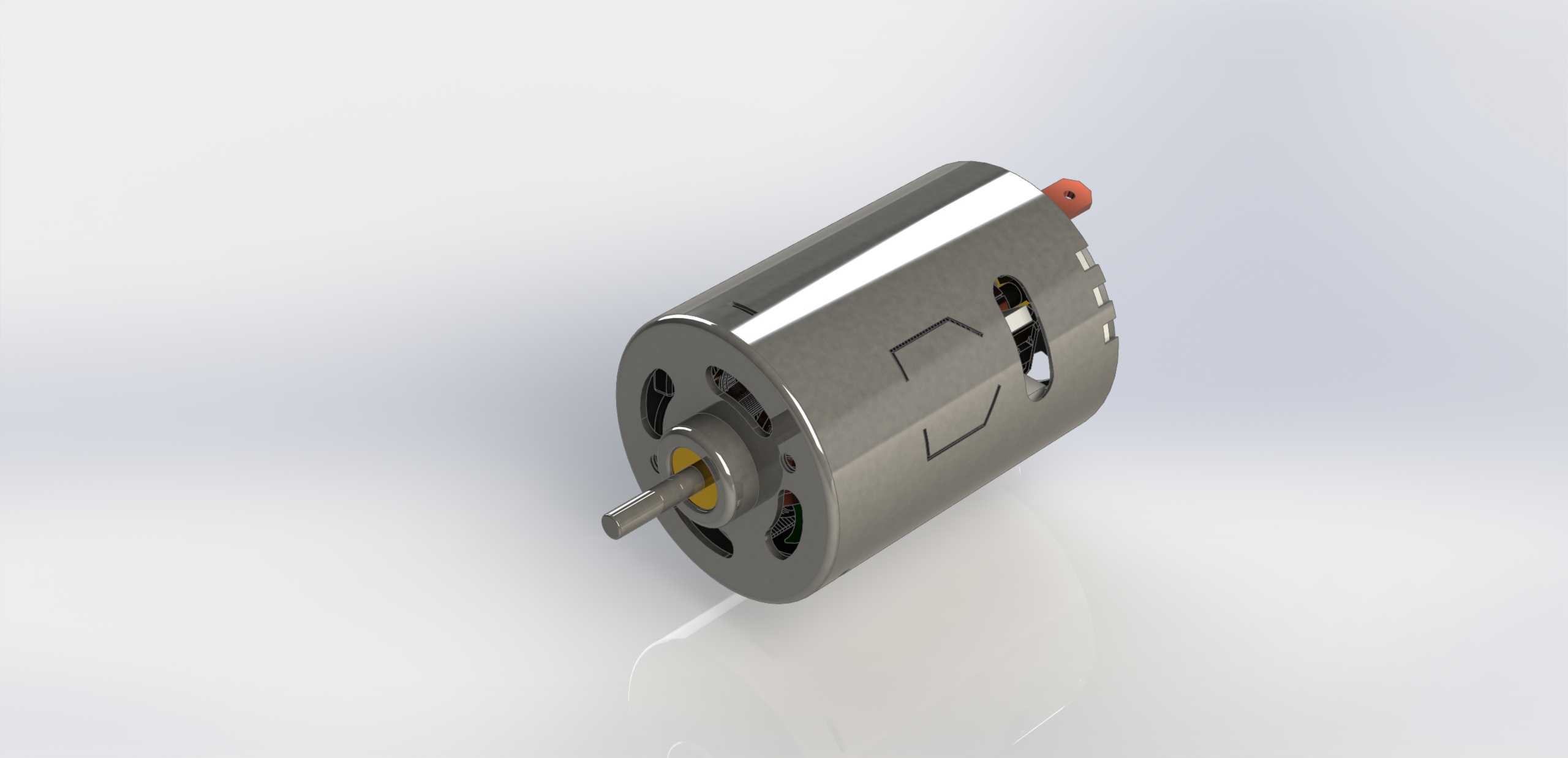

　　外形尺寸方面，RS-555电机的主体外径为35.8mm，不含输出轴的主体长度为55mm，输出轴的外露长度根据应用场景有不同规格，常见的外露长度为12mm，轴径为3.17mm，安装孔位分布在前端盖的两个对角位置，孔距为29mm，适配M3规格的安装螺丝，安装时需要注意电机主体和设备安装板之间的贴合度，避免出现安装倾斜导致的轴承受力不均问题。在PCB钻孔机的应用场景中，这款电机通常搭配ER11型钻夹头使用，可以夹持0.5-3mm直径的PCB钻头，最高空载转速可以达到12000rpm，额定负载下的转速稳定在6000rpm左右，足够满足FR-4板材的钻孔加工需求，在小型切割设备中使用时，可以搭配锯片夹头安装超薄切割片，用于薄铝板、塑料板的精密切割作业。

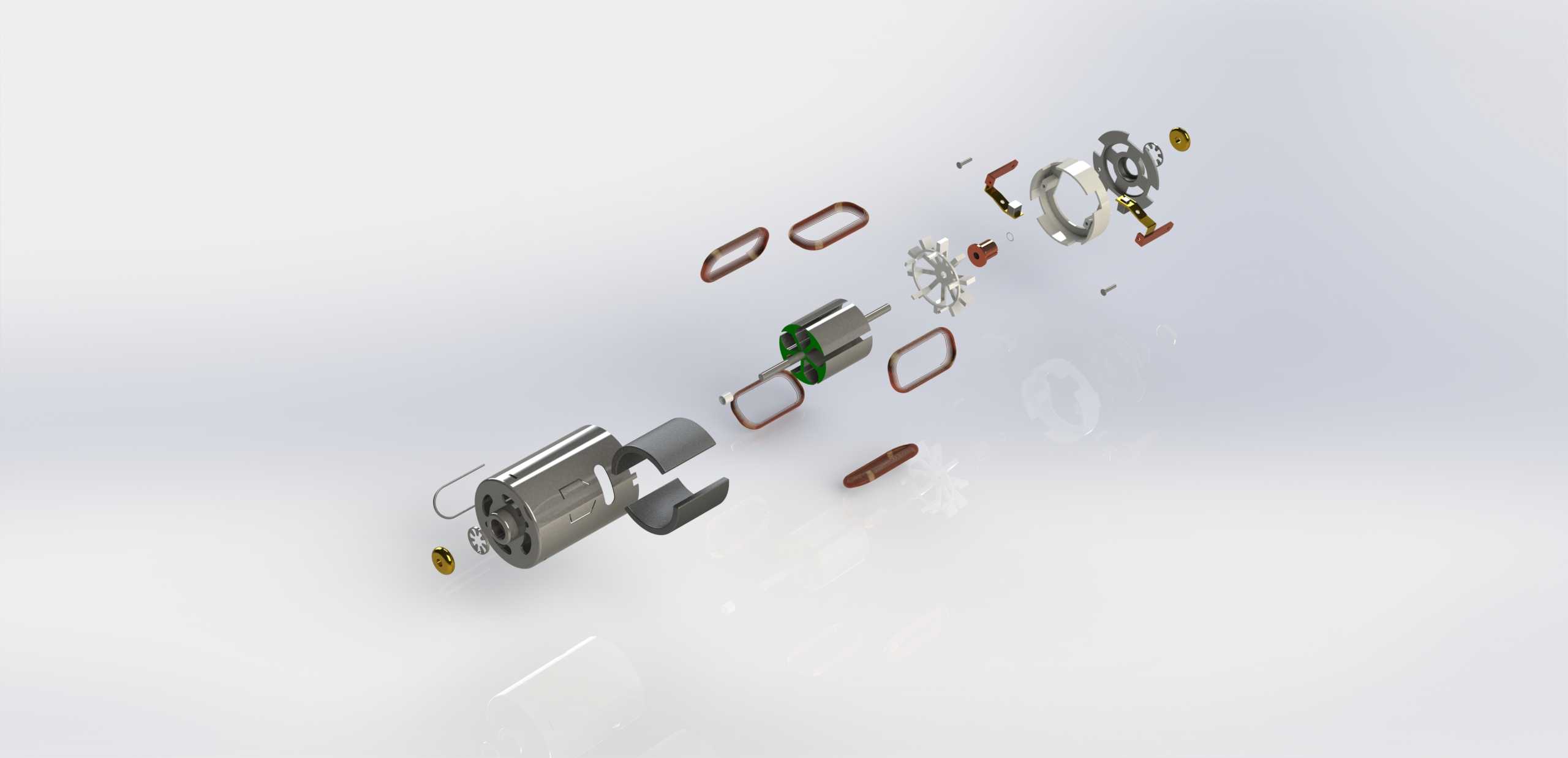

　　建模过程中需要重点还原的细节包括转子上的绕组排布、换向器的铜片分隔结构、碳刷的弹簧压紧结构、磁钢的粘接定位槽，这些细节直接影响后续做运动仿真时的准确性，比如碳刷和换向器的接触仿真、转子运转时的动平衡仿真，都需要精准的结构尺寸作为支撑。另外电机尾部的散热孔设计也需要还原，长时间高负载运转时，内部绕组产生的热量可以通过尾部的散热孔和壳体向外散发，避免绕组过热烧毁，前端盖和壳体之间的卡扣结构也要准确建模，方便后续做装配工艺仿真时模拟实际的压装流程。

　　从选型适配的角度看，这款电机可以适配6V、12V、24V多种供电电压，不同电压下的输出扭矩和转速参数有明显区别，6V供电时适合低转速大扭矩的传动场景，12V是最通用的供电规格，兼顾转速和扭矩输出，24V供电时可以达到最高转速，适合需要高速切削的加工场景。在做设备结构设计时，需要根据实际的负载需求选择对应电压规格的电机，同时要预留好电机的接线空间，电机的两个接线端子位于后端盖的侧面，接线时需要注意正负极对应，避免电机反转导致加工故障。安装边界方面，电机周围需要预留至少5mm的散热空间，不要紧贴其他发热部件安装，输出轴和传动部件连接时要保证同轴度误差不超过0.1mm，否则会大幅增加轴承的径向负载，缩短电机的使用寿命。
