2020系列V槽铝挤压型材截面结构

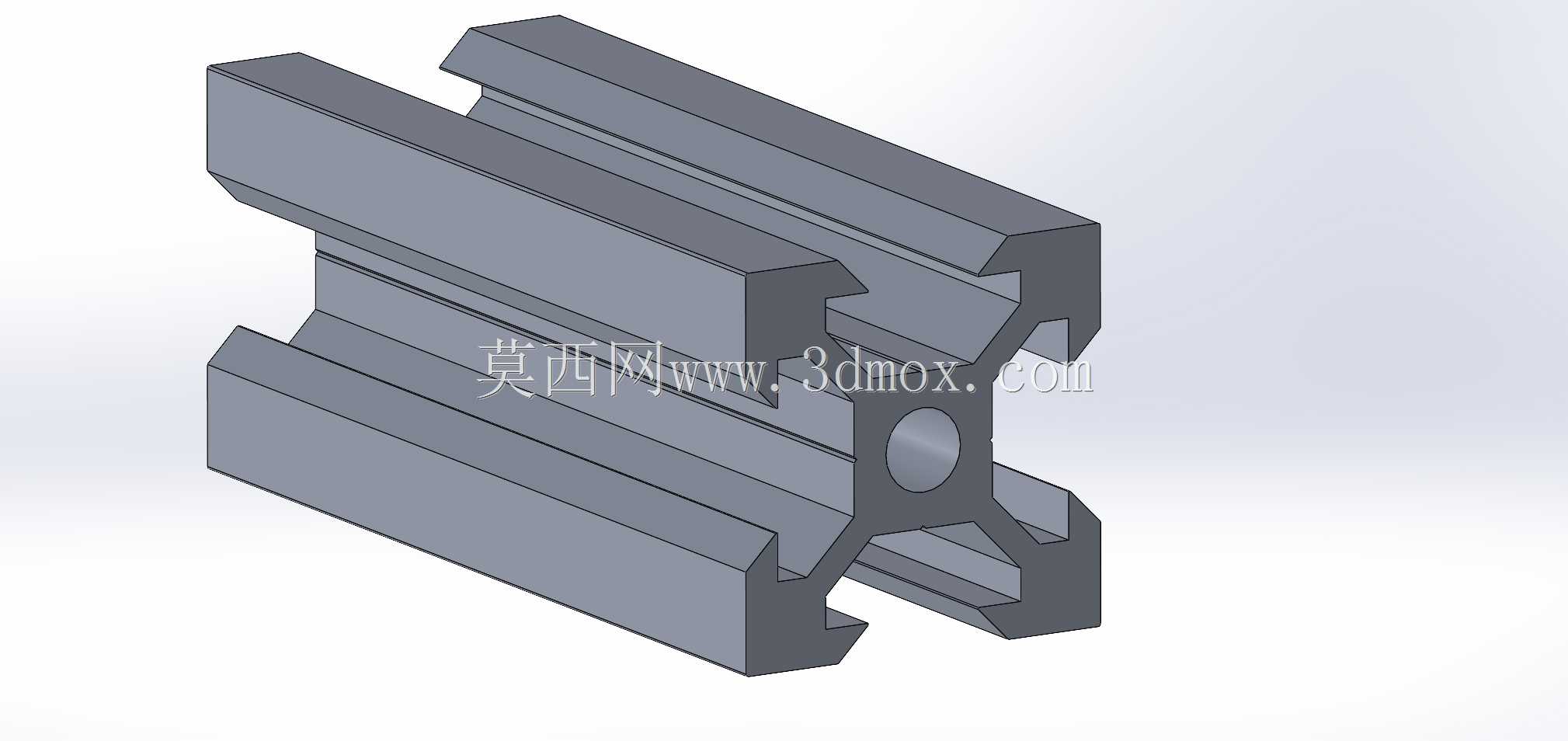

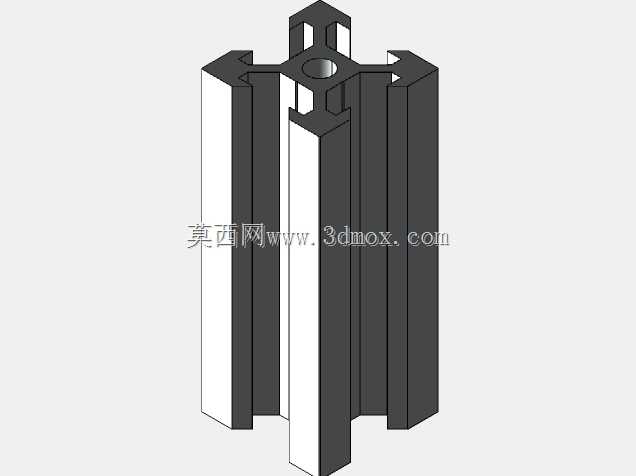

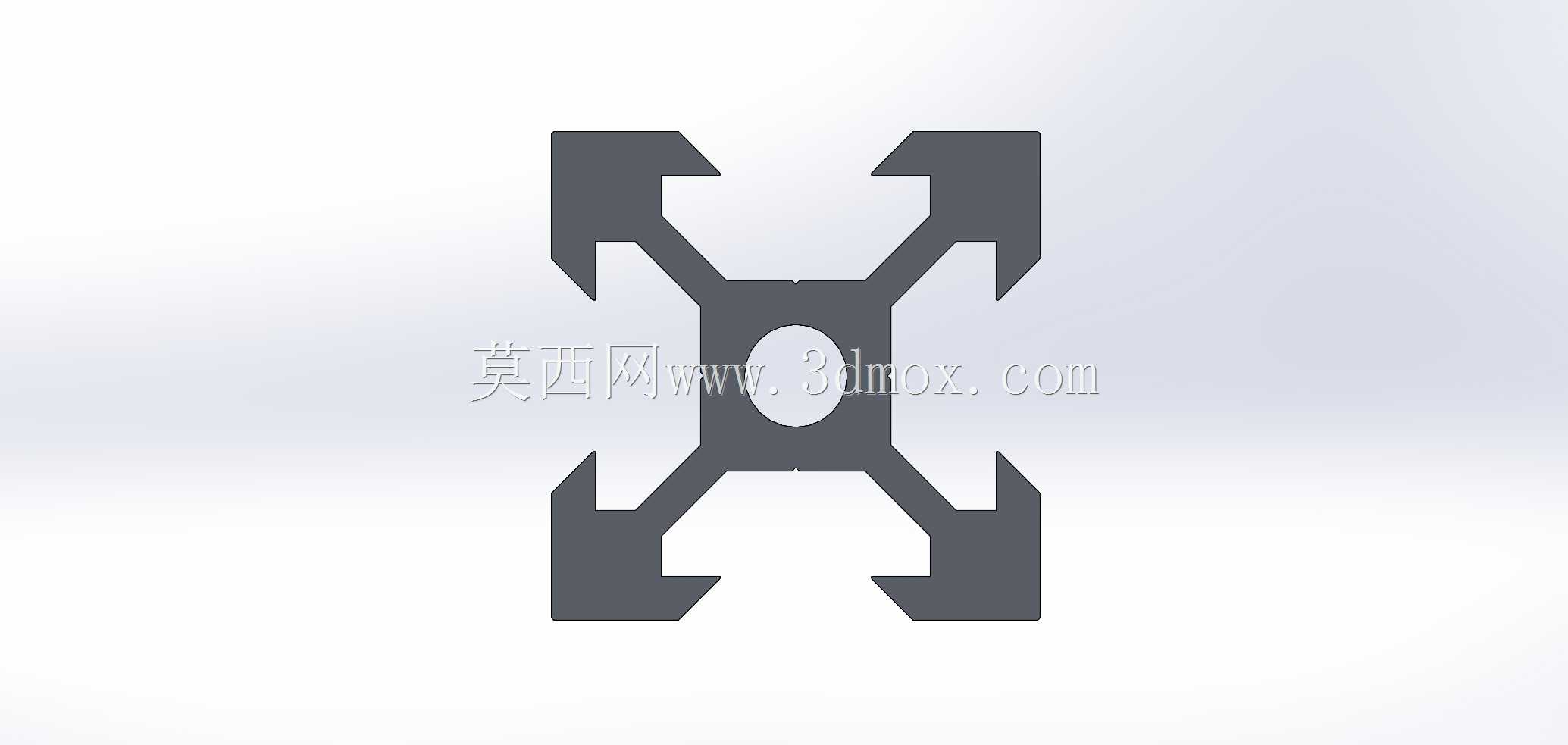

　　这款V槽铝挤压截面是工业铝型材框架体系里的常用基础构件，日常在非标自动化设备机架、3D打印机运动框架、小型输送线侧梁、桌面级工装台架的搭建场景中出镜率极高，和同系列2020规格的T槽型材相比，V型槽的结构设计核心是为了适配V型滚轮的直线运动导向，不需要额外加装外置直线导轨，就能直接让带V型轮的滑动座沿型材长度方向顺畅滑移，能大幅压缩小型运动机构的整体安装空间，降低轻载运动模组的整体搭建成本。从截面结构来看，四个方向均对称设置开口向外的V型卡槽，槽口的角度经过挤压工艺的精准控制，能和标准V型滚轮的锥面完全贴合，滚动运行时的间隙可以通过偏心轮结构微调，既可以满足低速轻载的直线往复运动需求，也能作为框架搭建时的紧固件安装槽使用，

　　配合T型螺母、角码、端盖等标准配件，不需要复杂的焊接工序，仅通过内六角螺栓就能快速完成框架的拼接组装，后期拆解调整、二次改造的灵活度远高于焊接式钢结构架。设计这类挤压铝型材截面的时候，首先要兼顾挤压生产的工艺可行性，截面的壁厚要保持均匀，避免出现壁厚差过大导致挤压成型后型材变形、扭曲的问题，四个V槽的位置采用中心对称布局，既可以保证型材各个方向的抗弯截面模量一致，不管是作为竖直支撑柱还是水平横梁使用，受力状态都能保持均匀，不会出现单方向刚性不足的问题；中心位置的通孔设计一方面是为了减轻型材自身重量，降低材料消耗，另一方面也可以作为穿线通道，方便设备布线时将线缆隐藏在型材内部，提升整体设备的外观整洁度，避免线缆外露被运动部件剐蹭破损。

　　从安装边界来看，这款2020规格的V槽铝型材截面外轮廓尺寸为20mm×20mm，属于小截面轻载型材，单根型材的支撑负载适合在桌面级小型设备、轻型防护栏、小型物料架这类场景使用，安装时相邻型材的连接可以采用隐藏式角件连接或者端面攻丝连接，V槽的槽宽尺寸适配标准M4、M5规格的T型螺母，不需要对型材进行二次铣槽加工，切割定长后就可以直接投入组装。在实际工程应用中，这类V槽铝型材常被用来搭建小型点胶机、桌面级雕刻机的运动轴支撑梁，V槽直接作为滚轮的运动轨道，配合同步带传动就能实现稳定的直线运动，相比单独采购微型直线导轨的方案，整体成本能降低六成以上，而且铝型材自身的阳极氧化表面具备不错的耐磨和防锈能力，日常使用不需要额外做表面防腐处理，

　　维护成本极低。另外在一些实验室测试工装、电子产线的小型工位架搭建中，这款型材的V槽还可以用来嵌装透明亚克力板、钣金防护板，只需要将板材边缘插入V槽内，配合密封胶条就能快速完成防护围挡的安装，不需要额外打孔固定板材，安装效率比采用角铁、方管的方案高很多。需要注意的是，这类V槽铝挤压型材作为运动导向使用时，单根长度不建议超过一米，过长的型材在自身重力作用下会产生下挠变形，影响运动精度，负载较大的场景下需要搭配支撑轨使用，而作为纯框架支撑结构使用时，可以通过增加横向加强筋的方式提升整体框架的刚性，满足不同场景的使用需求。
