带铝制外壳12mm内径箱式直线滑动轴承

　　做非标自动化设备做了快八年，箱式直线轴承是我选型表里翻得最多的标准件之一，光光轴传动的滑台模组、点胶机的Z轴升降架、小型移栽机的水平移动导轨副，几乎都能见到这类带座轴承的身影。这次建模的SC12UU款，适配的是公称直径12mm的光轴，属于小负载直线传动场景里的常用规格，很多桌面级小型设备、教学实验台、3D打印机的运动轴改造都会用到这个尺寸的部件。

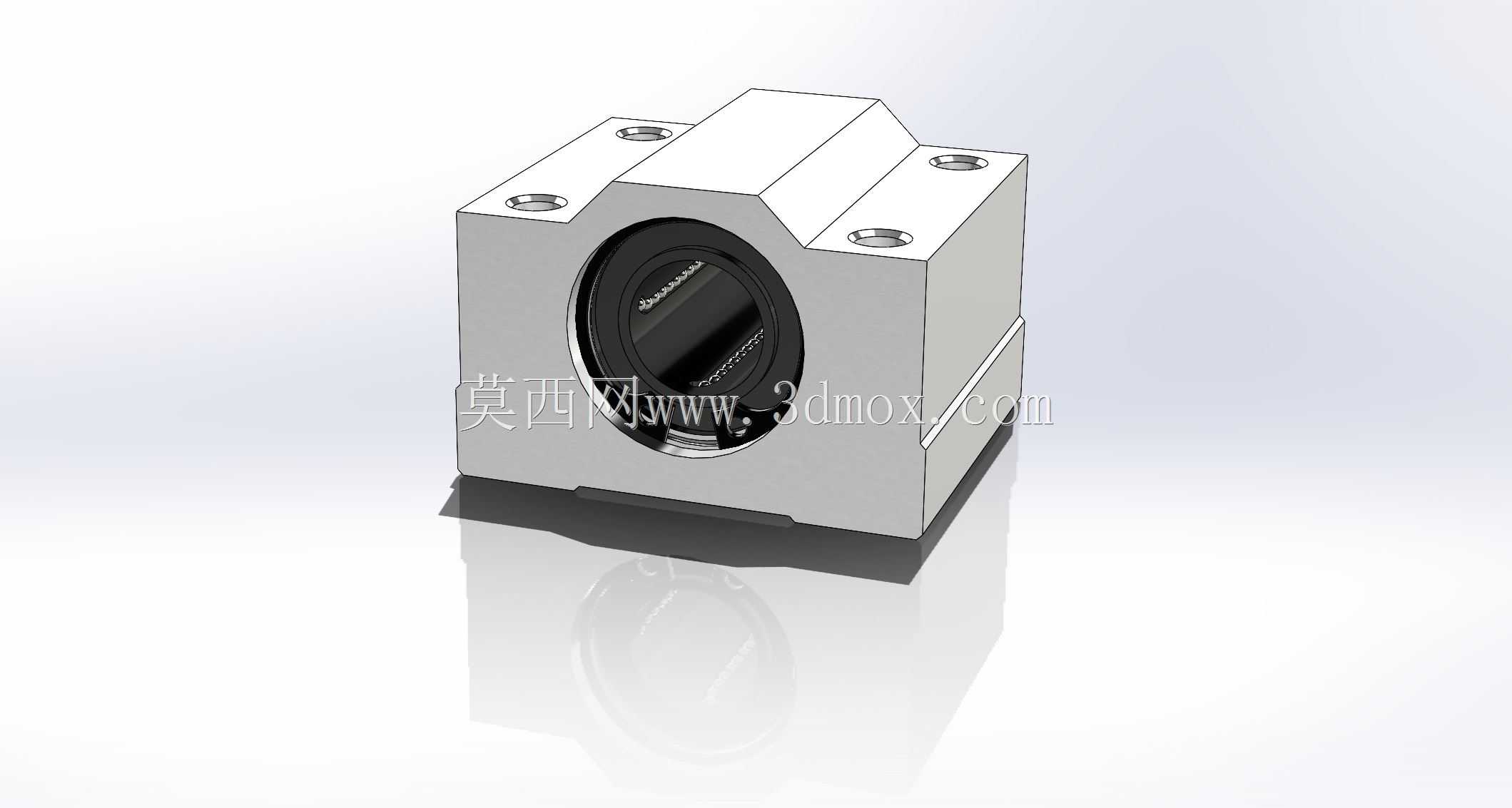

　　不同于单独的直线轴承衬套需要额外加工安装座，这款箱式轴承直接把轴承衬套集成在了压铸成型的铝合金外壳里，外壳做了发黑或者阳极氧化的表面处理，既减轻了整体重量，又能保证安装基准面的平面度，拿到手直接通过外壳上的安装孔锁在设备台面上就行，不用自己再铣安装座、配衬套公差，能省不少机加工的时间，也避免了自行装配时衬套同轴度偏差导致的卡滞问题。

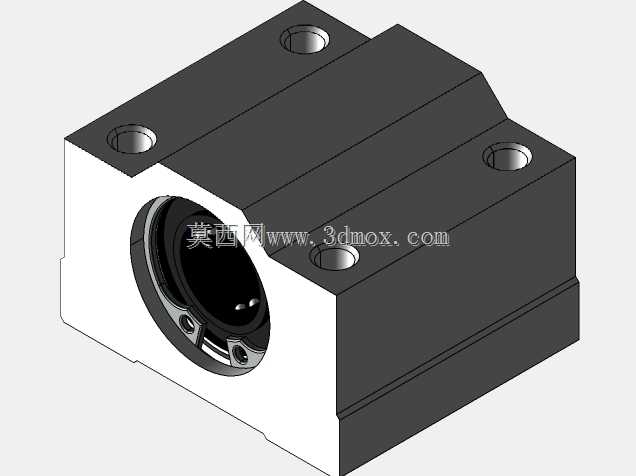

　　从结构上看，外壳是方正的箱式结构，底部是完整的安装基准面，四个角预留了沉头安装孔，适配M4或者M5的内六角螺丝，安装的时候只要把基准面贴紧设备的安装板，锁紧紧固件就能完成固定，不需要额外做定位销孔也能保证足够的安装刚性，小负载场景下完全不会出现移位的问题。外壳中间是贯通的安装腔，内置的直线轴承衬套和外壳是过盈配合压装进去的，衬套内部带保持架，排布了循环钢球，光轴穿入之后，钢球沿着衬套的滚道循环滚动，把滑动摩擦转化为滚动摩擦，运行阻力比无衬套的铜套滑动结构小很多，低速移动的时候不会出现爬行现象，移动精度也更稳定。

　　建模的时候我特意把外壳上的安装孔位、沉头深度、轴承内孔的公差带都做了还原，包括外壳侧面的注油孔也留了出来，实际使用的时候可以通过这个注油孔定期加注润滑脂，延长钢球和滚道的使用寿命，避免长期无润滑运行导致的磨损间隙变大、移动卡顿问题。要注意的是这类箱式轴承的安装有边界要求，12mm内径的款，适配光轴的公差一般建议选g6或者h6级，光轴表面硬度要在HRC60左右，表面粗糙度Ra值不超过0.8，不然会加速钢球和滚道的磨损，缩短使用寿命。安装的时候不能用锤子直接敲击轴承外壳，要通过压块压外壳的基准面来装配，避免外壳变形导致内部衬套卡滞。

　　实际应用里，这类轴承经常成对使用，两根平行光轴上各装一个或者两个箱式轴承，组成滑动副来承载移动工作台，比如小型皮带输送机的张紧调节架、非标检测设备的探针移动架、小型包装机的料仓推拉机构，用的都是这类结构。相比滚珠导轨的组合，光轴加箱式轴承的成本要低很多，安装调试也更简单，对安装面的平行度公差容忍度更高，适合对移动精度要求不是特别高、负载在几十公斤以内的直线运动场景。

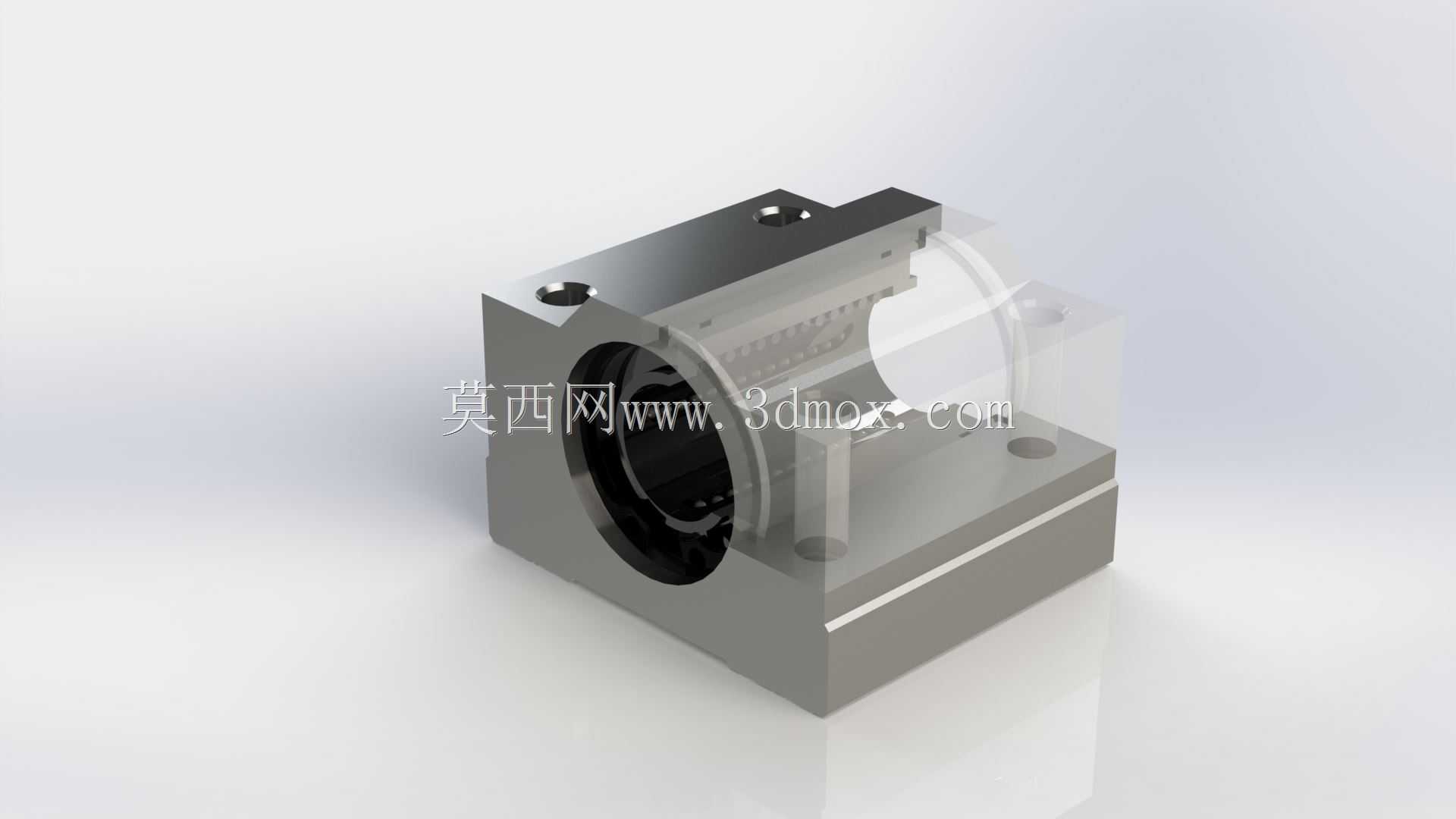

　　建模的时候我把内部钢球的排布、保持架的结构也做了透明化的剖面展示，能清楚看到钢球的循环路径，外壳的安装孔位尺寸、中心高、整体长宽高都按照实际样本的尺寸做了1:1还原，做设备选型的时候可以直接把这个模型导入装配体里，核对安装空间、干涉情况，不用再自己对着样本画外形，能省不少建模的时间。要注意的是这类轴承不能承受太大的径向倾覆力矩，如果是偏载比较大的场景，建议每个轴上装两个箱式轴承，拉开两个轴承的安装间距，来抵消倾覆力矩，避免轴承单边受力过早损坏。另外使用环境如果有较多粉尘、切削液的话，要选带密封端盖的款式，这款UU后缀就是带双面密封圈的结构，密封圈能阻挡外部的粉尘、碎屑进入轴承内部，避免钢球和滚道被杂质刮伤，适合普通车间环境使用，如果是洁净室环境的话可以选无密封圈的低阻力款，运行起来更顺畅。
