多轴可调式万向台虎钳夹三维结构设计

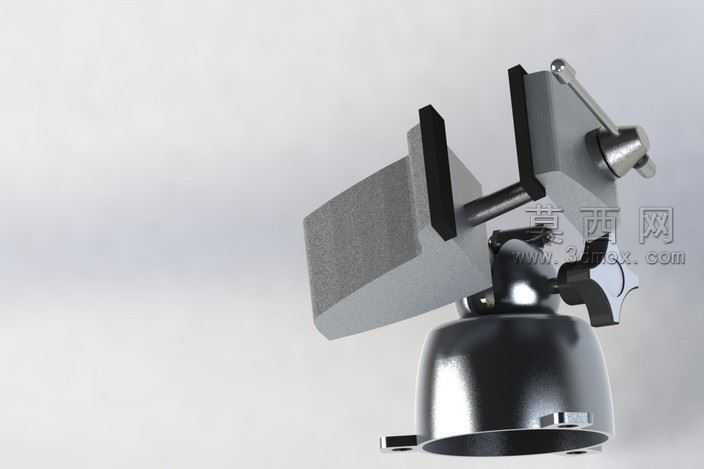

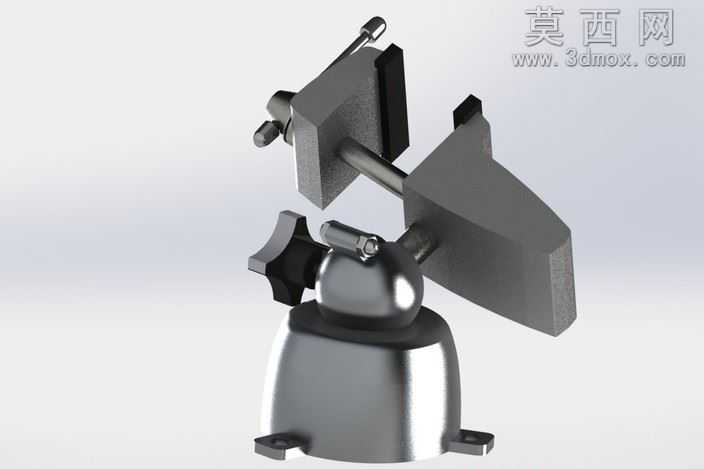

本作品为多轴控制结构的万向老虎钳夹三维建模作品，建模过程中以实际工装夹持需求为核心设计逻辑，首先完成整体结构的模块化拆分，将钳体划分为底座支撑模块、万向调向模块、双钳口夹持模块、锁紧调节模块四个独立建模单元，各单元之间通过标准装配约束完成组合，保证结构运动逻辑与实际物理功能完全匹配。建模阶段优先采用参数化草图驱动特征生成，底座部分通过拉伸、拔模、圆角特征构建稳定的支撑基座，预留的安装孔位按照实际工装安装标准设定尺寸与位置公差，保证模型可直接对接后续工程出图需求。万向调向模块采用球铰连接结构，建模时精准构建球头与球窝的配合曲面，通过曲面剪裁、加厚、实体化操作完成配合面的高精度建模，保证调向动作的活动范围符合多轴夹持的设计预期，锁紧旋钮部分通过旋转特征、螺纹装饰线完成细节构建，还原实际产品的锁紧操作结构。双钳口夹持模块区分固定钳身与活动钳身，活动钳身通过丝杆传动结构实现夹持行程的调节，建模时构建丝杆与螺母的配合传动结构，钳口位置的防滑齿纹通过阵列特征完成细节还原，保证夹持接触面的摩擦力设计符合实际使用需求。材质与渲染阶段，针对不同部件的实际材质属性分别赋予对应材质，底座与钳身主体赋予磨砂金属铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件的哑光金属质感；丝杆、锁紧旋钮、操作手柄部分赋予抛光钢材材质，添加轻微的环境反射效果凸显机加工零件的表面精度；钳口防滑垫片部分赋予硬质橡胶材质，调整漫反射颜色与凹凸贴图还原橡胶件的表面纹理。渲染阶段采用三点布光方案，主光源从侧上方打光凸显模型的结构轮廓与曲面转折，辅助光源补充暗部细节避免结构阴影过死，背景采用浅灰色渐变背景突出模型主体，最终渲染效果清晰展现各部件的结构关系与材质差异。设计思路上突破了传统台虎钳仅能单方向夹持的局限，通过万向球铰结构实现钳身的多角度倾斜调节，搭配多组独立锁紧结构可在调整完成后实现位置锁死，能够满足异形工件、多面加工工件的复杂夹持需求，整体结构紧凑，操作逻辑符合一线操作人员的使用习惯，模型各部件的尺寸比例经过反复校准，不存在结构干涉、装配错位的问题，可用于机械教学演示、工装方案展示、虚拟装配仿真等多个场景。
