单缸曲轴简易建模设计作品展示

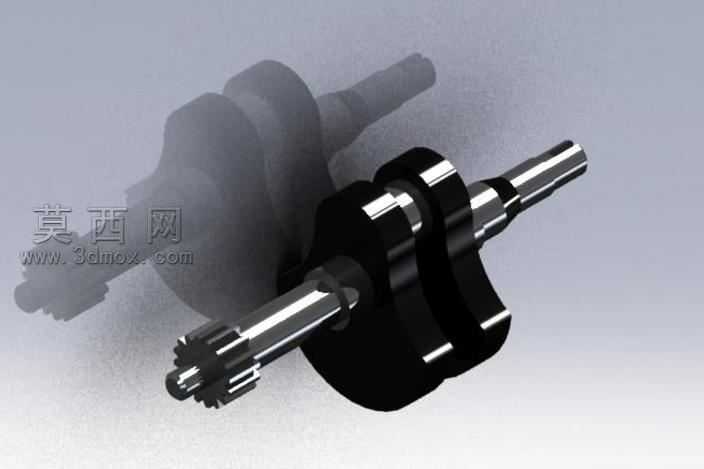

本次单缸曲轴的建模设计以简化操作、还原核心结构为核心思路，摒弃冗余的复杂建模步骤，优先选用三维软件中基础且高效的功能完成全流程制作，兼顾建模效率与结构还原度。建模初期先梳理单缸曲轴的核心结构逻辑：单缸曲轴主要由两端支撑轴颈、曲柄销、连接曲柄臂以及端部传动齿结构组成，各部分同轴度、偏心距是需要严格把控的核心参数，建模前先确定基准轴与基准面，为后续特征搭建精准的定位参考。建模过程中首先使用旋转凸台特征完成曲轴主体回转结构的搭建，将曲轴沿轴线剖切的截面轮廓绘制完成后，绕中心基准轴旋转即可快速生成两端主轴颈、中间偏心曲柄销以及两侧曲柄臂的基础实体，这一步能一次性完成大部分回转结构的制作，避免重复绘制相同截面的冗余操作。对于曲柄臂上的减重、平衡结构，使用拉伸切除特征完成对应轮廓的去除，保证曲柄的配重平衡符合单缸动力部件的基础设计逻辑；端部的传动花键齿结构，先绘制单个齿的截面轮廓，通过圆周阵列功能绕主轴颈轴线阵列生成全部轮齿，无需逐个绘制齿形，大幅提升建模效率。建模全程灵活使用镜像功能，对于沿中心面对称的结构特征，仅需绘制单侧的结构后通过镜像完成另一侧的生成，既保证两侧结构的尺寸完全一致，也减少重复绘制的工作量。材质与渲染环节，为曲轴主体赋予金属钢材材质，调整材质的粗糙度、金属度参数，还原钢制机加工零件的哑光金属质感，对轴颈、轮齿等精加工部位适当提高反光度，区分开粗加工面与精加工面的视觉差异；场景搭配浅灰色渐变背景，添加柔和的环境光与定向补光，突出曲轴各部分的结构轮廓与金属材质的光影层次，让渲染效果清晰展现曲轴的结构细节。整个建模流程没有使用复杂的高级特征，仅通过基础的旋转、拉伸切除、阵列、镜像功能就完成了单缸曲轴的完整模型制作，在保证结构完整、尺寸逻辑合理的前提下，最大程度简化了建模步骤，适合作为动力类机械零件的入门建模练习参考，也能直观展现单缸曲轴的核心结构组成，帮助理解这类动力传动零件的形态与功能对应关系。
