45度外螺纹平面喷嘴结构设计

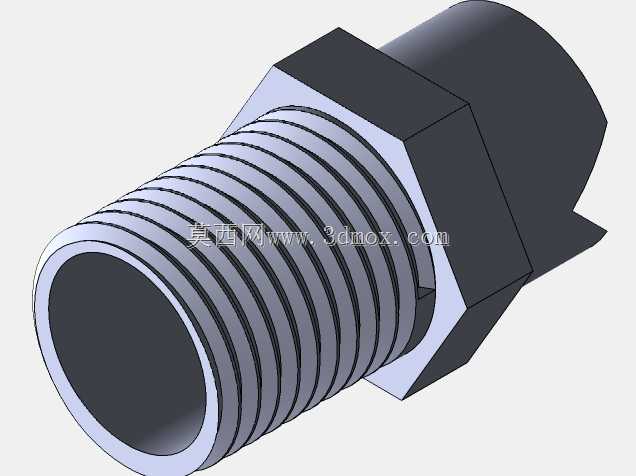

　　在液压与气动系统的流体喷射作业场景中，这类45度平面喷嘴是应用频次极高的末端执行元件，常见于工件表面吹扫、冷却介质定向喷淋、涂装前处理雾化喷射、设备工位定点除尘等工况，相比直喷喷嘴，其喷射角度的偏移设计能避开安装位的结构遮挡，让流体精准覆盖到常规直喷嘴难以抵达的作业面，在自动化生产线的固定工位吹扫、机床加工区域的切削液定点喷淋场景中，这种角度的喷嘴能大幅减少管路弯折的需求，降低管路布置的复杂度。从结构设计来看，该喷嘴采用外螺纹连接端搭配六角拧动台的经典结构，外螺纹段的尺寸适配常规气动管路的内螺纹接头，安装时可通过标准开口扳手卡在六角台部位施加扭矩，无需定制专用工装，能适配绝大多数工业现场的安装工具条件，

　　六角台的对边尺寸按照常规螺纹规格的标准扳手空间设计，安装时预留的操作间隙无需额外扩宽安装位，可直接集成在现有管路系统中。喷嘴的喷射端采用平面收口结构，不同于锥形喷嘴的聚流特性，平面喷口的喷射流道在出口处保持平直截面，喷出的流体呈扇形平面分布，覆盖宽度远大于同通径的锥形喷嘴，在需要宽幅吹扫的工位上，能减少同区域的喷嘴布置数量，降低系统的流体耗量。设计过程中，螺纹段与六角台之间做了退刀槽结构，避免螺纹加工末端的不完整牙型影响装配密封性，六角台与喷射导向段之间采用斜面过渡，减少流体在喷嘴内部的流道突变，降低压损的同时避免流道内出现紊流区，减少长期使用过程中杂质在转角处的淤积堵塞风险。安装边界方面，

　　该喷嘴的总长度控制在常规同通径接头的尺寸范围内，外螺纹段的旋合长度符合液压气动接头的标准旋合深度要求，安装后六角台与对接接头端面之间可预留密封垫片的安装空间，无需额外加工密封槽，搭配常规紫铜垫片或者聚四氟乙烯密封带即可实现端面密封，适配0到1兆帕区间的常规气动系统压力，以及低压液压回路的介质输送需求。在实际选型应用中，这类喷嘴可直接替换同螺纹规格的直喷嘴，无需改动原有管路的固定支架位置，45度的喷射偏移量刚好覆盖相邻工位的吹扫盲区，在3C产品组装线的工件表面除尘、食品加工线的容器内壁冲洗、农业喷淋设备的定向喷洒场景中都能适配，其金属材质的结构设计可耐受常规工业环境的腐蚀与磕碰，长期使用不会出现喷口变形导致的喷射角度偏移问题。

　　建模过程中，螺纹段采用标准牙型建模，可直接用于装配干涉检查，六角台的尺寸公差按照标准紧固件的公差等级设定，装配模拟时可验证扳手操作空间是否充足，喷射流道的内壁做了顺滑过渡处理，在做流体仿真时可直接提取内流道模型进行流场分析，无需额外修补模型几何。
