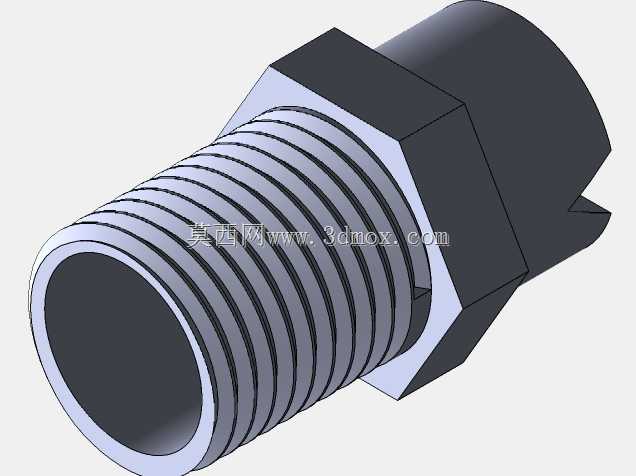

外螺纹连接30度扇形平面喷嘴结构

　　这类30度平面喷嘴在液压与气动系统的流体喷射工况中应用十分广泛，常见于工件表面冲洗、冷却介质定向喷射、设备工位吹扫、涂装前处理喷淋、农业植保定向喷雾等场景，核心作用是将管路内输送的压力流体，通过端部的特定结构整形成30度张角的平面扇形射流，相比实心锥喷嘴覆盖范围更均匀，相比空心锥喷嘴冲蚀力更集中，适合需要线性覆盖的喷射作业。

　　从结构设计来看，喷嘴采用外螺纹连接端搭配六角拧动台的经典布局，外螺纹段的尺寸严格匹配通用管路连接标准，安装时可直接与对应规格的内螺纹管路接头旋合，六角台的对边尺寸符合常规扳手的操作空间要求，无需定制专用工装即可完成现场装拆，六角台与螺纹段之间做了退刀槽处理，避免螺纹加工末端的余高影响安装贴合度，也能在旋紧时给密封垫圈留出足够的压缩空间，保证连接部位的耐压密封性能。喷嘴的出口段做了偏心切槽结构，正是这个切槽的角度与深度决定了射流的30度平面张角，设计时需要反复调整切槽的开口宽度、导流面的粗糙度，避免射流出现偏斜、散丝、水膜断裂的问题，保证在额定工作压力下，扇形射流的平面度偏差控制在合理范围内，覆盖区域内的流体冲击力分布均匀，不会出现局部冲力过强或过弱的情况。

　　从安装边界来看，这类喷嘴的整体轴向长度控制得较为紧凑，安装后不会在管路外侧伸出过长距离，适合在排布密集的喷杆、集成喷淋块上使用，相邻喷嘴安装时不会出现结构干涉，六角台的最大外径也做了限制，即使在小间距的安装孔位上，扳手操作也不会碰到相邻部件。喷嘴的流道从螺纹端的入口到出口切槽处做了平滑过渡，没有直角突变结构，一方面可以减少压力流体在流道内的沿程压力损失，提升喷射效率，另一方面也能避免流体中的杂质在流道拐角处淤积堵塞，提升喷嘴在含杂质流体工况下的使用寿命。

　　在实际选型应用中，这类喷嘴的材质通常根据输送介质的特性选择，输送普通清水、压缩空气时可采用常规铜合金或工程塑料材质，输送腐蚀性清洗液、高温介质时则会更换为不锈钢或特种工程塑料材质，不同的出口通径对应不同的流量参数，可根据系统的工作压力、需要的喷射覆盖宽度、冲击力要求匹配对应规格。设计建模时需要重点关注螺纹的牙型精度、六角台的对称度、出口切槽的角度公差，这些参数直接影响喷嘴的安装适配性与实际喷射效果，流道的同轴度也需要严格控制，否则会导致射流方向偏离设计轴线，无法对准需要喷射的目标区域。另外喷嘴的密封端面需要做平整处理，与管路接头贴合时不能有翘曲、划痕，否则在高压工况下容易出现渗漏问题，建模时密封端面的平面度、粗糙度要求都需要在工程图中明确标注，指导后续的加工与检验环节。
