垂直通道旋转式流体输送密封构件

　　在流体管路系统的设计选型中，需要兼顾相对旋转自由度与介质密封性能的连接节点，一直是结构设计的难点，这类节点常见于需要做周向转动调整的管路终端、需要随执行件同步回转的介质输送通路，比如消防供水系统中需要调整出水方向的栓体连接段、集中润滑系统中需要随运动部件摆动的润滑剂输送支路，这类场景既要求连接部位能够自由绕轴线回转，又要保证带压介质不会从旋转配合面发生泄漏，同时还要承受管路内的介质压力与外部的连接载荷。

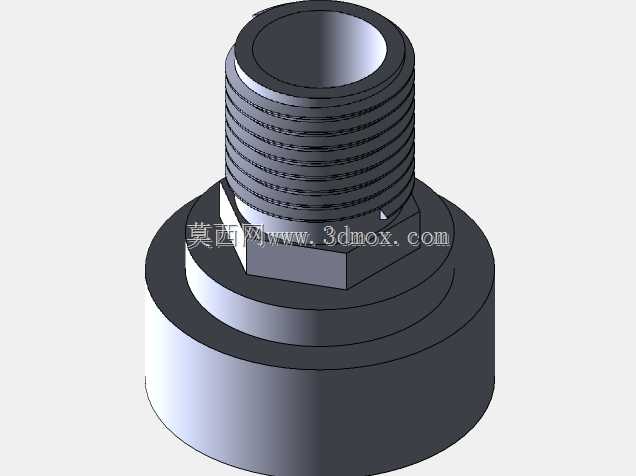

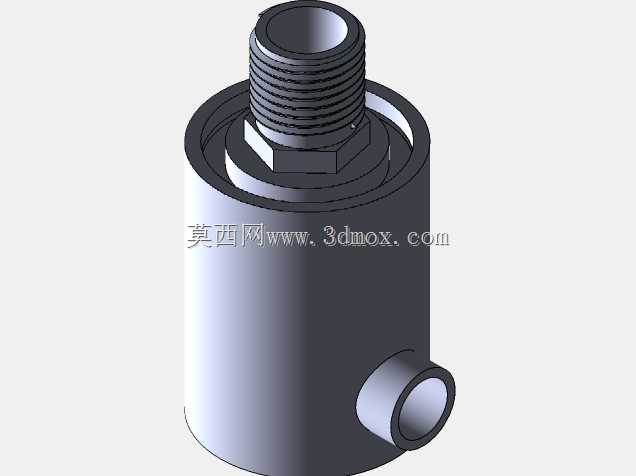

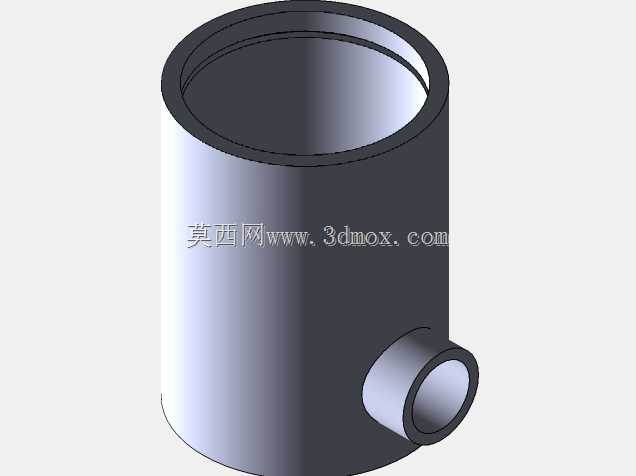

　　本次设计的旋转密封构件，正是针对这类垂直布置的回转通路场景开发的专用连接部件。从结构布局来看，构件主体采用圆柱形腔体作为核心承载结构，顶部设置外螺纹连接端，用于和上游固定管路实现螺纹紧固连接，螺纹规格选用常规管路通用的密封管螺纹，能够在不额外增加密封垫片的情况下依靠螺纹牙型的过盈配合实现静密封，降低安装工序的复杂度。侧部设置径向引出的外伸接口，接口同样采用圆柱光面加外螺纹的结构形式，用于连接下游的活动管路或者终端执行元件，当上部接口与固定管路连接后，下部腔体与侧部接口可以绕上部轴线做360度自由回转，不会对连接的下游管路产生扭转拉扯，适配需要频繁调整管路朝向的使用场景。

　　设计过程中，旋转配合面的密封结构是核心考量点，配合间隙的取值需要兼顾转动灵活性与密封可靠性：间隙过大会导致介质在压力作用下从配合面渗出，间隙过小则会增大转动阻尼，长期使用后容易出现配合面磨损咬死的问题。因此在建模阶段，将旋转配合段的公差带设置为间隙配合，配合面的表面粗糙度要求控制在Ra1.6以下，降低转动过程中的摩擦阻力，同时在配合段内部预留了密封件安装槽位，可以根据输送介质的类型选配O型密封圈、旋转格莱圈等不同的密封元件，输送润滑脂这类粘度较高的介质时，可以选用摩擦阻力更小的O型圈结构，输送清水、低压消防水这类低粘度介质时，可以选用密封性能更优的组合式旋转密封件，兼顾不同工况的使用需求。

　　从安装边界来看，构件主体的外径尺寸控制在适配常规DN15到DN25管路的安装空间范围内，顶部螺纹段的长度预留了足够的拧入深度，能够保证与管路螺纹连接后有足够的啮合牙数，承受管路内的介质压力而不发生脱扣。侧部接口的轴线与主体轴线垂直相交，安装时不需要额外调整角度，直接对接下游管路即可，整体结构没有突出的尖锐棱角，所有外边缘都做了R1到R2的圆角处理，避免安装过程中划伤操作人员，也减少了应力集中点，提升构件在承受振动载荷时的结构强度。

　　在实际应用场景中，这类密封构件可以直接替换传统的固定管路接头，解决原有固定接头无法回转、管路调整时需要拧松多段管路重新对位的问题。比如在消防栓的出水接口处安装该构件，水带连接后可以根据灭火作业的朝向随意调整水带角度，不会因为水带扭转导致水流阻力增大或者接口松脱；在设备集中润滑系统的分配器出口安装该构件，可以适配随设备滑台往复移动的润滑管路，避免管路反复弯折导致的疲劳破损，同时保证润滑脂能够稳定输送到润滑点，不会因为管路扭转导致密封失效泄漏。

　　建模过程中对所有配合面都做了干涉检查，确保旋转过程中上部固定段与下部回转段之间不会发生结构碰撞，所有螺纹特征都按照标准管螺纹的牙型参数建模，能够直接导出工程图用于生产加工，不需要二次调整尺寸参数。腔体内部的流道做了圆弧过渡处理，避免介质在流道转角处出现涡流滞止，输送含有微小杂质的介质时也不容易发生堵塞，流道的通径与上下游接口的通径保持一致，不会因为通径突变产生额外的压力损失，保证介质输送的效率。
