漫威美国队长经典振金盾牌结构设计

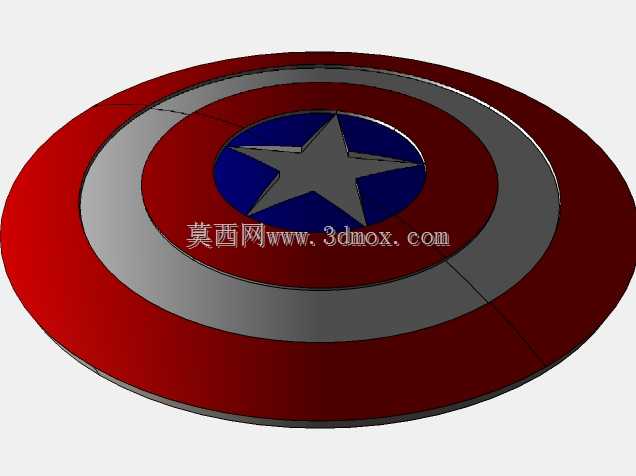

　　该盾牌结构采用经典的同心圆分层设计，从外到内依次为红色外圈、银色中环、红色内环、蓝色中心圆以及中心五角星造型，整体为对称回转体结构，曲面过渡顺滑无棱角，符合手持道具的人机工程学要求。从结构设计角度看，该模型采用等厚曲面偏移的建模思路，整体壁厚均匀，适合采用铸造、钣金冲压或者3D打印后表面处理的工艺进行实物制作，不同色层之间采用台阶式嵌合结构，无需额外粘接定位即可实现分层装配，降低后期涂装分色的施工难度。在实际应用场景中，该结构既可以作为影视cosplay活动的手持道具，也可作为主题展馆的陈列展品，还能通过等比例缩放制作不同尺寸的桌面摆件、挂饰类周边产品。设计过程中优先考虑了手持使用的受力特性，

　　背部预留的绑带安装位位于盾牌重心同心圆位置，手持时不会出现偏坠问题，长时间握持也能保持平衡，曲面弧度经过多次调整，既还原了影视原作的视觉比例，又避免了弧度过大导致的边缘剐蹭问题。外形尺寸方面，按照常规1:1真人使用比例设计时，整体直径控制在75cm左右，整体厚度不超过3cm，边缘做R3圆角处理，握持时不会硌伤手臂，安装边界上背部的握把与绑带固定座采用内嵌式设计，不会突出盾牌背面的安装基准面，既可以直接壁挂安装作为装饰，也可以加装背带实现背负携带。分层结构的设计上，每一层色环的宽度比例严格遵循原作设定，红色外圈宽度占总半径的27%，银色中环占22%，红色内环占23%，中心蓝色圆占28%，

　　五角星的五个尖角端点恰好落在蓝色圆与红色内环的分界线上，保证视觉比例的协调统一。建模过程中采用回转特征构建基础曲面，五角星区域采用拉伸切除后曲面圆角过渡，避免尖角处出现应力集中问题，若采用金属铸造工艺制作，该结构的拔模斜度统一设置为1.5°，无需额外拆件即可实现整模脱模，若采用玻璃钢翻模制作，分模线设置在盾牌厚度方向的中部分型面上，合模后打磨痕迹可隐藏在色层分界处，降低后期表面处理的工作量。针对不同使用场景的结构优化方面，作为陈列展品使用时，可在背部预留挂墙孔位，孔位距离中心15cm对称分布，适配常规的膨胀螺丝安装间距，壁挂后承重均匀不会出现倾斜；作为手持道具使用时，握把采用符合人体手掌弧度的曲面设计，握持位置距离盾牌内表面2.

　　5cm，预留足够的手部活动空间，绑带穿孔位宽度设置为2.5cm，适配市面上常规的尼龙绑带规格，无需额外定制配件。表面处理的结构预留上，不同色层之间预留0.2mm的高度差，涂装时可直接沿着台阶边缘贴美纹纸，无需手动描线即可实现整齐的分色效果，中心五角星区域略微凸起0.15mm，既增强视觉立体感，也能避免日常摆放时五角星表面被摩擦掉漆。从结构强度角度看，整体曲面的拱形设计能够有效分散正面受到的冲击力，若采用铝合金材质制作，3mm壁厚即可满足日常cosplay使用的强度要求，不会因为轻微碰撞出现凹陷变形，边缘的圆角处理也能避免使用过程中磕碰造成的自身损伤与周边人员划伤风险。
