微型齿轮耦合活塞传动机构结构

　　这套微型齿轮耦合活塞传动结构，核心是将旋转运动与直线往复运动做紧凑化集成，常见于小型动力输出单元、微型流体泵、便携气动工具的动力端设计场景，在桌面级小型动力设备、教学演示教具、微型液压动力模块中都能见到同类结构的应用。从结构布局来看，整套机构没有冗余的外置支撑框架，直接将齿轮传动组与活塞连杆组件做同轴嵌套设计，大直径齿圈同时承担传动与支撑基座的作用，省去了额外的箱体安装面，能大幅压缩整体安装空间，适配对安装体积有严格限制的小型设备舱位。

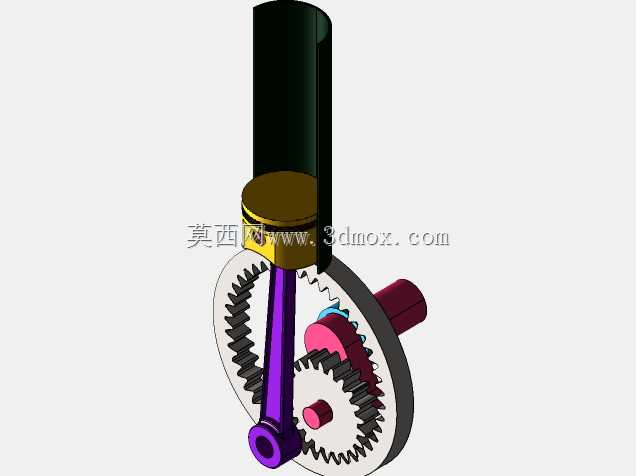

　　功能实现逻辑上，动力从侧方伸出的阶梯轴输入，轴上固定的小直径主动齿轮首先与中间的双联齿轮啮合完成一级减速，双联齿轮的大齿端再与内侧的大齿圈啮合完成二级减速，大齿圈端面偏心位置铰接紫色连杆组件，连杆上端直接连接活塞本体，活塞嵌套在竖直布置的缸筒内壁做直线往复滑动，整套传动链的减速比匹配微型动力源的高转速输出特性，能将高速旋转输入转换为大推力的直线往复输出，避免了额外加装减速箱带来的体积增量。

　　设计过程中需要重点把控几个配合边界：首先是齿轮副的侧隙控制，由于整套机构没有独立的轴承座支撑，齿轮轴的定位完全依靠齿圈内侧的凸台结构，双联齿轮的铰接轴与齿圈本体的配合公差需要选H7/p6的过渡配合，避免运转过程中轴窜动导致齿轮啮合卡滞；其次是活塞与缸筒的配合间隙，微型结构的活塞没有额外的气环油环结构，完全依靠本体圆柱面与缸筒内壁的间隙密封，间隙值控制在0.02-0.04mm区间，既保证往复运动无卡滞，又能满足低压工况下的密封要求；再者是连杆两端铰接点的位置度公差，偏心铰接点与齿圈旋转中心的偏心距直接决定活塞的行程长度，建模时需要将偏心距的公差控制在±0.01mm以内，否则会出现活塞运动到上止点时与缸筒端面碰撞、或是下止点时连杆与齿圈结构干涉的问题。

　　安装边界层面，整套机构的外接安装面仅为侧方输入轴的伸出端、以及缸筒上端的法兰端面，输入轴的轴径做了阶梯限位设计，伸出长度预留了12mm的联轴器安装位，可直接对接微型直流电机、气动马达等小型动力源；缸筒上端的法兰面预留了四个均布的安装孔，可直接固定在阀块、泵体等终端执行部件的安装面上，不需要额外设计转接法兰。结构的外形轮廓在径向方向以大齿圈的外圆为最大边界，轴向方向以缸筒顶端到输入轴轴端为总长度，整体轮廓近似L型布局，在设备内部排布时可以充分利用角落空间，避开其他管线与元器件的安装位置。

　　实际工况适配方面，这套结构的齿轮组采用直齿圆柱齿轮设计，加工难度低，采用粉末冶金或是工程塑料注塑即可批量生产，活塞与连杆组件可采用铝合金或是耐磨POM材质加工，整体重量控制在百克级别，适配便携设备的轻量化要求；运转过程中齿轮副的润滑可采用脂润滑方式，在装配时填充足量润滑脂即可满足长期运转需求，不需要设计独立的润滑油路，进一步简化了配套结构的设计复杂度。需要注意的是，由于结构尺寸偏小，齿轮的模数选取为0.5模，齿根厚度有限，不适用于大扭矩的重载工况，额定输入扭矩需要控制在0.5N·m以内，避免轮齿断裂失效；活塞的往复频次建议控制在每分钟300次以内，过高的往复速度会加剧活塞与缸筒的磨损，缩短整体使用寿命。

　　从建模逻辑来看，整套结构采用自顶向下的设计思路，首先确定活塞的行程与输出推力要求，反推所需的减速比与偏心距参数，再依次确定各级齿轮的齿数、模数、分度圆直径，之后在齿圈本体上直接做出铰接凸台与齿轮轴安装孔，最后做连杆与活塞的结构适配，所有配合面在建模阶段就完成干涉检查，确保运动过程中所有零件无硬干涉，运动轨迹完全符合设计预期，不需要后续反复调整结构参数。
