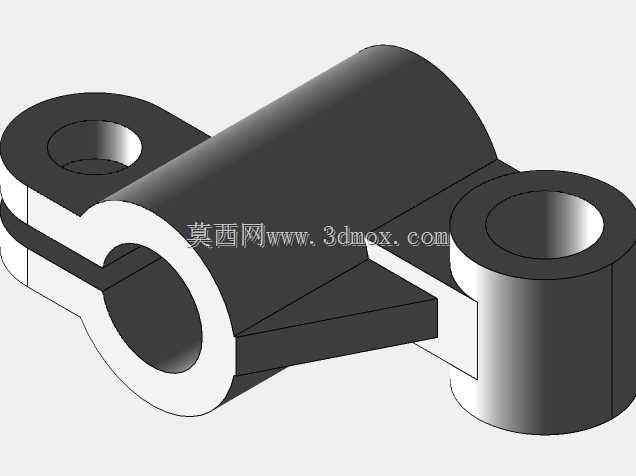

这类带双侧安装耳的开口筒式固定元件,在轻工输送线、小型自动化工作站、通讯设备安装支架的铰接点位应用十分普遍,日常做结构方案时经常会碰到需要实现杆件铰接同时兼顾快装需求的场景,这类结构刚好能匹配对应的使用需求。从实际使用场景来看,它主要承担径向承载的铰接支撑作用,中间的开口筒腔用来穿装对应直径的铰接圆轴,开口的缝隙设计可以在锁紧时产生微量的弹性形变,抱紧穿入的轴件,避免轴在工作过程中出现轴向窜动或者径向晃动,相比整圆式的轴座,这种开口结构不需要从轴的端部穿装,能直接从轴的径向卡入安装,在设备后期维护、部件更换的时候不用拆解整段轴系,能大幅缩短现场运维的拆装时间,尤其是在通讯基站的走线支架调整、小型输送线的导杆固定这类需要频繁调整点位或者更换易损件的场景下,这种结构的优势非常明显。
从设计思路上拆解这个零件,首先是主体的筒身部分,壁厚的取值是按照承载的径向载荷来核算的,常规工况下如果是承受1000N以内的径向静载荷,筒身壁厚取孔径的1/8到1/6就能满足强度要求,不会出现受力开裂的问题;筒身的开口缝隙宽度一般控制在1.5mm到3mm之间,缝隙太窄的话锁紧时形变量不足,无法有效抱紧轴件,缝隙太宽又会导致筒身的整体刚性下降,承载时容易出现开口处的应力集中变形。两侧的安装耳是和筒身一体成型的结构,耳座上的安装孔是同轴设计的,孔位的中心距需要和配套的安装支架孔位严格匹配,安装孔的直径比所用的固定螺栓大0.2mm到0.5mm,预留一定的安装调整余量,避免加工误差导致装配时螺栓无法穿入。耳座和筒身的衔接位置做了圆弧过渡处理,这个细节很关键,要是直接做直角衔接,承载时应力会集中在直角根部,反复受载后很容易出现疲劳断裂,圆弧过渡的半径一般取壁厚的0.8倍到1倍,能有效分散衔接处的集中应力,提升零件的整体疲劳寿命。
关于安装边界的尺寸把控,做三维建模的时候首先要明确中间筒腔的适配轴径,这个尺寸是整个零件的核心基准,所有其他尺寸都要围绕这个基准来设定:两侧耳座的底面是安装基准面,这个平面和筒腔的轴线平行度公差要控制在0.1mm以内,不然安装后轴会出现偏斜,导致铰接转动时卡滞;耳座的厚度要和螺栓的规格匹配,用M4螺栓安装的话耳座厚度取4mm到5mm,M5螺栓的话取5mm到6mm,保证螺栓锁紧时耳座不会出现弯曲变形。零件的整体长度方向,也就是两个耳座外侧的距离,要比安装位置的预留间隙小1mm左右,避免装配时出现干涉;筒身的外径比筒腔内径大两倍壁厚,安装时要注意筒身外壁和周边结构的安全间隙,至少预留2mm以上的空间,防止工作过程中因为振动产生磕碰摩擦。另外筒腔的内孔表面粗糙度建议控制在Ra1.6到Ra3.2之间,太粗糙的话会增大和轴的摩擦阻力,导致铰接转动不顺畅,太光滑又会降低抱紧时的摩擦力,容易出现轴的滑移。实际建模的时候还要注意,开口的两个端面要做平行度约束,保证锁紧时两个端面能均匀贴合锁紧件,不会出现偏载导致的抱紧力不均。这类零件如果是用在有轻度腐蚀的户外通讯设备场景,材质一般选6061铝合金做阳极氧化处理,重量轻且有不错的防锈能力;如果是用在工业设备的重载点位,就选45号钢做发黑处理,强度更高承载能力更强,建模时可以根据使用场景调整材质对应的细节参数,比如铝合金材质的话壁厚可以适当加厚0.5mm到1mm,弥补材质强度和钢材的差距。
