卡丁车钢管式车架底盘结构设计

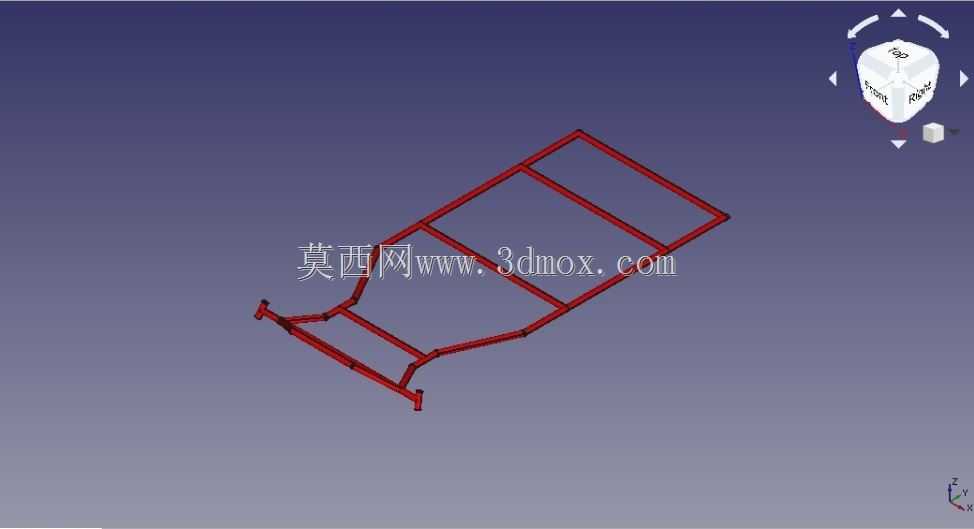

　　这套卡丁车车架结构采用空间钢管桁架式布局，是小型场地竞速、休闲娱乐类卡丁车的核心承载基体，日常应用涵盖户外休闲车场、室内竞速场馆、青少年卡丁车培训、商用游乐设备配套等多个场景，作为整车的安装基础，所有动力总成、转向机构、行驶系统、座椅防护部件都需要依托该车架完成定位装配。从实际使用需求出发，设计阶段优先考虑了车架的扭转刚度与轻量化平衡，区别于普通乘用车辆的冲压焊接一体式底盘，卡丁车没有独立的承载式车身，所有行驶过程中的冲击载荷、加速制动惯性力、过弯侧向力都直接由钢管框架承担，因此管材的排布走向完全顺着载荷传递路径规划：前段收窄的结构用于适配转向机与前悬挂安装位，预留的安装支点可以直接固定转向立柱、前轮羊角轴以及制动总泵组件，

　　管段的弯折角度经过反复校核，既保证前轮转向时不会与结构发生运动干涉，也能让前轮受到的路面冲击顺着斜向支撑管快速分散到整个框架，避免局部应力集中导致的焊缝开裂问题。中段的矩形框架区域是整车的核心承载区，尺寸边界严格适配常规卡丁车的座椅安装点位与动力总成布置空间，两侧的纵向主钢管是整个车架的受力主梁，横向连接的横管按照等间距排布，既可以作为座椅、电池、油箱或者发动机组件的安装基座，也能在侧面受到碰撞时通过多道横管分散冲击力，对驾乘人员形成基础的结构防护；框架中部预留的横向跨距充分考虑了驾乘人员的腿部活动空间，不会出现正常驾驶姿态下腿部与结构剐蹭的问题。后段的结构向外小幅延展，用于固定后驱动桥、动力输出组件以及后轮制动系统，

　　两侧延伸的管段专门设置了后桥安装的同轴定位基准，装配时可以快速保证后轴与车架纵向中心线的垂直度，避免后期出现行驶跑偏、轮胎偏磨的问题；后段的斜向支撑管直接连接到中段主纵梁，将驱动轮的牵引力、制动时的后轮载荷直接传递到主承载结构上，不会出现局部受力过大导致的管段变形。从安装边界来看，整个车架的外轮廓尺寸完全符合常规小型卡丁车的场地通行要求，宽度方向不会超出常规赛道的车道限宽，轴距参数适配10寸以内的卡丁车专用轮胎，所有安装点位都预留了标准的螺栓连接孔位，不需要二次加工就可以适配市面上多数通用的卡丁车改装配件；管材的选型兼顾了强度与重量控制，管壁厚度可以满足日常商用场景下高频次使用的强度需求，不会因为长期承受交变载荷出现金属疲劳断裂，

　　同时整体重量控制在合理区间，不会额外增加动力系统的负载。设计过程中特意规避了复杂的曲面冲压件，全部采用标准圆管弯折、焊接成型，生产加工门槛低，普通的管材弯折设备、焊接设备就可以完成加工制造，后期维护时如果出现局部管段变形，也可以单独切割更换对应管段，不需要整体报废车架，大幅降低了生产与后期运维成本。结构上没有多余的装饰性构件，每一段管材都承担对应的载荷传递或者部件安装功能，在保证结构强度满足使用要求的前提下，尽可能减少了不必要的管材使用，既控制了制造成本，也降低了整车整备质量，对于提升卡丁车的动力响应、操控灵活性都有直接帮助。实际装配时，车架的前后重量分配经过前期布局优化，动力组件后置后，前后轴荷可以达到接近4:6的比例，符合卡丁车后驱布局的抓地力需求，过弯时的重心转移也更可控，能够适配场地竞速时的激烈驾驶需求；车架的离地间隙设置也充分考虑了场地路面的通过性，不会因为常规的路面起伏出现底盘剐蹭，同时较低的重心位置也能提升车辆过弯时的抗侧翻能力，保障驾驶过程中的结构稳定性。
