卡丁车用机械固定连接支座结构设计

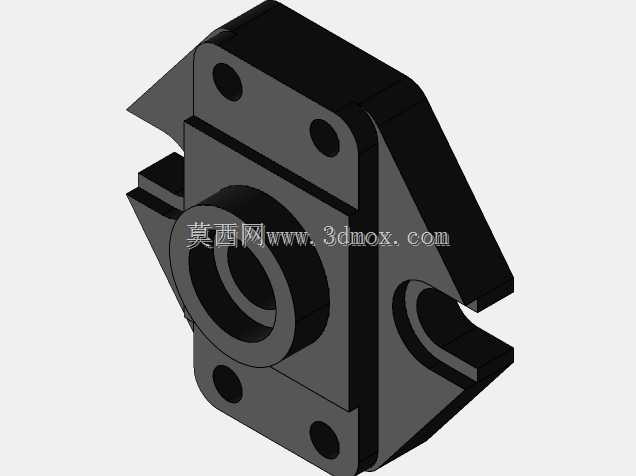

　　该固定支座属于卡丁车底盘系统的核心连接构件，主要承担车架与转向节、悬挂摆臂之间的载荷传递与位置固定作用，在卡丁车高速过弯、颠簸路面行驶的工况下，需要同时承受纵向冲击载荷、横向侧倾力以及制动过程中的反向力矩，对结构强度与安装定位精度有较高要求。从结构设计逻辑来看，支座主体采用一体化铸造成型后机加工的工艺思路，主体基座设置四个对称分布的通孔安装位，孔位公差控制在H7级，可通过M8规格的高强度螺栓与车架主梁的安装面实现刚性连接，安装面平面度要求控制在0.05mm以内，避免装配后出现应力集中导致的支座变形或螺栓松动。支座中部设置的阶梯通孔为轴承安装位，大端孔径适配深沟球轴承的外圈安装尺寸，孔壁设置有挡圈卡槽，可实现轴承的轴向定位，

　　小端孔径为传动轴的避让通道，可保证转向传动轴或悬挂铰接轴的顺畅转动，避免运动过程中出现剐蹭卡滞。支座两侧延伸出的带槽楔形结构为摆臂连接位，槽口宽度与悬挂上摆臂的连接端厚度匹配，槽壁设置同轴铰接孔，可通过销轴实现摆臂与支座的铰接连接，楔形延伸结构的倾斜角度经过运动包络校核，可保证摆臂在上下跳动的全行程范围内不会与支座主体发生运动干涉。从安装边界来看，支座整体安装面的轮廓尺寸控制在120mm×90mm范围内，突出安装面的最大高度为75mm，不会占用底盘过多的布置空间，可适配多数入门级娱乐卡丁车、场地竞技卡丁车的车架安装孔位布局，不需要对原有车架进行额外的打孔改装即可完成替换安装。在结构强度设计上，支座主体的壁厚设置为8mm，

　　在轴承安装位与安装孔位的衔接处设置了R5的过渡圆角，分散应力集中点，经过有限元校核，在承受3倍额定冲击载荷的工况下，最大应力值低于铸铁材料的屈服强度，可满足卡丁车赛事级别的使用强度要求。支座表面采用发黑处理工艺，可提升构件的防锈能力，同时降低表面反光率，避免场地行驶过程中反光影响车手视线。在实际装配过程中，需要先将轴承压入中部阶梯孔，安装孔位弹性挡圈完成轴承轴向固定后，再将支座整体与车架安装面对齐，穿入连接螺栓并按照对角顺序拧紧，拧紧力矩控制在22N·m，之后再完成摆臂与铰接销轴的装配，装配完成后需要手动摆动摆臂确认转动顺畅无卡滞，再进行后续的制动、转向系统部件安装。该结构在设计过程中充分考虑了卡丁车的维护便捷性，

　　所有安装孔位均采用通孔设计，不需要复杂的专用工装即可完成拆装更换，铰接位的销轴采用标准件，后期维护更换成本较低，同时一体化的结构设计减少了装配累积误差，可提升底盘系统的装配一致性，保证卡丁车四轮定位参数的稳定性，减少行驶过程中出现跑偏、轮胎异常磨损的概率。
