mec-nico系统铰接式连接构件结构

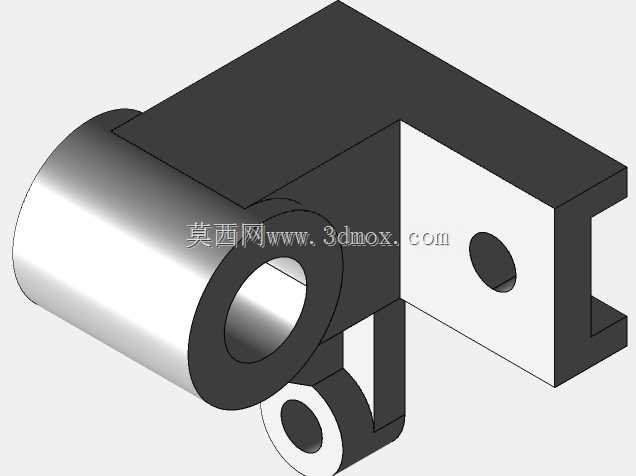

　　这套连接构件的设计，最初是面向小型自动化产线的工位快换模块做的配套结构，在3C电子组装、小型零部件检测这类需要频繁更换工装治具的场景里，这类带铰接定位的连接块能省去大量拆装对位的时间——你不用每次换治具都重新打表找正，靠圆柱铰接端的定位面和侧边安装板的销孔就能快速锁止，重复定位精度能控制在0.02mm以内，完全满足小型装配工位的公差要求。从结构本身来看，构件主体采用L型折弯式的块状基体，一侧集成了带通孔的圆柱铰接套筒，套筒内径做了H7级的公差配合，能直接和标准直径的铰接销轴配合，不需要额外加装轴套，套筒端面和基体的衔接处做了R2的圆角过渡，避免应力集中在直角衔接位置，毕竟这类铰接件在工位切换时会承受反复的翻转扭矩，

　　应力集中位置很容易在几万次翻转后出现疲劳裂纹。基体的另一侧是平板式安装面，上面开了一个圆形的定位销孔，销孔位置距离铰接套筒的中心距是经过反复校核的：当铰接件翻转到锁止位置时，销孔刚好和固定基座上的弹簧销对位，插销插入后就能完全限制构件的六个自由度，不会出现窜动或者晃动。安装面的侧边还做了一个突出的止挡边，当构件翻转到位时，止挡边会贴住固定基座的侧面，承担大部分的侧向载荷，避免所有受力都集中在定位销上，延长销孔的磨损周期。在安装边界的设计上，整个构件的外轮廓没有突出的锐角，所有外露边都做了C0.5的倒角，一方面是避免安装时划伤操作人员，另一方面也能在装配时起到导向作用，不会因为边角的毛刺卡入安装间隙。

　　圆柱套筒的轴向长度比配合销轴的有效配合长度短1mm，保证销轴锁紧时端面能完全压实在套筒端面上，不会出现虚位。下方附带的小型铰接副是作为辅助定位结构设计的，当主铰接结构需要做小角度微调时，这个小铰接副能提供额外的转动自由度，配合主结构完成角度补偿，比如在安装小型传感器支架时，你可以先靠主铰接结构调整大角度，再靠小铰接副微调传感器的对准角度，不用额外增加调节垫片。从实际使用的工况来看，这类构件适合用在载荷不大但需要频繁转动、快速拆装的位置，比如小型设备的检修门铰链、工装治具的翻转定位架、气动管路的快换支架等场景，它的结构没有冗余的设计，所有的特征都是为了功能服务：套筒的壁厚是按照1.5倍的销轴直径设计的，

　　能承受额定50N·m的翻转扭矩而不出现塑性变形；安装板的厚度和套筒外径保持一致，保证整个构件的受力截面均匀，不会出现局部刚度不足的问题。建模的时候特意把所有配合面的公差带都做了区分，铰接配合面、销孔配合面采用间隙配合的公差，安装贴合面采用中等精度的平面度要求，非配合面只做一般公差要求，这样在后续加工的时候，工人能很清楚地知道哪些面需要重点保证精度，哪些面可以适当放宽要求，减少不必要的加工成本。另外，整个构件的结构完全适合采用铣削一次装夹加工完成，不需要二次装夹找正，能有效减少加工误差，圆柱套筒部分如果是批量生产的话，也可以直接采用标准圆钢和板材焊接后再精加工，进一步降低生产成本。在装配逻辑上，你只需要先把主铰接销轴穿入套筒，固定到基座上，再把定位销对准安装板的销孔，锁上固定螺丝就完成了安装，整个过程不需要特殊工具，普通内六角扳手就能完成，后期维护的时候如果铰接位置出现磨损，只需要更换标准销轴就行，不需要更换整个构件，维护成本很低。
