四轮车辆底盘转向机构结构设计

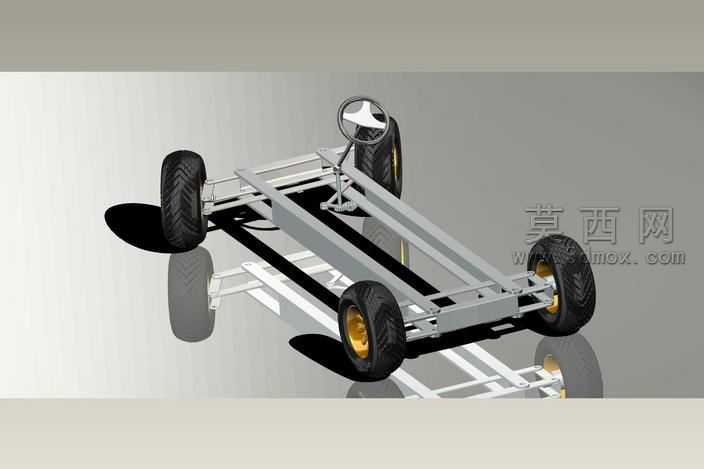

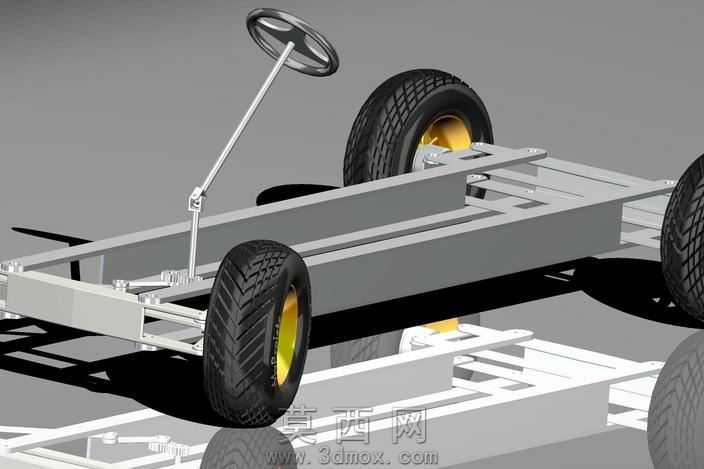

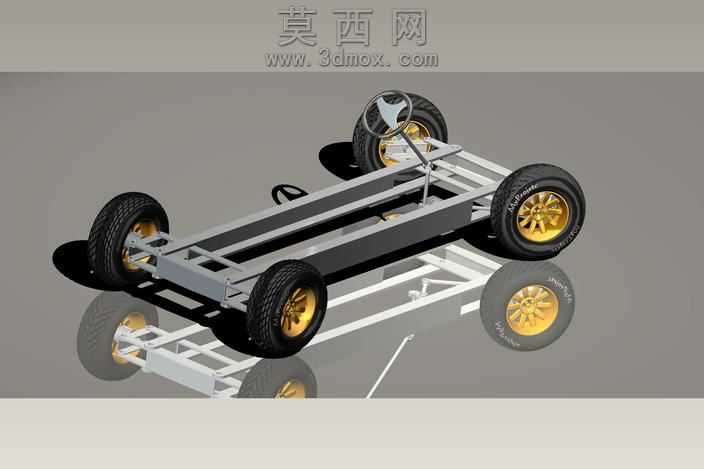

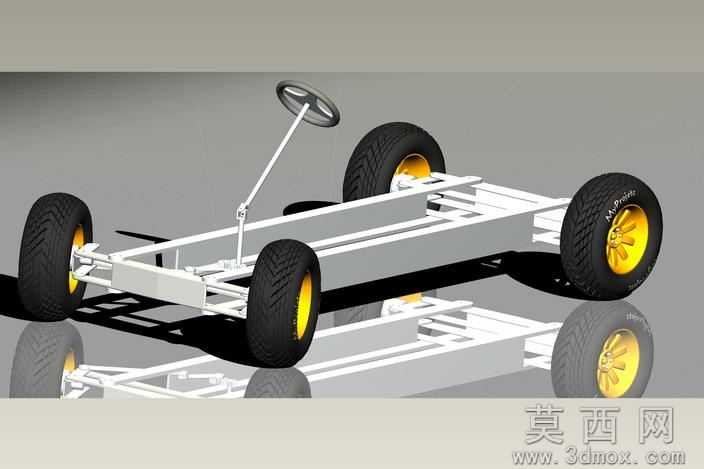

本作品为四轮车辆底盘转向机构的三维设计成果，建模阶段采用自底向上的装配思路完成整体搭建：首先完成单个车轮与轮毂的参数化建模，对轮胎胎面花纹、轮毂辐条结构做了简化几何处理，在保证结构辨识度的同时控制模型整体面数，提升装配与渲染的运行效率；其次完成车架主体的型材框架建模，采用矩形截面杆件搭建分层式承载结构，预留出转向机构、动力组件的安装定位点位，所有杆件的连接位置均做了贴合约束，确保装配关系符合实际机械装配逻辑。转向操纵部分采用方向盘-转向柱-转向拉杆的经典传动结构，建模时对转向柱的铰接点位、拉杆的球头连接结构做了精准的几何约束，可直观展示转向动作的力传递路径，能够模拟前轮偏转的联动效果。渲染阶段采用哑光金属材质赋予车架杆件，还原金属型材的真实质感；轮胎采用哑光橡胶材质，搭配亮面金属质感的金色轮毂，通过材质差异区分不同功能部件；地面设置镜面反射效果，清晰呈现底盘底部的结构布局，搭配柔和的环境漫反射光照，避免结构阴影过重遮挡细节。设计过程中重点考量了转向机构的运动干涉问题，通过三维装配的间隙检查，确认转向轮在最大偏转角度下不会与车架杆件、轮拱位置发生碰撞，同时兼顾了车架的承载布局合理性，前后轮距、轴距参数参考轻型四轮车辆的通用尺寸设定，整体结构简洁清晰，可作为车辆底盘原理教学、转向机构结构认知的直观展示模型，也可作为小型电动车辆底盘开发的基础结构参考，帮助设计者快速理解四轮车辆转向系统与承载车架的配合逻辑，梳理底盘部件的布局思路。
