8mm规格开口型轴用格罗弗挡圈结构

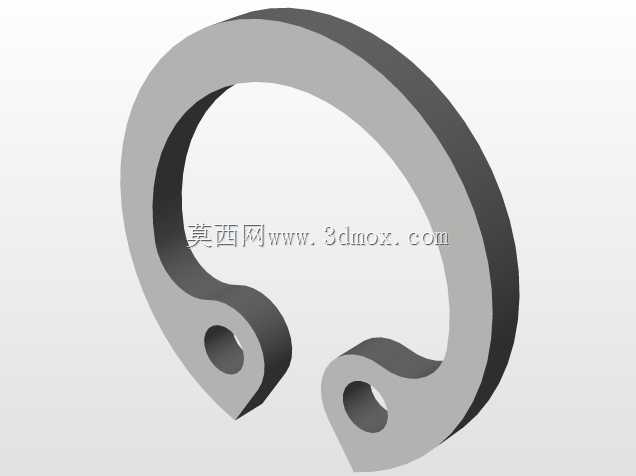

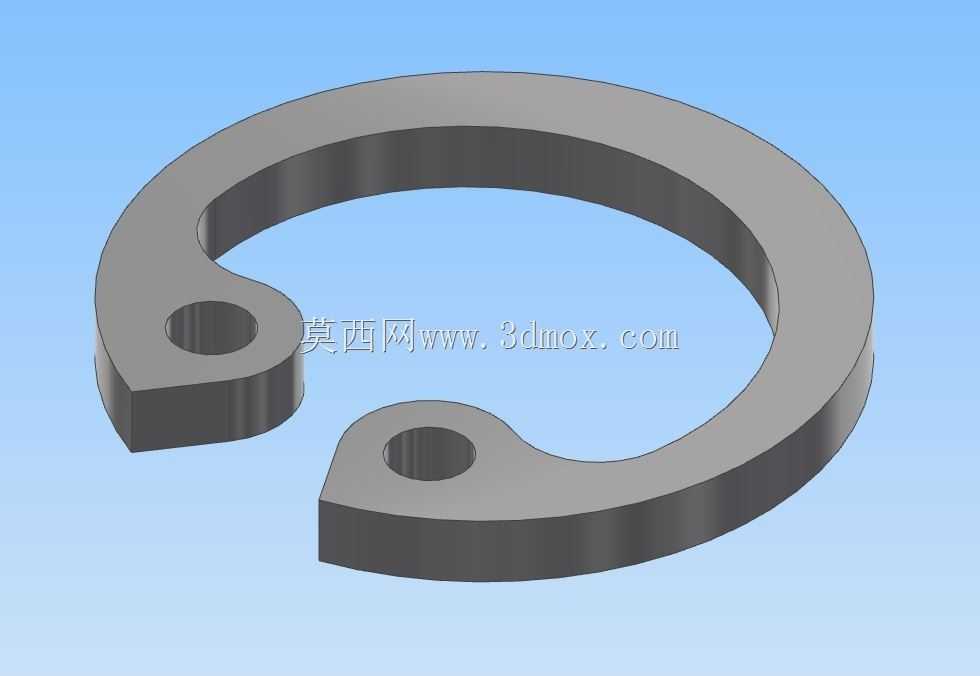

　　在常规的机械传动与装配场景里，轴系零件的轴向限位一直是结构设计中不可忽视的细节，尤其是小尺寸轴径的装配工况，过大的限位结构会挤占安装空间，过弱的限位结构又无法承受轴向窜动带来的载荷，8mm规格的格罗弗挡圈正是适配这类小轴径限位需求的典型零件。这类挡圈常应用在小型通讯设备的转轴结构、微型气动元件的活塞杆限位、小型电机输出轴的零件定位场景中，相比传统的轴端挡圈，它不需要在轴端加工螺纹孔，也不需要额外的螺钉紧固，仅依靠自身的弹性卡入轴上预设的环形卡槽内，就能完成对轴上套装零件的轴向位置约束，大幅减少小尺寸轴系的加工工序与装配零件数量。从结构设计逻辑来看，这款格罗弗挡圈采用开口C型的整体结构，环体截面为矩形，

　　两个端部各设置一个同轴的工艺圆孔，这两个圆孔并非安装定位孔，而是装配时的钳口受力位——装配时使用卡簧钳的两个钳头插入这两个圆孔内，撑开挡圈的开口尺寸，使其内径略大于待安装轴的轴径，即可顺利将挡圈滑入轴上预先加工好的环形卡槽位置，松开卡簧钳后挡圈依靠自身金属弹性回缩，内圈完全卡入卡槽内，外圈突出轴表面的部分就形成轴向限位的挡边，阻挡轴上的齿轮、轴承、衬套等零件发生轴向窜动。在尺寸边界的设计上，这款挡圈适配的轴径为8mm，对应的环形卡槽加工尺寸需要与挡圈的内径、厚度参数匹配：卡槽的深度需要略大于挡圈的径向厚度，保证挡圈卡入后不会因为轴向载荷被挤出卡槽；卡槽的宽度需要与挡圈的轴向厚度保持小间隙配合，避免挡圈在卡槽内出现轴向晃动，

　　连带被限位的零件出现位置偏移。挡圈的两个端部圆孔中心距经过精准计算，既保证卡簧钳插入时有足够的操作空间，又不会因为开孔过大削弱挡圈端部的结构强度，避免反复拆装时端部出现断裂变形。从实际使用的工况适配来看，这类小规格格罗弗挡圈通常采用弹簧钢材质加工，经过热处理后具备足够的弹性与结构强度，能够承受常规工况下的轴向冲击载荷，同时表面经过防锈处理，可适应普通室内设备的使用环境，不会因为短期受潮出现锈死在卡槽内的情况。在装配过程中需要注意，挡圈的开口方向需要避开轴上的受力集中区域，同时安装时不能过度撑开挡圈，当开口撑开尺寸超过挡圈内径的1.2倍时，很容易造成挡圈出现不可逆的塑性变形，失去弹性回缩能力，无法正常卡入卡槽完成限位。

　　相比同规格的锁紧螺母、轴端压板等限位结构，格罗弗挡圈的轴向占用空间极小，整体厚度仅为1mm左右，对于安装空间紧凑的微型设备、小型通讯工具类产品来说，能够最大限度压缩轴系的轴向尺寸，让整体结构更加紧凑。在建模过程中，这类挡圈的结构需要重点关注几个细节：一是环体的内外径同轴度，需要保证挡圈卡入卡槽后，整圈的突出高度保持一致，避免出现局部突出量不足导致限位失效的问题；二是两个端部圆孔的位置度，需要保证两个孔的中心连线经过挡圈的圆心，这样装配时卡簧钳撑开的力均匀分布在两个端部，不会出现单侧受力导致挡圈扭曲变形；三是开口处的过渡圆角，开口的两个端面需要做小圆弧过渡，避免安装时刮伤轴表面或者卡槽边缘，影响装配后的表面质量。在实际选型过程中，除了匹配轴径尺寸，还需要核算被限位零件的轴向载荷大小，当轴向载荷超过挡圈的承受极限时，需要考虑加大挡圈的厚度或者更换其他限位结构，不能单纯依靠小规格挡圈承受大载荷，否则容易出现挡圈被挤出卡槽、甚至断裂失效的问题，造成设备故障。
