CATIA DMU运动仿真带轮类零件结构设计

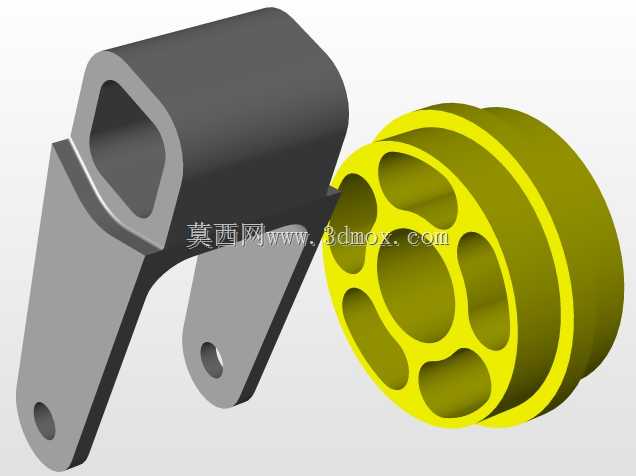

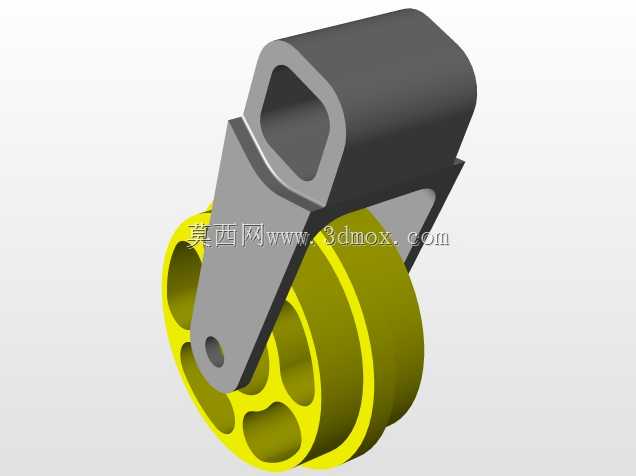

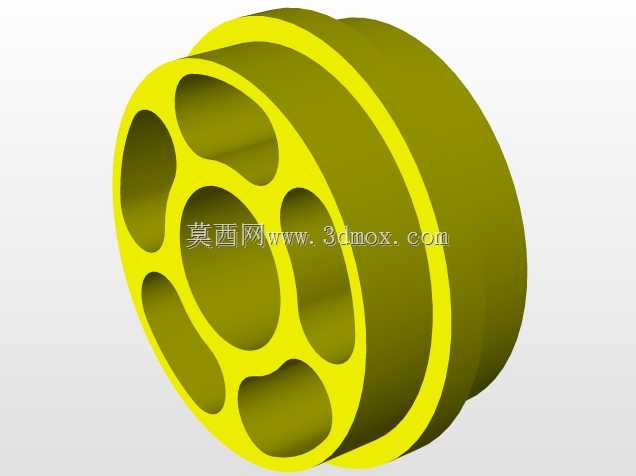

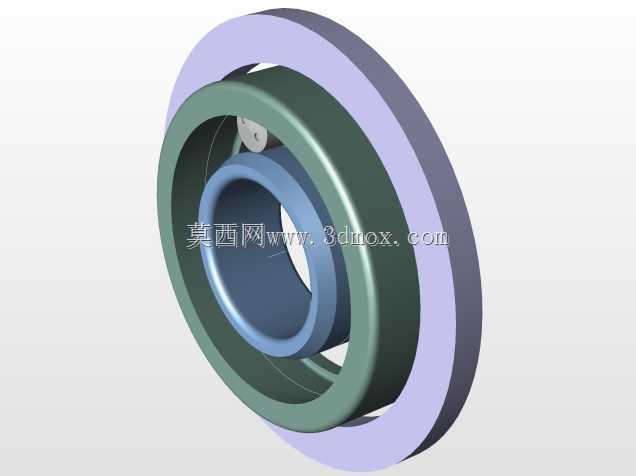

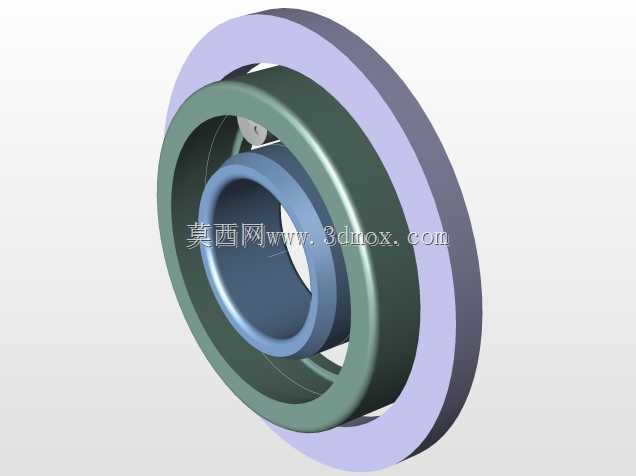

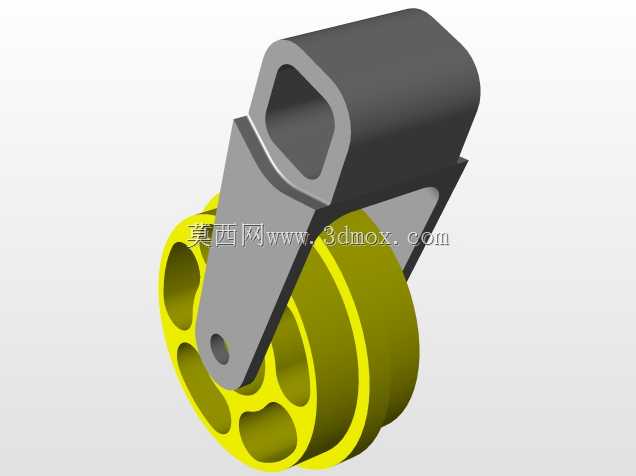

　　在常规带传动系统的设计迭代过程中，轮体结构的合理性直接决定整套传动机构的运行稳定性与寿命，这类多减重孔结构的带轮，多用于中小功率的动力传递场景，常见于轻工输送设备、小型机床进给机构、农用机械的附属传动单元中，区别于实心轮体的厚重结构，这类辐板式带镂空孔的设计，核心是在保证轮体结构强度满足额定载荷要求的前提下，尽可能降低轮体自身转动惯量，减少动力启动阶段的无效能耗，同时镂空结构也能在轮体高速运转时带动周边空气流动，对配套的传动带起到一定的散热作用，延缓带体因长时间高温出现的老化开裂问题。从结构设计逻辑来看，轮体外缘的双凸缘结构是为了对传动带形成侧向约束，避免设备运行过程中出现带体跑偏、脱落的故障，凸缘的高度需要匹配所选用传动带的厚度，

　　预留出0.5到1毫米的侧向间隙，既不能间隙过大失去限位作用，也不能间隙过小导致带体侧面与凸缘持续摩擦产生额外磨损。轮体端面的六个异形镂空孔，并非随意排布的装饰结构，每个孔的轮廓都经过受力校核，孔边缘做了均匀的圆角过渡，避免应力集中导致轮体在交变载荷下出现裂纹，孔位的排布严格遵循圆周对称原则，保证轮体整体的动平衡精度，减少高速转动时的径向跳动，降低配套轴承的额外载荷。在安装边界的设计考量上，轮体内孔的公差配合需要根据连接轴的传动形式选择，若采用键连接则需要对应设计键槽结构，保证扭矩传递的可靠性，轮体的轴向定位尺寸需要匹配安装位置的轴段长度，避免装配后出现轴向窜动；轮体的外径尺寸根据传动比要求计算确定，

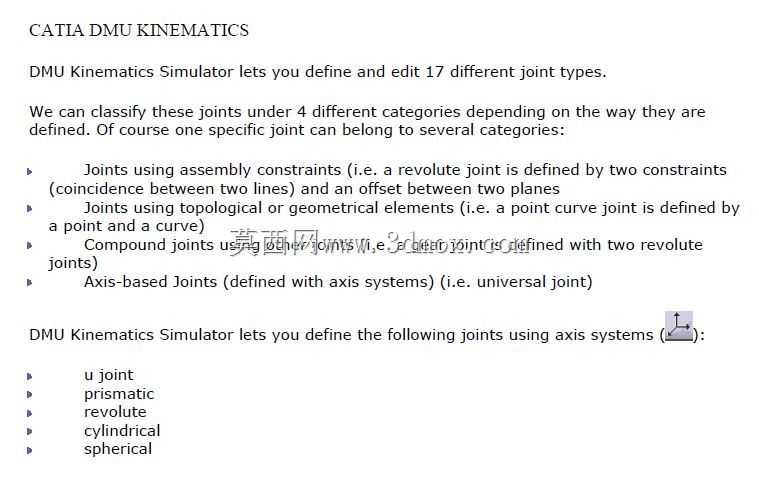

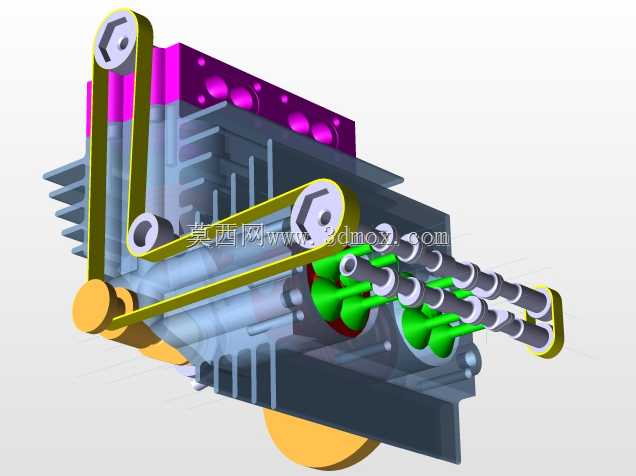

　　轮槽的截面尺寸需要与所选V带或平带的规格完全匹配，保证带体与轮槽的接触面积符合传动摩擦力要求。做DMU运动仿真时，需要重点验证轮体转动过程中与周边护罩、张紧轮的间隙是否合理，模拟额定转速下轮体的运动轨迹是否存在干涉，同时可以结合运动仿真结果校核轮体启动、制动阶段的扭矩传递平顺性，排查结构设计中存在的运动干涉风险，减少后续实物样机的试错成本。这类轮体的材料多选用铸铁或铸铝，铸铁材质的耐磨性更好，适用于载荷较大、运行时间长的工况，铸铝材质重量更轻，适用于对转动惯量控制要求更高的高速传动场景，不同材质对应的轮体壁厚、镂空孔的尺寸比例也需要做对应调整，保证结构强度与使用需求匹配。在实际装配环节，轮体安装完成后需要做动平衡测试，根据测试结果在对应位置做去重处理，保证运转时的振动值在允许范围内，避免长期振动导致连接螺栓松动、轴承过早损坏等连带故障。
