带外齿锁紧止推垫圈结构设计

　　在重载螺纹连接的防松设计场景里，这类带外凸齿的止推垫圈是很常见的配套锁紧零件，很多人做结构设计时容易忽略它的实际作用，觉得只是个普通垫片，实际在承受交变轴向载荷、存在振动工况的连接副里，它的止退效果比普通平垫圈、弹簧垫圈要可靠得多。先从实际安装逻辑说起，这类垫圈的内孔是和配套的螺纹件公称尺寸匹配的，安装时内孔套在螺杆或者轴的螺纹段外侧，垫圈本体贴紧被连接件的端面，外圈分布的多个凸齿在安装时需要对应卡入连接件端面预制的卡槽内，或者弯折贴靠在螺母的侧棱面上，通过机械咬合的方式阻止螺母和被连接件之间发生相对转动，从根源上避免螺纹连接在振动、冲击载荷下出现松脱。

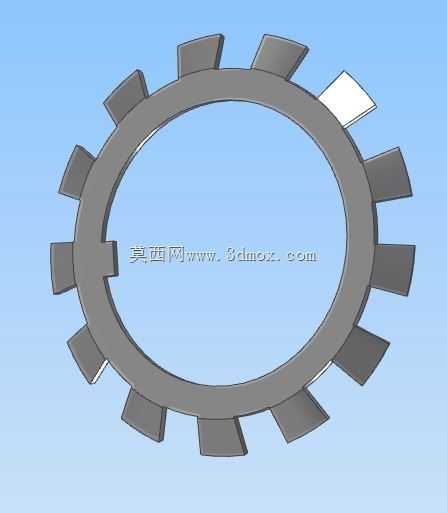

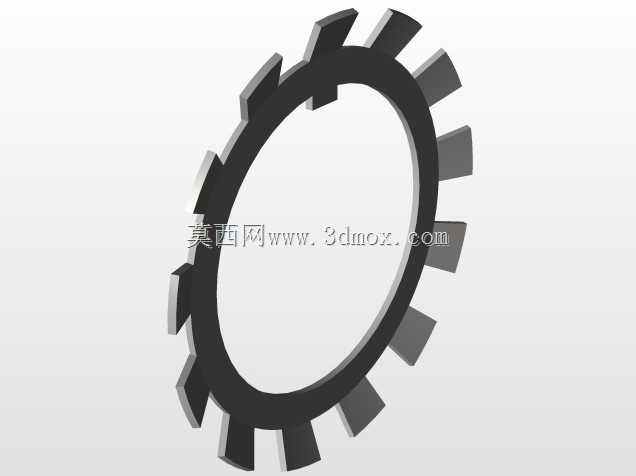

　　从结构设计的角度看，这个垫圈的本体是环形薄片状结构，厚度根据配套螺纹规格确定，要兼顾足够的刚性和弯折塑性——刚性保证它能承受轴向的挤压力，不会在螺栓预紧力下被压溃变形，塑性则是保证外圈的凸齿可以在安装时顺利弯折，不会因为硬度过高出现脆断。外圈的凸齿是均匀分布的，齿形做了梯形收窄设计，齿根位置做了圆角过渡，避免应力集中导致齿部在受载或者弯折时从根部断裂，每个凸齿的伸出长度经过匹配设计，既保证弯折后能完全贴靠螺母侧面形成足够的止挡力，又不会因为过长干涉相邻的连接结构或者其他周边零件。

　　实际应用场景里，这类止推垫圈多用在工程机械的行走机构连接、重型设备的主轴锁紧、传动系统的圆螺母固定位置，比如减速机输入输出轴的轴承锁紧螺母配套、矿山设备的振动部件连接、重型卡车的底盘悬挂连接位置，这些场景的共性是持续存在振动冲击，普通的摩擦式防松结构比如弹簧垫圈、尼龙锁紧螺母在长期交变载荷下容易失效，而这种机械锁止的止推垫圈只要安装到位，不会因为预紧力衰减出现松脱，可靠性更高。做三维建模的时候，首先要确定内孔的公称尺寸，要比配套螺纹的大径留出0.2-0.5mm的安装间隙，避免安装时卡滞；垫圈本体的外径要比配套螺母的对边尺寸小2-3mm，保证螺母压紧时整个压紧面都落在垫圈本体上，不会出现压偏的情况；外圈凸齿的数量一般根据配套螺母的棱边数确定，通常是12或者14个齿，保证不管螺母拧紧到哪个角度，都至少有一个齿能对准螺母的棱边，方便安装时弯折锁止。

　　还要考虑安装边界的问题，垫圈安装位置的周边要留出足够的空间，方便安装时用工具把凸齿弯折贴靠螺母，同时要注意被连接件的端面如果是加工面，不需要额外加工卡槽，直接把齿弯折靠在螺母上即可，如果是铸件毛坯面，最好在对应位置铣出浅槽，让其中一个齿卡入槽内，实现双重锁止，防松效果更好。另外设计时要注意齿部的方向，所有凸齿都是沿环形本体径向向外伸出，齿面和本体平面保持齐平，安装前是平整状态，只有在螺母拧紧到位后，才把对应位置的齿向上弯折贴住螺母侧面，不要提前弯折齿部，否则会导致垫圈安装不平整，预紧时出现偏载。

　　很多新手建模时容易犯的错误是把凸齿的厚度做的和本体一致，没有做齿根的加强，实际生产中这类垫圈都是冲压成型，齿根位置如果没有圆角过渡，冲压时容易出现裂纹，热处理后也容易在齿根位置断裂，建模时一定要在齿根和本体连接的位置加R0.3-R0.5的圆角，同时齿部的边缘要做微小的倒角，避免安装时划伤操作人员或者周边零件。另外垫圈的两个端面都要做平整处理，平面度公差控制在0.1mm以内，保证预紧时受力均匀，不会因为端面不平导致螺栓承受附加的弯曲应力。在做装配验证的时候，要模拟螺母拧紧后的状态，检查弯折后的凸齿和螺母侧面的贴合面积不小于齿面面积的80%，保证止挡力足够，同时要检查垫圈的内孔和螺杆之间的间隙均匀，不会出现偏心的情况，避免转动时和螺杆发生摩擦磨损。
