45度斜三通法兰连接管件结构设计

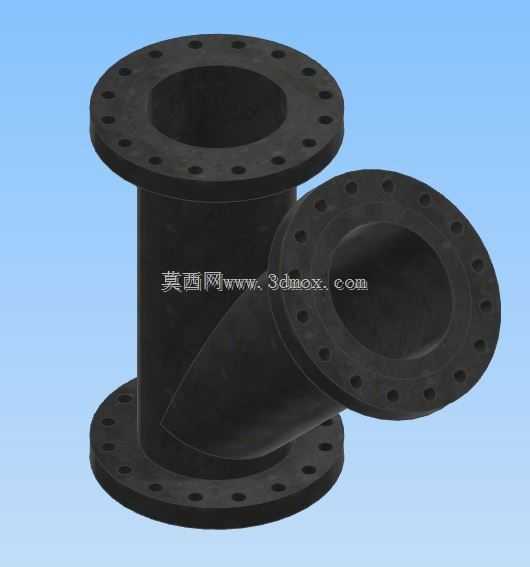

　　在工业流体输送管网的搭建过程中，管路走向的变向、分支节点的处理一直是管线设计的核心环节，不同于90度直角三通带来的流体局部阻力激增问题，45度斜接结构的三通管件能够在实现管路分支功能的同时，大幅降低介质流经节点时的紊流程度，减少输送过程中的压损，尤其适用于大管径、长距离的流体输送场景，比如市政给排水主干线、化工介质输送管网、暖通循环水系统等对管路压损控制有严格要求的工况。这款带法兰连接结构的45度斜三通，三个连接端均采用标准凸面法兰结构，法兰端面均匀分布螺栓通孔，安装时可通过配套螺栓、密封垫片实现与同规格管线的快速对接，法兰连接形式的优势在于拆装便捷，密封性能可靠，能够承受中高压工况下的管路载荷，后期管线维护时无需整体切割管路，

　　仅需拆卸对应法兰螺栓即可完成节点检修或部件更换。从结构设计逻辑来看，这款斜三通的主管保持通径直连结构，支管以45度夹角从主管侧壁斜向引出，支管与主管的相贯线位置做了平滑圆弧过渡处理，避免了直角相贯带来的应力集中问题，在建模过程中需要精准计算相贯线的空间轨迹，保证过渡曲面的曲率连续，既能够降低流体流经时的局部阻力，也能避免长期运行过程中介质冲刷导致的管壁局部磨损，提升管件的整体使用寿命。从安装边界来看，三个法兰端面的位置经过精准尺寸校核，主管两端法兰的端面保持平行且同轴，支管法兰端面与主管轴线呈45度夹角，所有法兰的螺栓孔中心圆直径、螺栓孔数量与孔径均匹配对应公称压力等级的法兰标准，安装时无需额外调整管线角度即可完成对接，

　　三个法兰的端面加工粗糙度满足密封垫片的压合要求，能够保证对接后的密封性能，避免介质泄漏。在实际工程选型中，这类斜通法兰管件常被用于需要平缓改变管路走向同时实现介质分流的场景，比如在循环水系统中，从主干管引出支路接入换热设备时，采用45度斜三通能够减少水流对支管接口的冲击，降低管路运行过程中的振动噪音；在粉体气力输送系统中，平缓的斜角过渡能够避免粉体物料在节点位置堆积堵管，保证输送过程顺畅。建模过程中对管壁厚度做了等强度校核，主管与支管的壁厚保持一致，相贯线位置的壁厚做了局部加厚处理，能够承受管路内部介质压力以及外部管线安装带来的附加载荷，法兰背面与管壁连接位置设置了过渡圆角，分散法兰螺栓紧固时产生的局部应力，

　　避免长期受力下出现焊缝开裂或者结构变形问题。不同于焊接式三通需要现场施焊、对焊接工人技术要求高的问题，法兰连接形式的三通可以在工厂预制完成整体结构的加工与防腐处理，现场仅需完成螺栓紧固作业即可，大幅缩短现场施工周期，也能避免现场焊接带来的防腐层破坏、焊接缺陷等质量隐患。在管路系统的应力分析中，45度斜接结构能够更好地释放管路热胀冷缩产生的位移应力，减少管架的受力载荷，提升整个管网运行的稳定性，尤其适用于输送介质温度波动较大的工况，比如蒸汽输送管网、冷热交替的循环水管网，能够降低节点位置的应力疲劳风险。
