大口径法兰连接式90度弯头管件结构

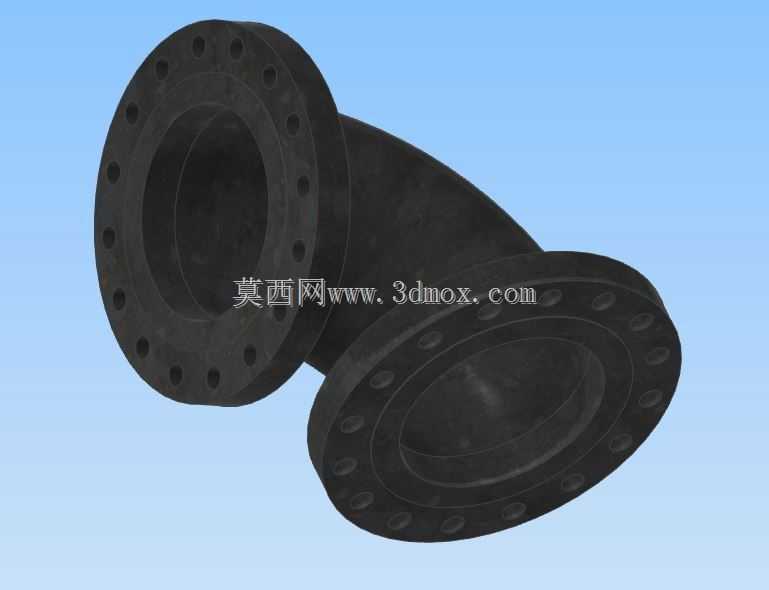

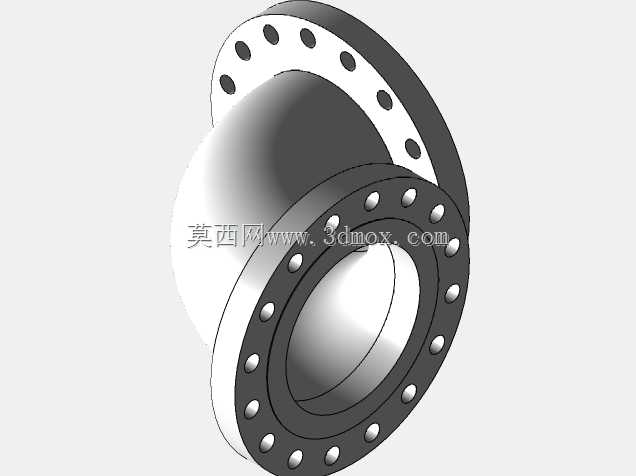

　　在市政给排水主管网、化工介质输送管线、大型循环水系统的管路布设中，经常会遇到管线需要垂直转向的节点，这类节点如果采用焊接弯头搭配平焊法兰的现场组合方案，不仅现场焊接工作量大，焊缝质量受施工人员技术水平影响波动明显，后期运维拆卸也需要反复切割焊缝，作业效率极低。这款两端带一体式法兰结构的90度弯头，就是针对这类大口径管线转向需求开发的成品连接件，出厂前已经完成法兰与弯头本体的一体成型加工，现场只需要通过螺栓配对两端法兰，就能完成管路90度转向的连接，大幅降低现场施工的工作量。从结构设计来看，这款弯头采用等径通径设计，两端法兰的密封面尺寸、螺栓孔分布圆直径、螺栓孔数量与孔径完全一致，适配同公称通径的法兰管道、法兰阀门等管路元件，

　　不需要额外做变径过渡。弯头本体的弯曲半径参考长半径弯头的设计规范，介质在弯头内部转向时的流阻更小，不容易在弯头内壁形成介质淤积，对于输送含固体颗粒的污水、浆液类介质时，能减少颗粒对弯头外侧壁的冲刷磨损，延长管件的实际使用寿命。法兰端面上的螺栓孔采用跨中分布方式，安装时可以灵活调整弯头的周向角度，适配不同走向的管线对接需求，不需要提前预制固定角度的弯头段，给现场管路安装的误差调整留出了足够余量。从安装边界来看，这款弯头的两个法兰端面分别处于垂直相交的两个平面上，布设管线时需要提前预留出弯头的转弯空间，避免弯头本体与周边的管线支架、墙体、其他设备产生结构干涉。法兰连接面采用突面密封结构，搭配对应压力等级的非金属垫片就能满足常规水、

　　低压蒸汽、中性化工介质的密封要求，如果用于腐蚀性介质输送场景，也可以更换为金属缠绕垫片提升密封可靠性。在建模过程中，需要重点控制几个关键尺寸的公差：首先是两端法兰端面的垂直度，要是两个法兰端面的垂直偏差超过允许范围，现场对接时会出现法兰面错边，螺栓紧固后密封面受力不均，很容易出现介质泄漏的问题；其次是螺栓孔的位置度，必须保证与配对法兰的螺栓孔完全对中，不然现场穿螺栓时会出现孔位错位，需要强行铰孔甚至返工修改；还有弯头本体的壁厚，要满足对应公称压力下的承压要求，尤其是弯头外侧的转弯位置，是介质冲刷最严重的区域，建模时要保证该区域的壁厚不低于直管段的壁厚要求，不能因为成型工艺导致局部壁厚减薄留下承压隐患。这类法兰弯头在实际选型时，

　　需要匹配管线的公称压力等级，不能只看通径一致就随意替换，不同压力等级的法兰厚度、螺栓孔数量、密封面尺寸都有差异，错用压力等级不匹配的管件，会在管线运行时出现密封泄漏甚至管件爆裂的风险。另外在管路支架布设时，弯头位置因为介质转向会产生较大的轴向推力，需要在弯头附近设置固定支架来抵消这个推力，不能让弯头本身承受管线的重量和介质推力，避免长期运行后法兰连接处出现应力疲劳泄漏。对比普通焊接弯头，这种一体式法兰弯头的优势在于安装拆卸便捷，后期管线改造或者设备检修时，只需要拆开法兰螺栓就能取下弯头，不需要切割管路，能大幅缩短运维检修的时间，也不会产生切割焊渣污染管路内部的问题，尤其适合在需要经常拆装检修的工艺管段、设备进出口连接位置使用。
